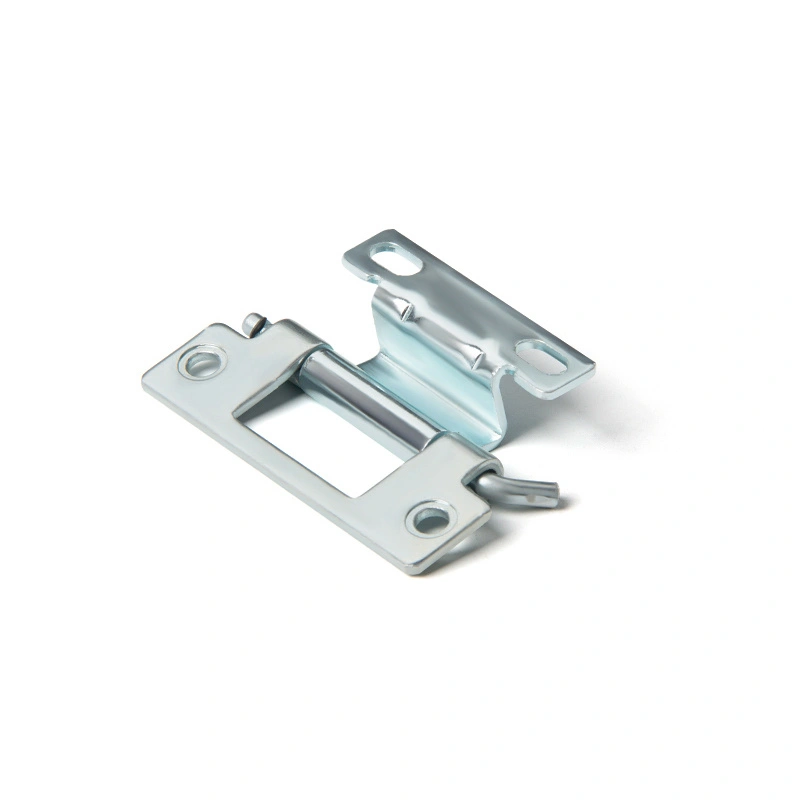

Знімна петля розподільної панелі

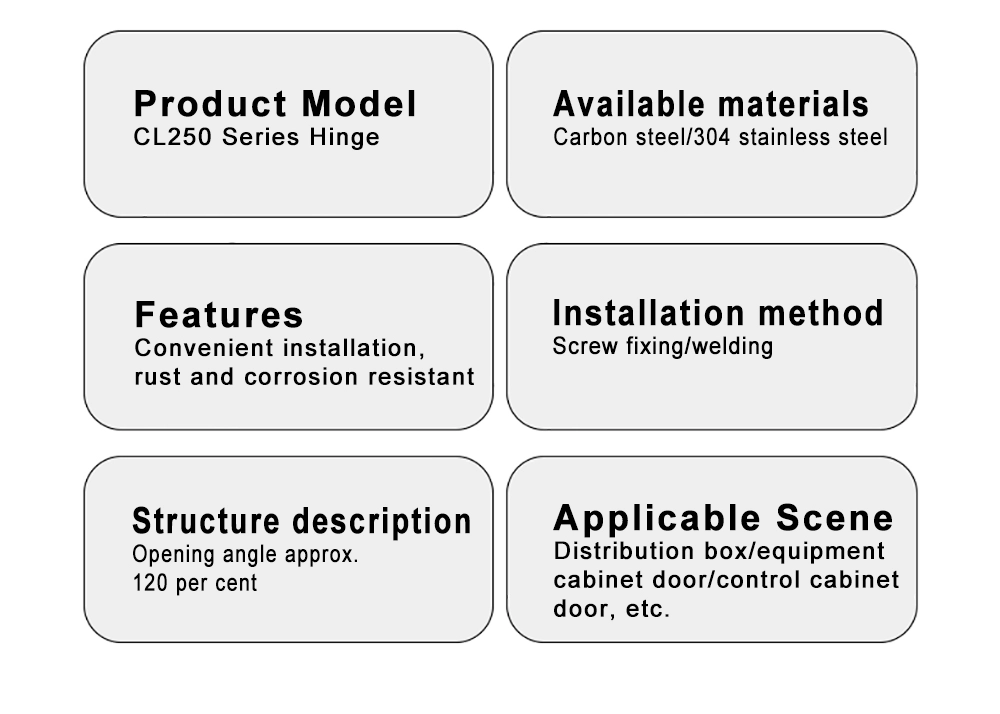

Для тих, хто купує обладнання для шафи керування в Yitai Lock у великій кількості, варто порівняти моделі розподільчої панелі серії CL250, перш ніж розміщувати замовлення, оскільки структурна конструкція є однаковою, але розміри різняться між моделями. Знімна конструкція означає, що після встановлення двері можна підняти без інструментів, що є практичною функцією як для складальних ліній, так і для технічного обслуговування. Підтримуються обидва способи встановлення — загвинчування та зварювання, тому петля підходить для більшості робочих процесів виготовлення без змін.

Варіанти моделі та розміри

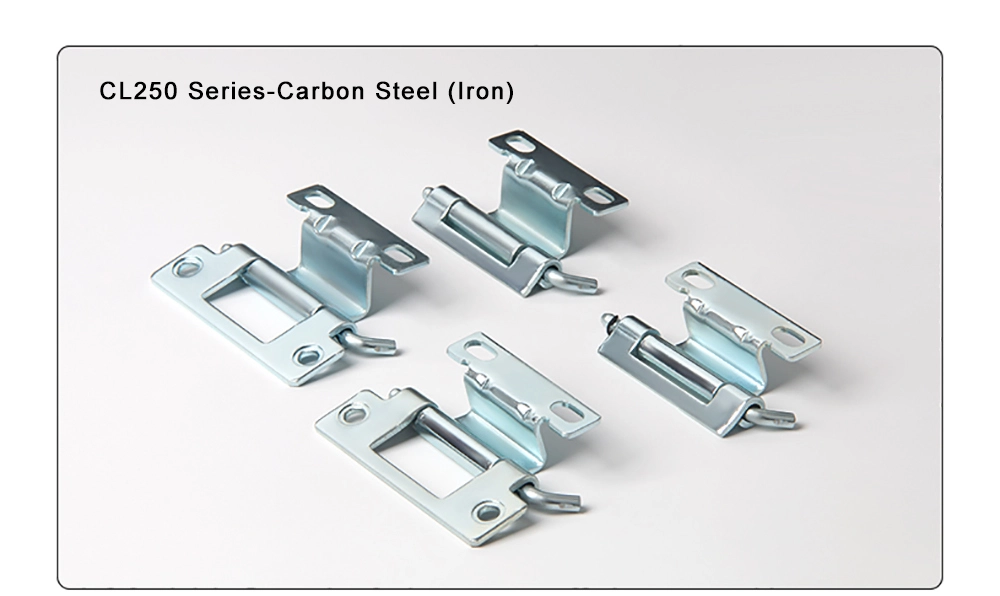

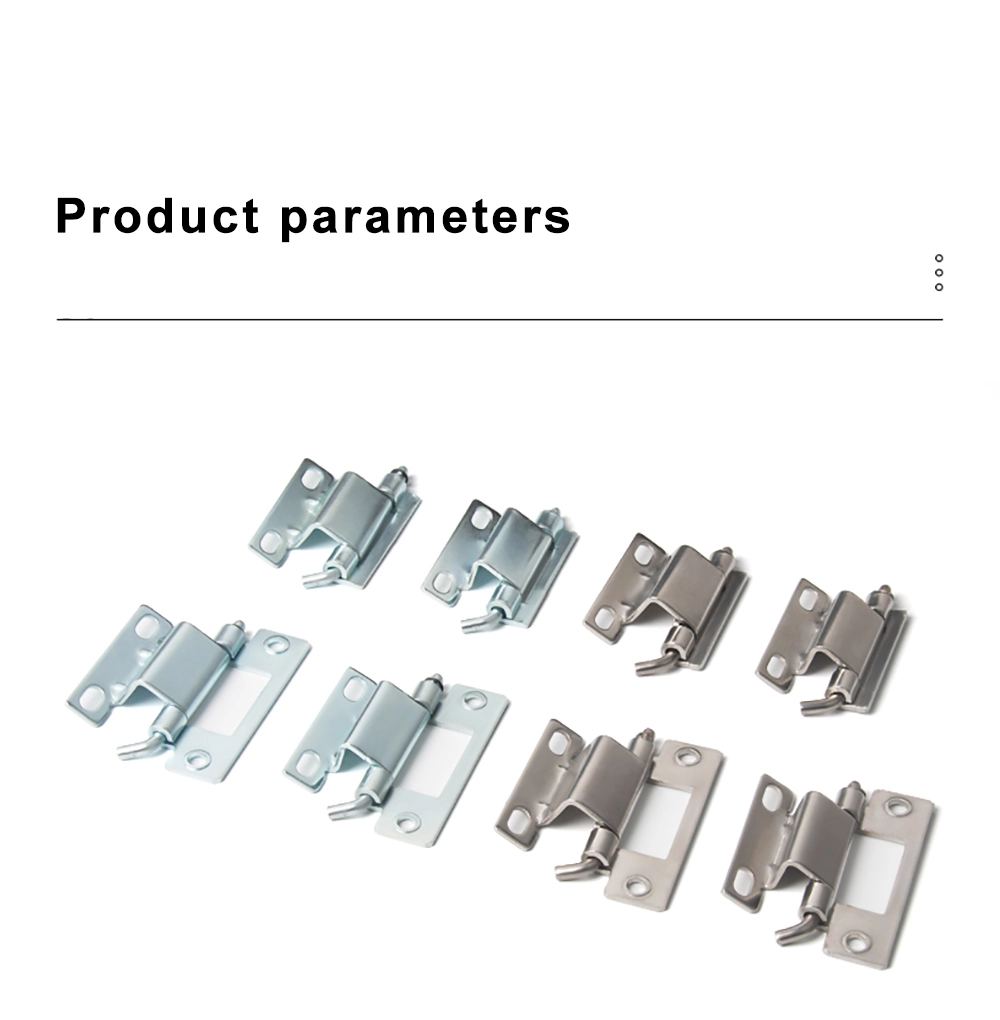

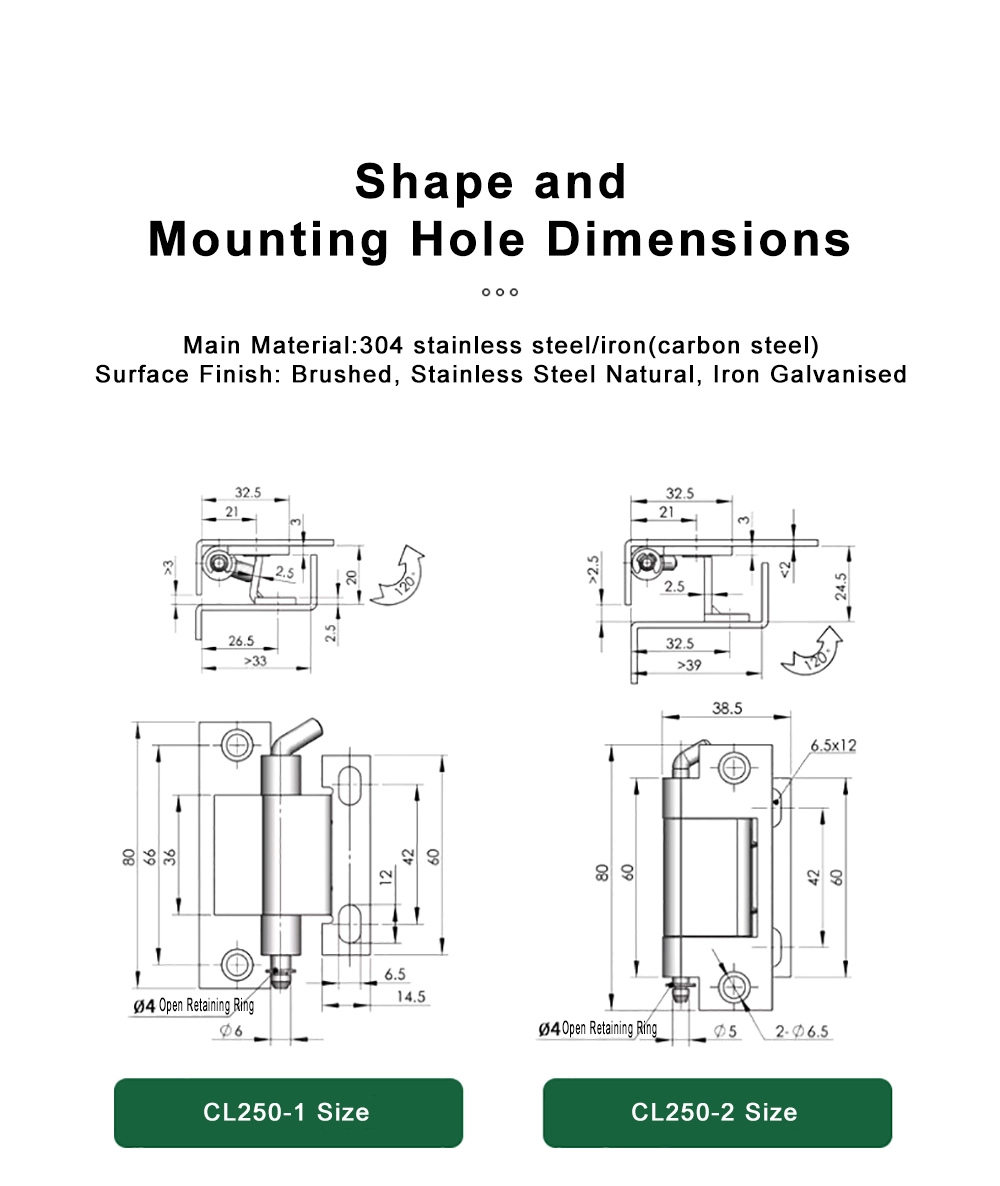

Серія знімних петель розподільної панелі CL250 охоплює чотири моделі з однаковою базовою конструкцією, але різних розмірів. CL250-1 має загальну висоту 80 мм із корпусом петлі 66 мм, загальну глибину 33 мм і діаметр стовбура Φ6 мм. CL250-2 має загальну висоту 80 мм, має довжину корпусу 60 мм, глибину 39 мм або більше та ствол діаметром 5 мм із двома отворами для кріплення 6,5 мм, розташованими на відстані 6,5 × 12 мм.

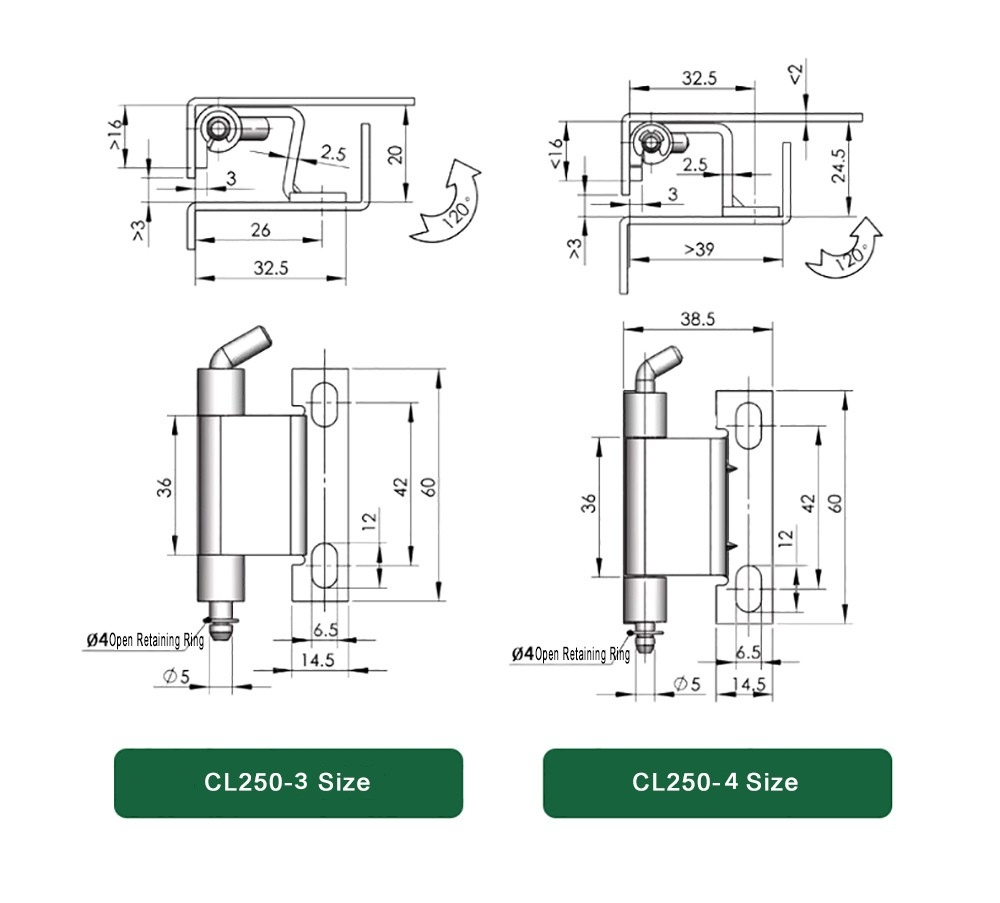

CL250-3 і CL250-4 є більш компактними варіантами в діапазоні знімних петель розподільної панелі. Обидва мають висоту корпусу петлі 36 мм і загальну висоту 60 мм, ширину основи 14,5 мм і ствол Φ5 мм. CL250-3 має глибину 32,5 мм, а CL250-4 досягає 38,5 мм. Усі чотири моделі використовують відкрите стопорне кільце Φ4 для фіксації шпильки на місці.

Типи вудилищ і кут розкриття

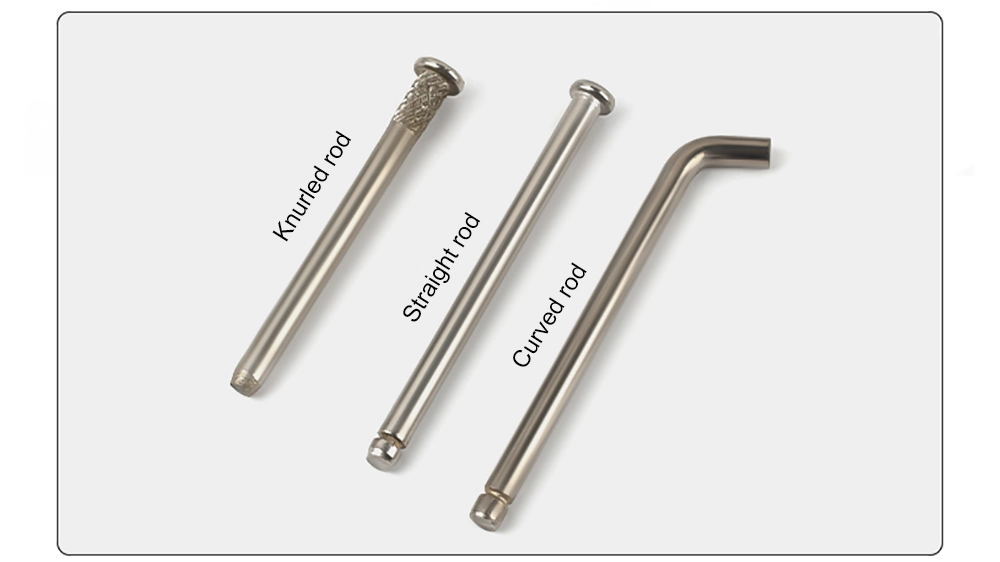

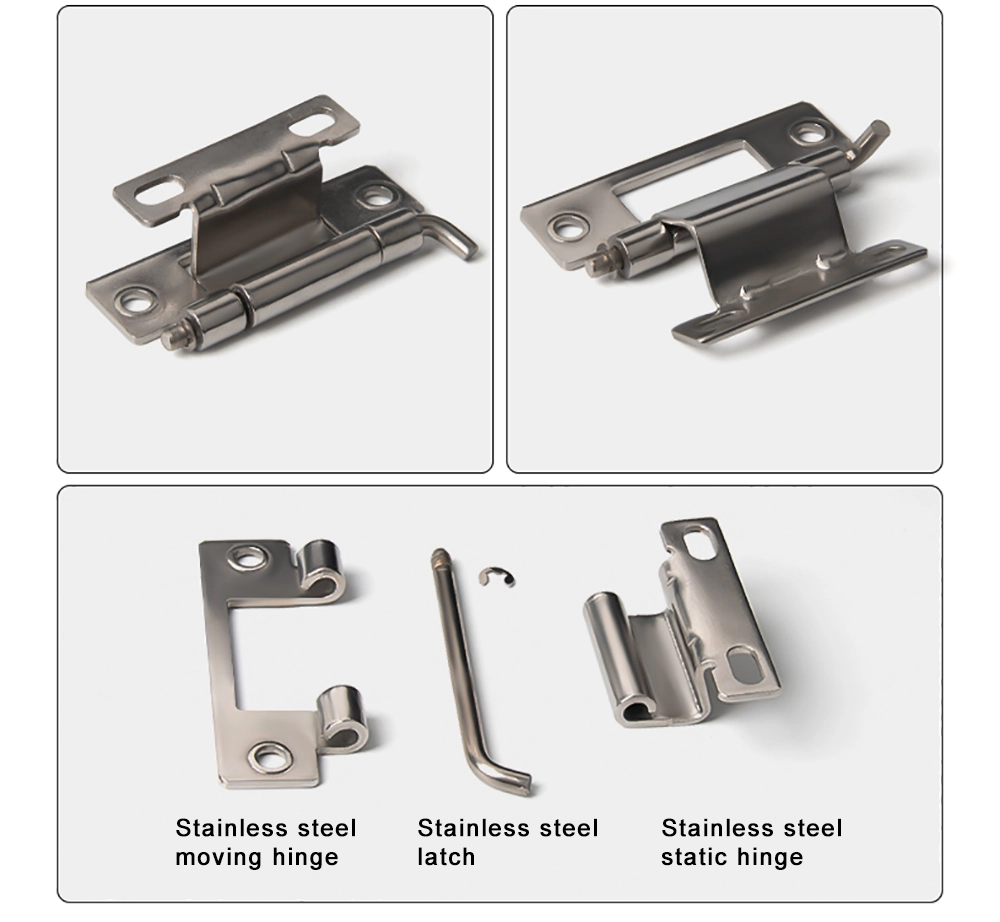

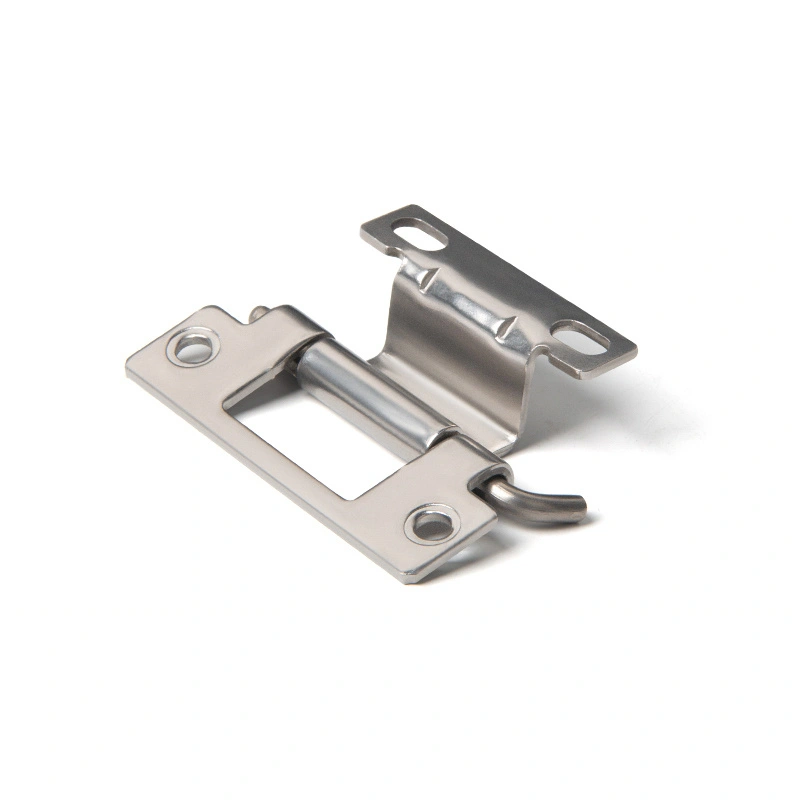

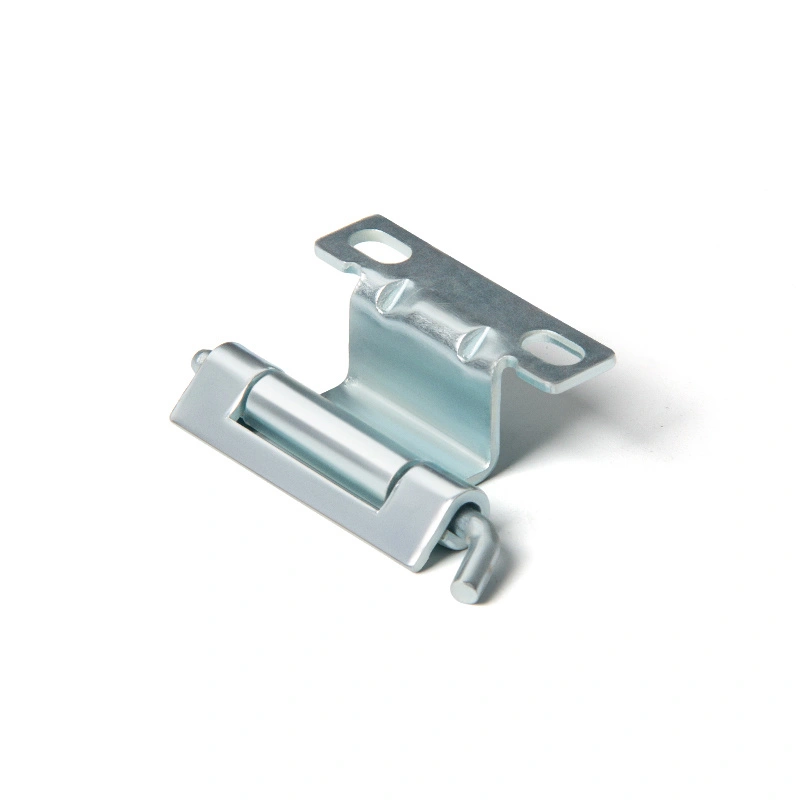

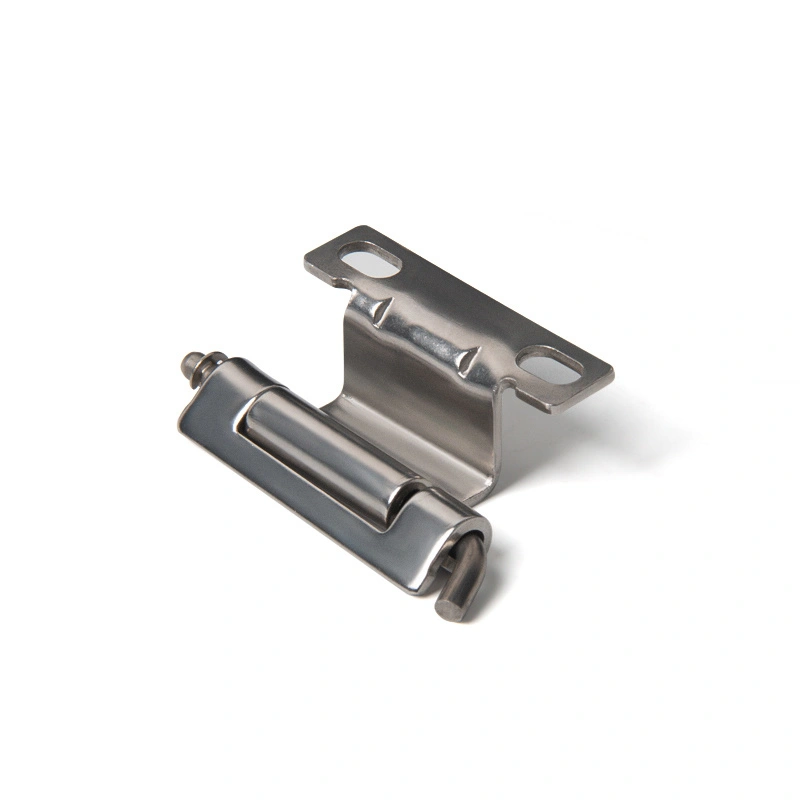

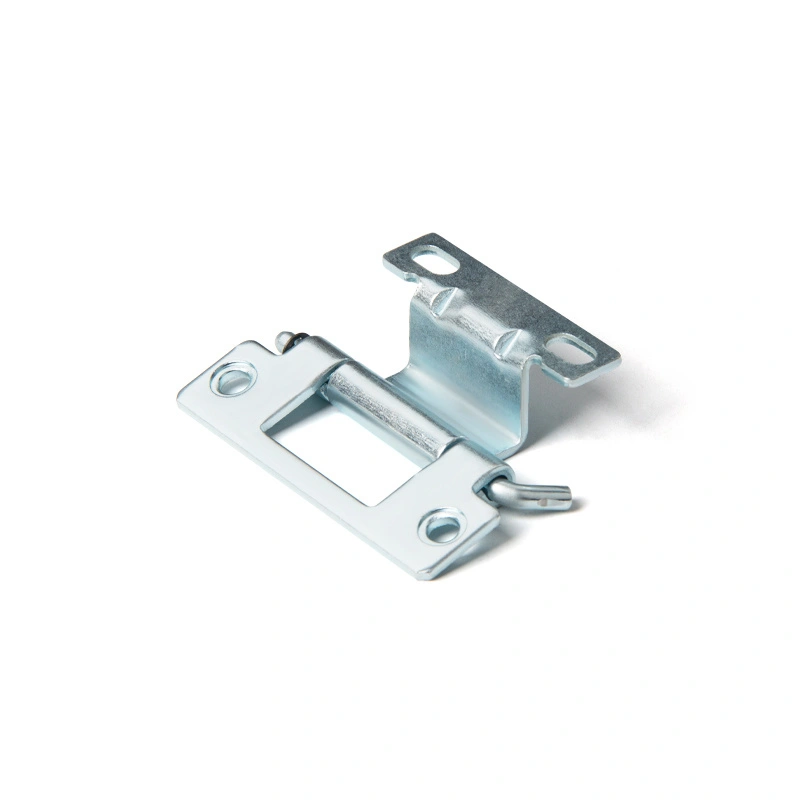

Однією з найбільш практичних деталей знімної петлі розподільної панелі є вибір трьох типів стрижнів: з рифленими, прямими та зігнутими. Рифлений стрижень додає штифту текстуру зчеплення, що допомагає протистояти ослабленню під час вібрації. Прямий стрижень є стандартним варіантом і підходить для більшості загальних застосувань у корпусах. Вигнутий стрижень має форму, щоб полегшити видалення шпильки вручну, що може бути корисним, якщо до петлі часто звертаються або у вузьких місцях.

Усі типи стрижнів на знімній петлі розподільної панелі працюють з одним і тим же відкритим стопорним кільцем Φ4, яке фіксує штифт після встановлення. Кут відкривання всієї серії CL250 становить приблизно 120°, що дає достатній простір для більшості потреб у доступі до дверей шафи, не вимагаючи повороту на 180°.

Встановлення та Монтаж

Знімна петля розподільної панелі підтримує два способи встановлення — гвинтове кріплення та зварювання — що означає, що її можна використовувати як у готових корпусах із листового металу, так і в корпусах, з’єднаних болтами. Для гвинтового кріплення в CL250-1 використовується один слот Φ6,5 мм, тоді як у моделях CL250-2 і CL250-3/4 використовуються овальні слоти або подвійні отвори, які дозволяють деяке регулювання положення під час встановлення.

Після встановлення знімна петля розподільної панелі дозволяє зняти дверне полотно, потягнувши за шпильку — інструменти не потрібні. Це робить його ідеальним для корпусів, які потребують періодичного зняття дверей для доступу до електропроводки або внутрішнього обслуговування. Стопорне кільце запобігає ослабленню шпильки під час регулярного використання, тому немає ризику, що двері несподівано від’єднаються під час роботи.

Сценарії застосування

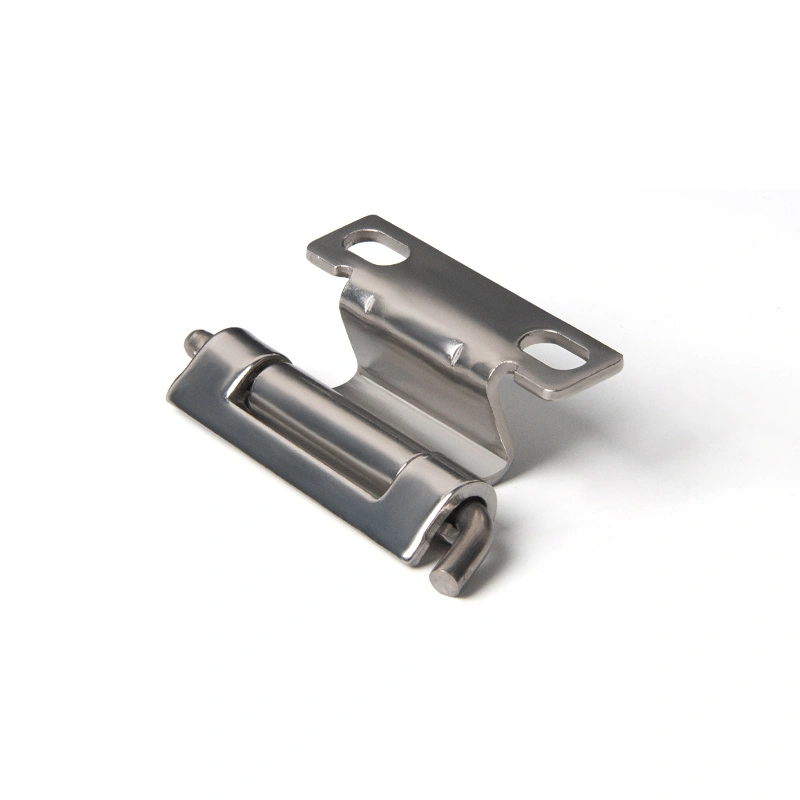

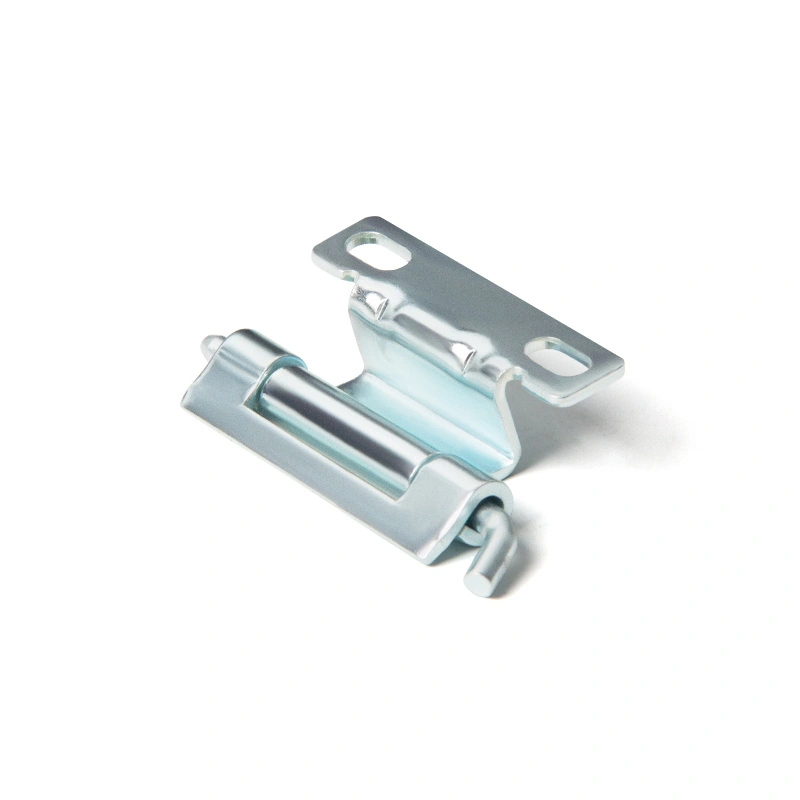

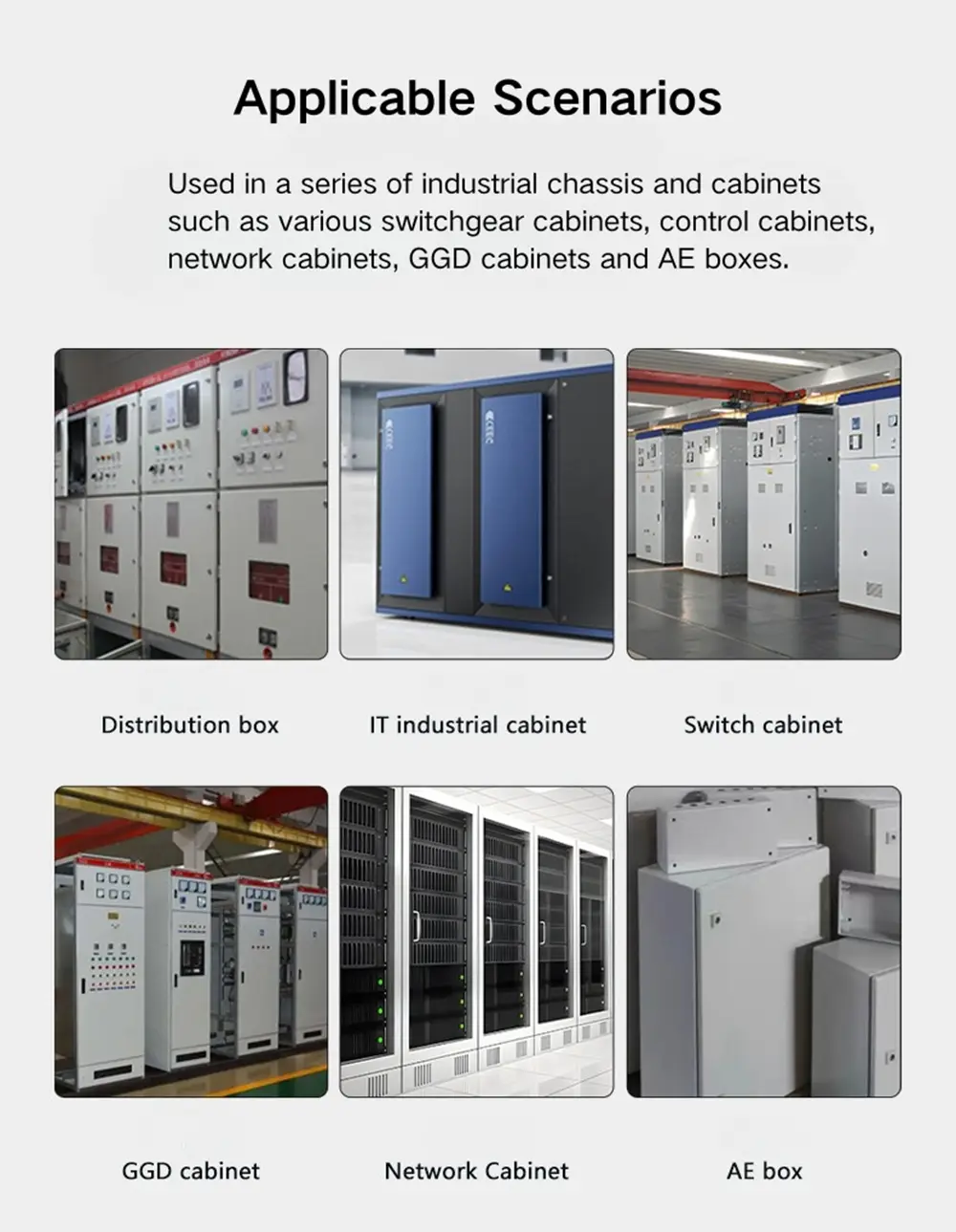

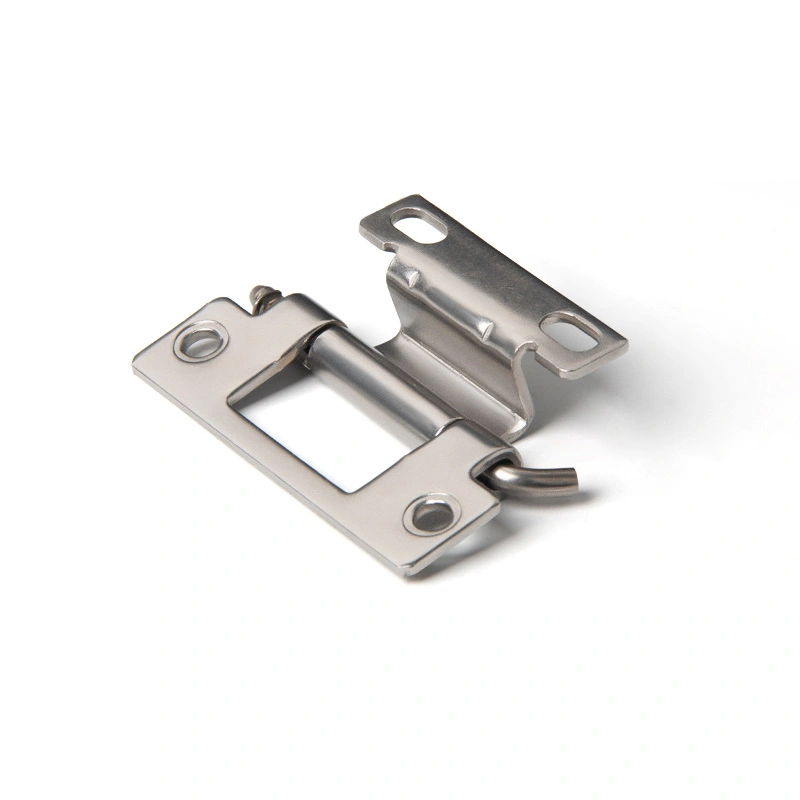

Знімна петля розподільної панелі найчастіше з’являється на розподільних коробках, дверях шафи керування та корпусах промислового обладнання — скрізь, де двері потрібно зняти без демонтажу рами. Кута розкриття 120° достатньо для зручного доступу до внутрішніх частин панелі в більшості інсталяцій, а оскільки підтримується як кріплення гвинтами, так і зварювання, він вписується в більшість установок виготовлення шафи без будь-яких налаштувань. Щодо матеріалу, знімна петля розподільної панелі з оцинкованої вуглецевої сталі є ідеальною для стандартних внутрішніх корпусів у сухих умовах. Версія з нержавіючої сталі 304 є кращим вибором для відкритих розподільних пристроїв, берегових установок або будь-якого іншого місця, де шафа буде мати справу з вологою або корозією з часом. Версія з нержавіючої сталі 304 краще підходить для відкритих розподільних пристроїв, берегових установок або будь-якого застосування, де корпус піддається впливу вологості або корозійних умов з часом.

FAQ

Q1: Які моделі входять до серії CL250?

Серія CL250 включає чотири моделі: CL250-1, CL250-2, CL250-3 і CL250-4. Усі мають однаковий конструктивний дизайн і кут відкриття — відмінності між ними полягають у розмірі та конфігурації монтажних отворів. Виберіть на основі розмірів вашої дверної панелі та вимог до навантаження.

Q2: Який кут відкриття петлі CL250?

Усі чотири моделі CL250 відкриваються приблизно на 120°. Це однаково для всієї серії, незалежно від розміру моделі чи матеріалу.

Q3: Які типи вудилищ доступні?

Петля CL250 доступна з трьома типами стрижнів: з рифленням, прямою та вигнутою. Стрижні з накаткою протистоять ослабленню під час вібрації; стандартним варіантом є прямі вудки; вигнуті стрижні спрощують видалення штифта вручну в тісних або часто доступних місцях.

Q4: Як закріплюється шпилька після встановлення?

Усі моделі CL250 використовують відкрите стопорне кільце Φ4 для фіксації шарнірного штифта на місці під час звичайного використання. Штифт можна зняти вручну, коли двері потрібно зняти, без інструментів.

Q5: Які методи встановлення підтримуються?

Петлю CL250 можна встановити за допомогою гвинтового кріплення або зварювання, залежно від способу виготовлення шафи. Конфігурації отворів для кріплення відрізняються залежно від моделі — зверніться до креслень з розмірами, щоб дізнатися про розмір щілини та відстань.

Q6: Які матеріали доступні?

Петлі CL250 виготовляються з оцинкованої вуглецевої сталі та нержавіючої сталі 304. Вуглецева сталь підходить для внутрішніх сухих середовищ; Нержавіюча сталь 304 є правильним вибором для зовнішніх корпусів, приміщень з високою вологістю або агресивних промислових середовищ.
