Приварна шарнірна петля

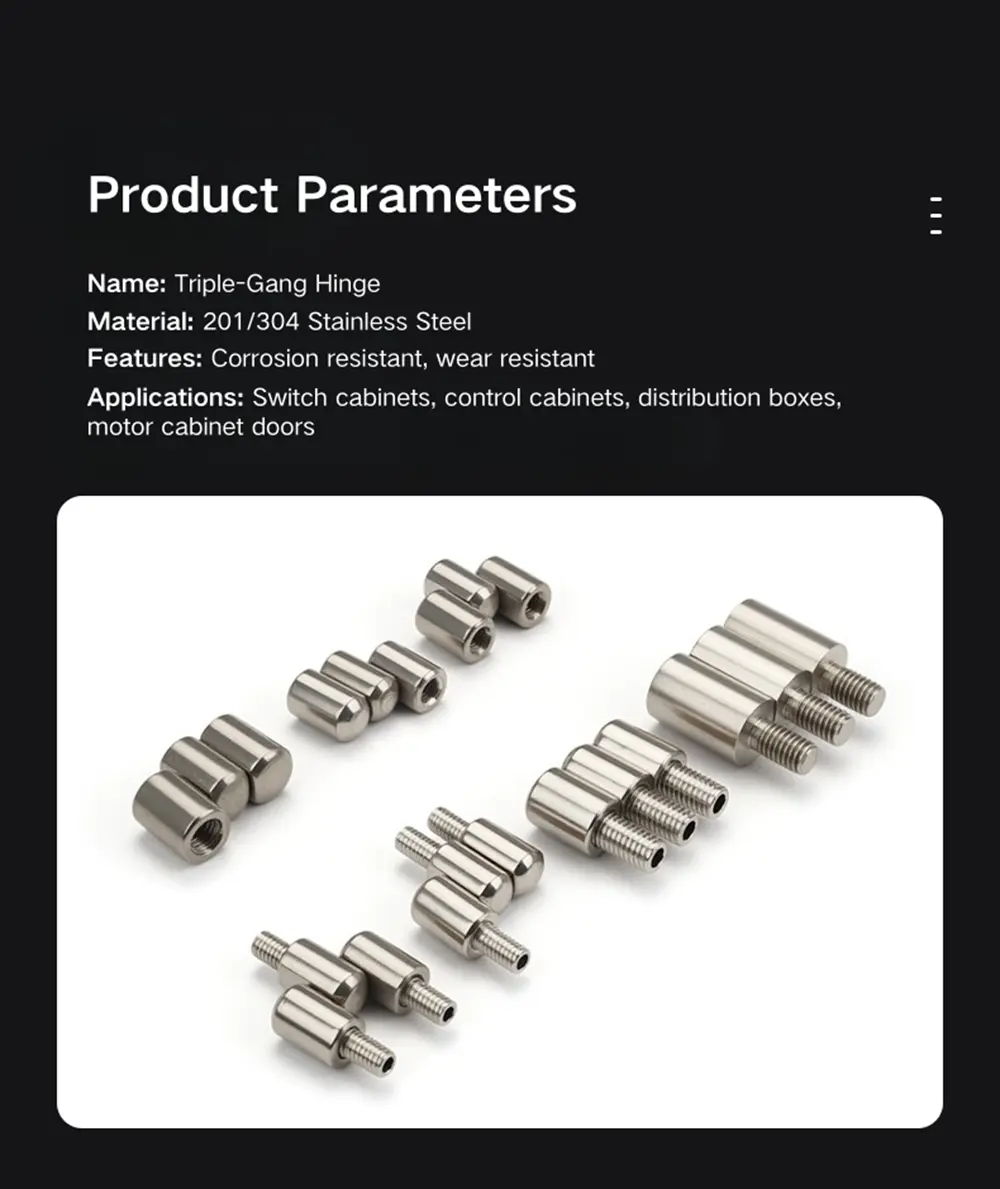

Для оптових дверних петель від Yitai Lock приварні шарнірні петлі Parlament представлені в одинадцяти варіантах, які охоплюють типи внутрішньої та зовнішньої різьби, розміри M6 і M8, інтегровану та знімну конфігурацію штифтів, а також нержавіючу сталь 201 та 304. Інтегрований тип має фіксований штифт, який підходить для постійного встановлення; знімний тип має штифт бічного виходу, який можна витягнути, щоб зняти дверцята без інструментів, що є більш поширеним вибором для корпусів, які потребують періодичного знімання дверцят під час обслуговування або встановлення.

Модель продукту	M8/10/12/14/16 Накладна петля
матеріал	Залізо/нержавіюча сталь 201/нержавіюча сталь 304
можна вибрати колір	Нержавіюча сталь/чорний
Використання	Підходить для різних типів розподільних шаф, коробок керування тощо

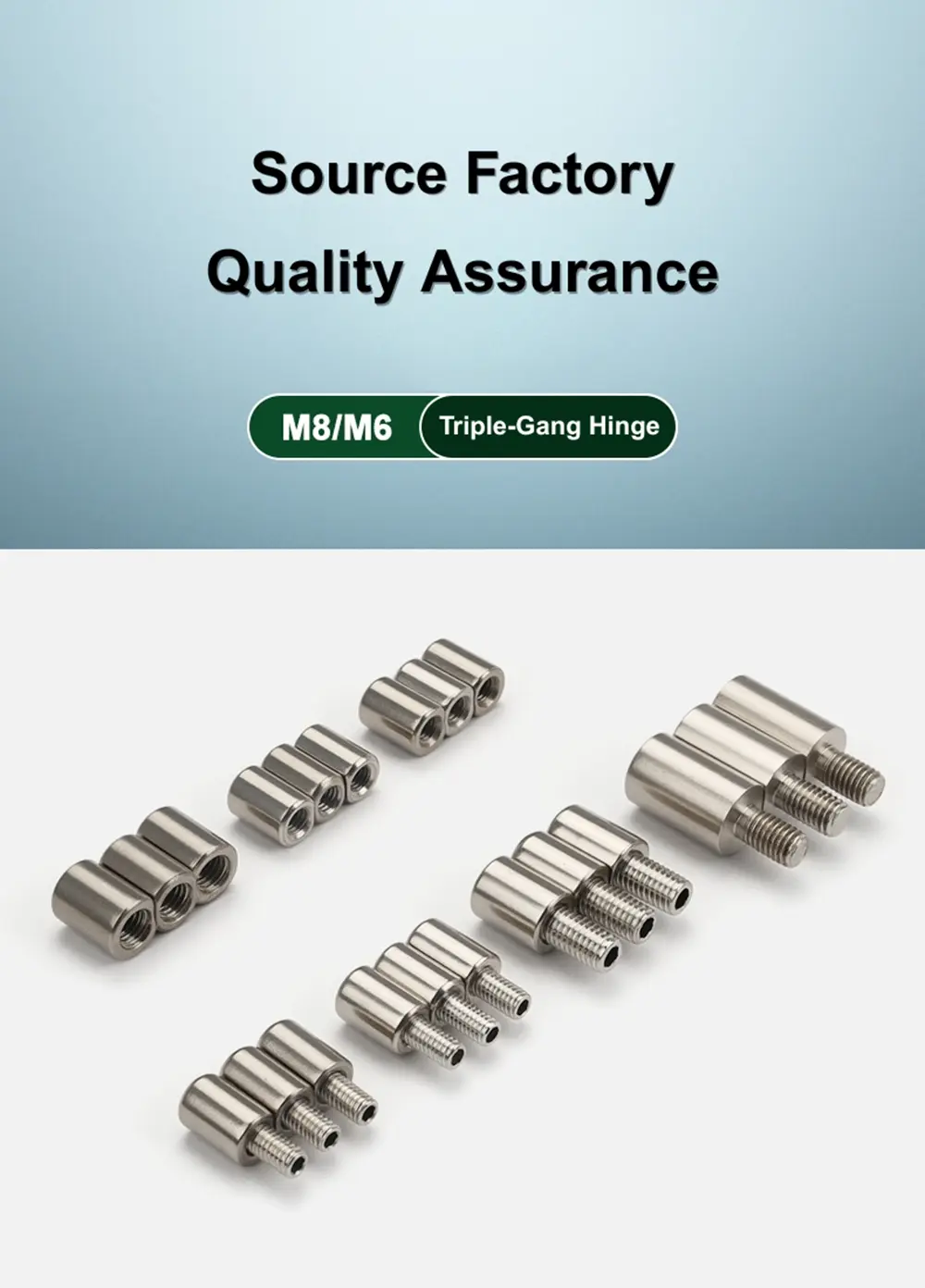

Параметри моделі та типи ниток

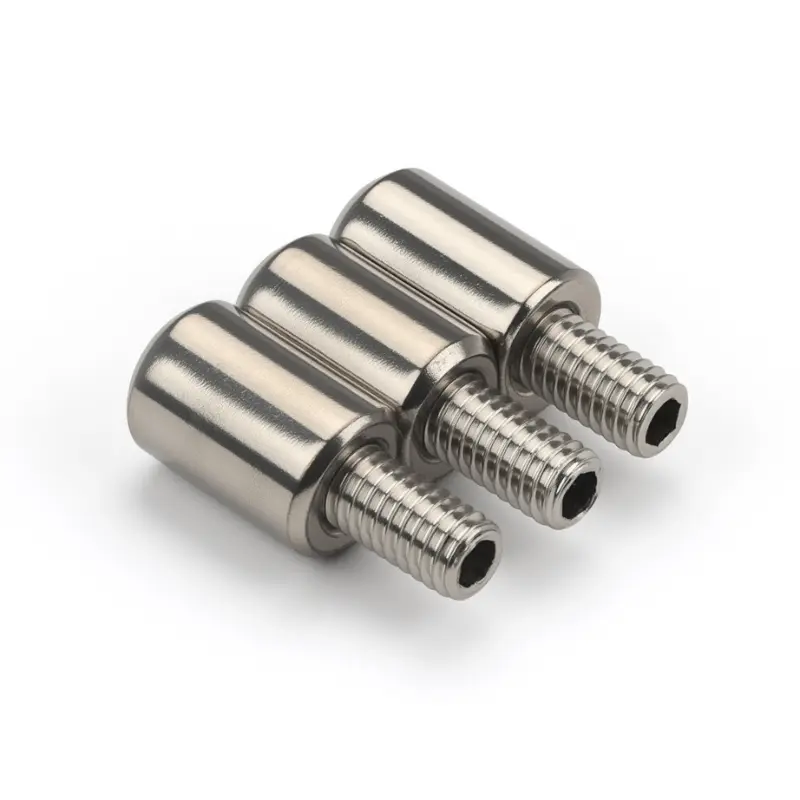

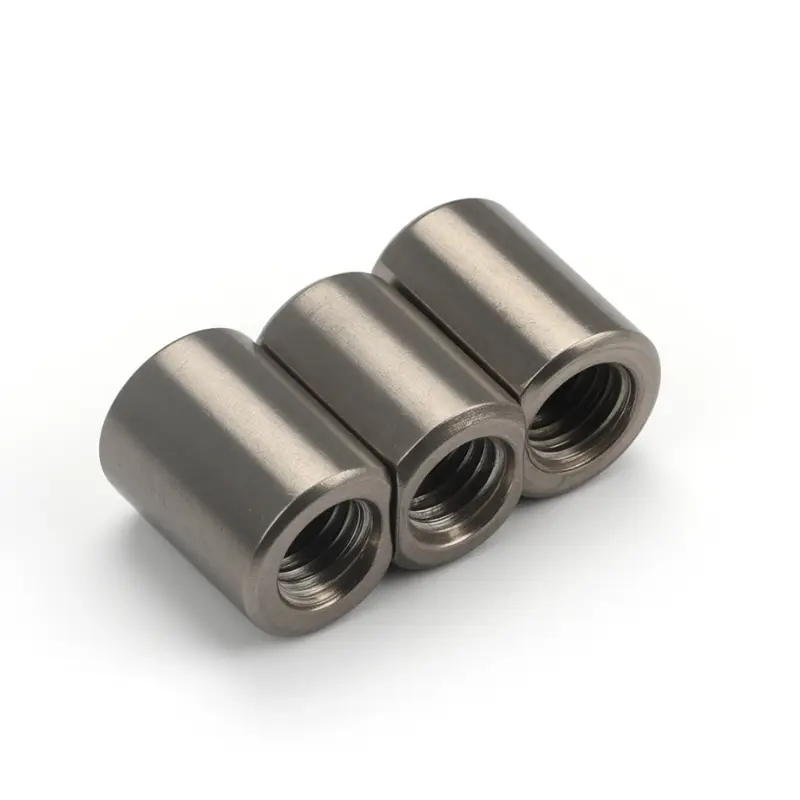

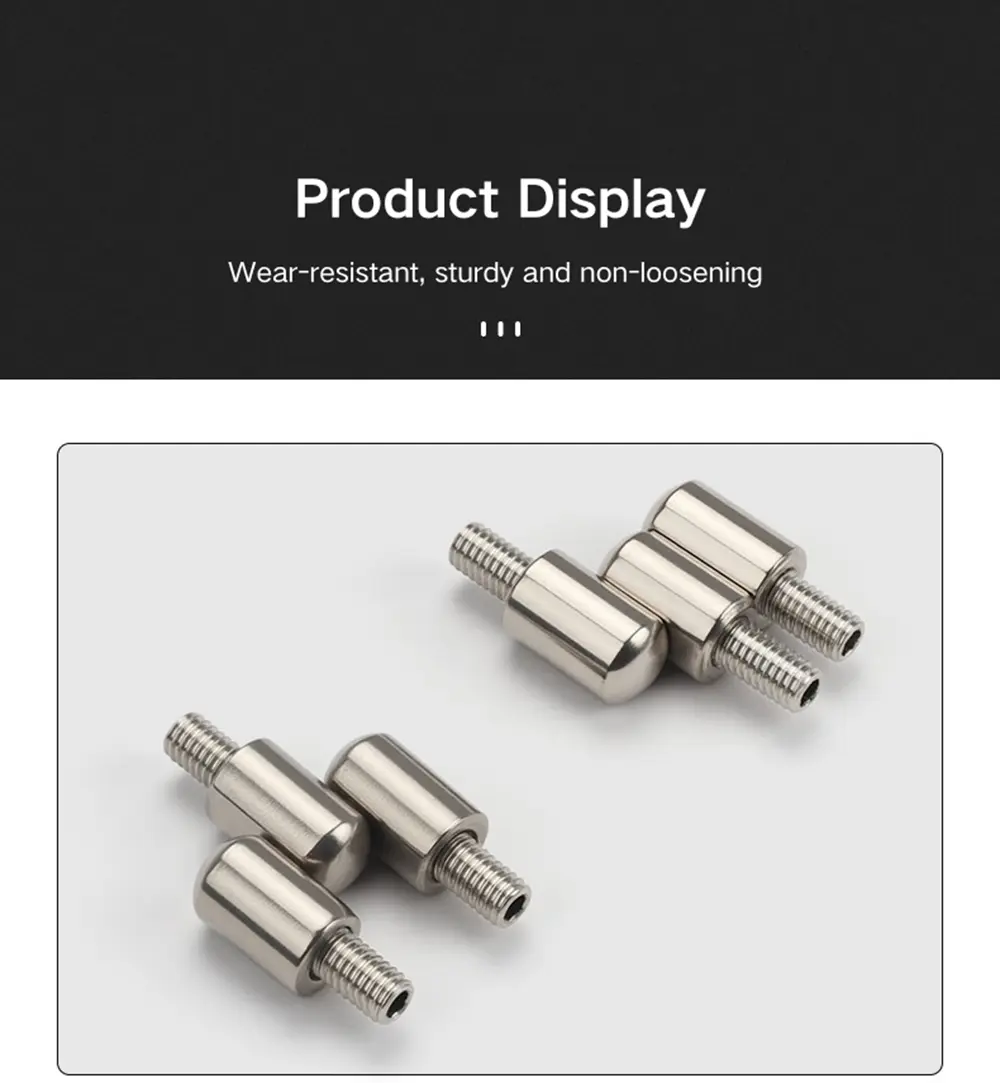

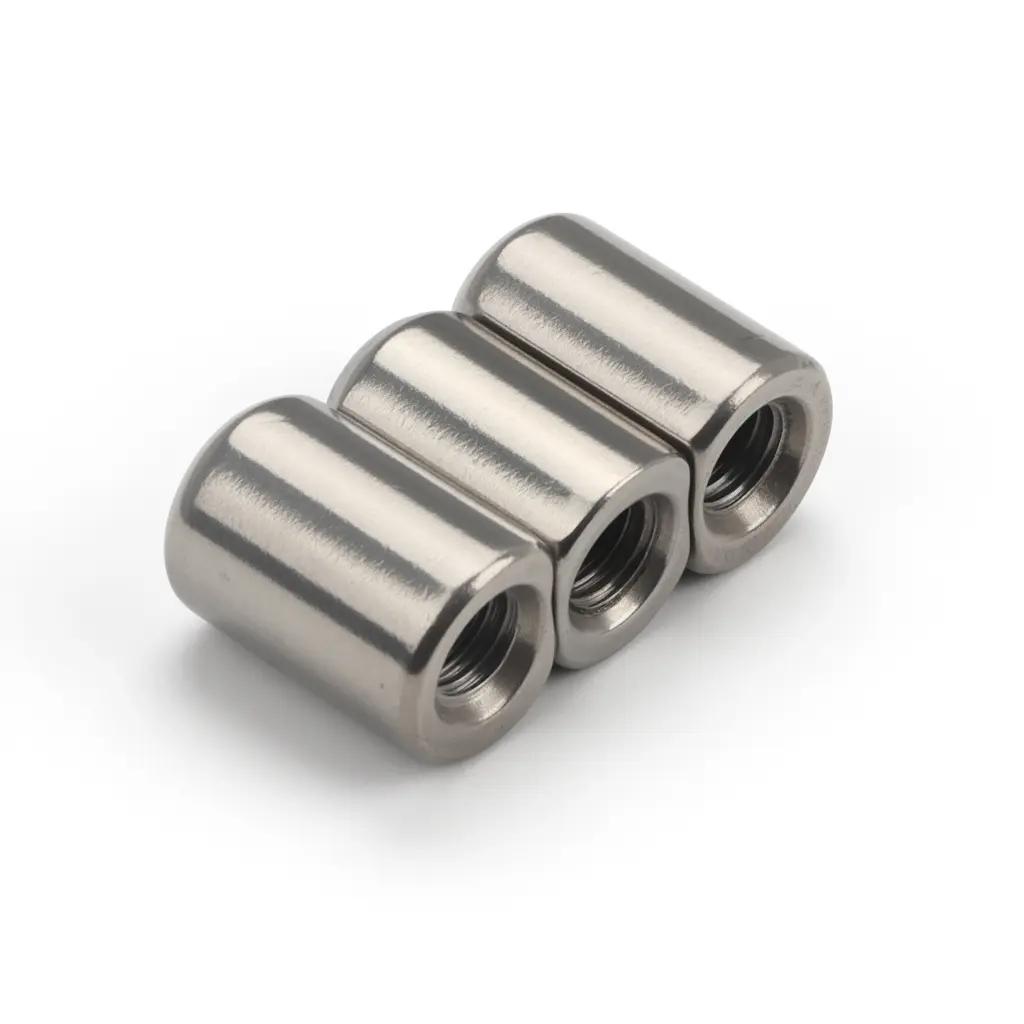

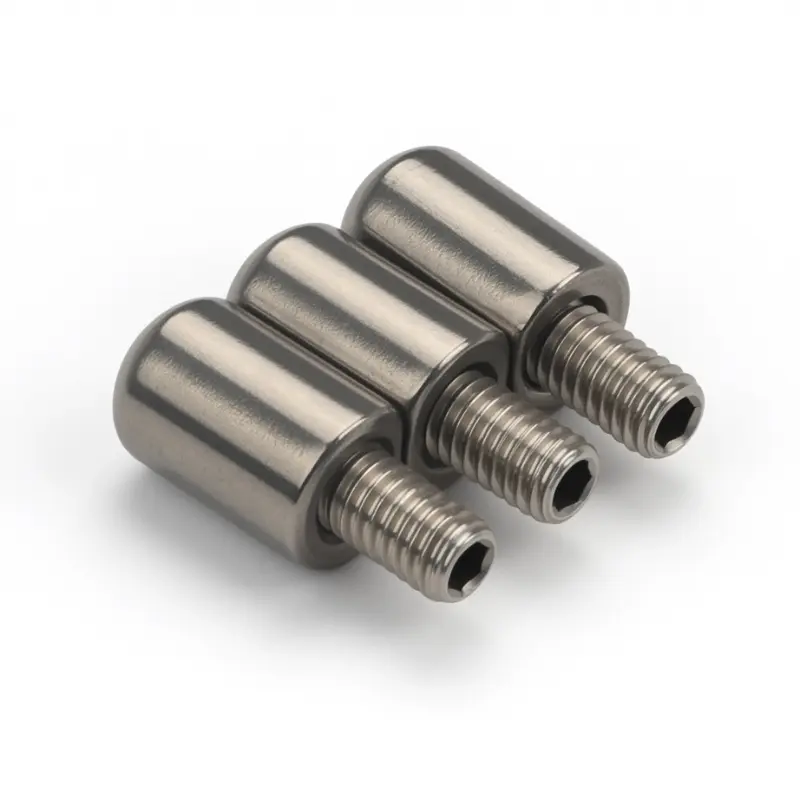

Шарнірний шарнір Weld-On Parliament Pivot Hinge пропонується у версіях з внутрішньою та зовнішньою різьбою для розмірів M6 і M8. Тип зовнішньої різьби має виступаючу різьбову шпильку на монтажному кінці, яка врізається безпосередньо в різьбовий отвір у дверній панелі чи рамі. Тип внутрішньої різьби має різьбове гніздо на монтажному кінці, яке приймає болт з боку панелі. Обидва з’єднуються з монтажною поверхнею за допомогою різьблення, а потім закріплюються за допомогою зварювання для постійної стабільної установки.

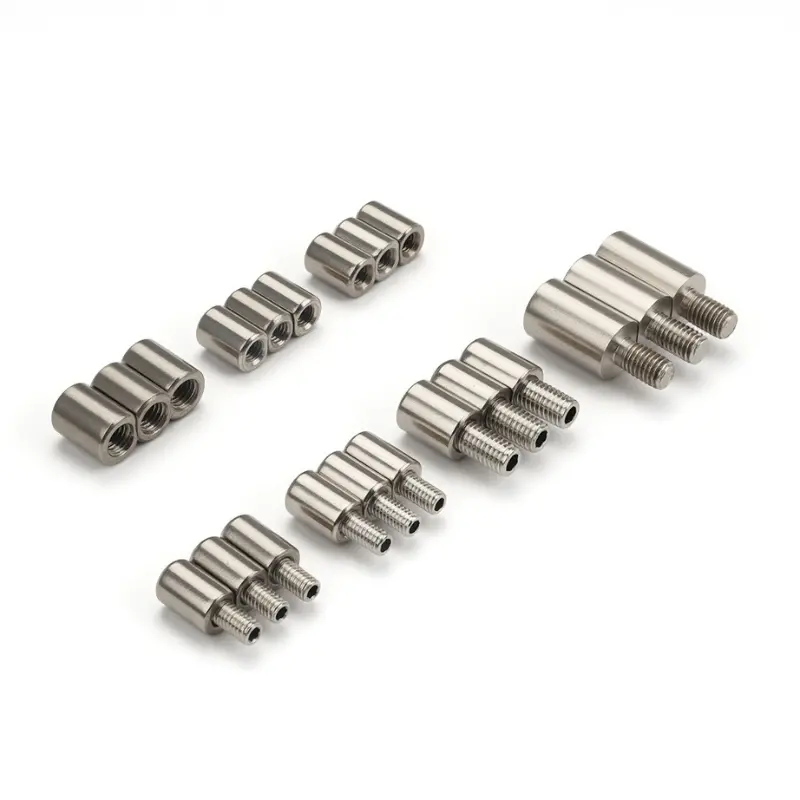

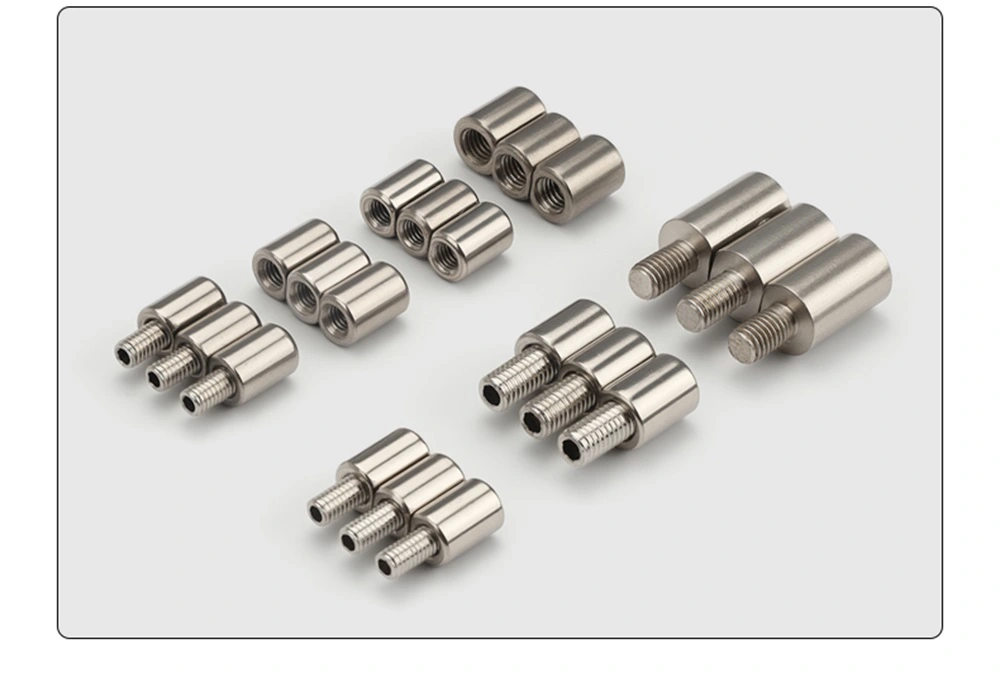

У діапазоні петель зовнішня різьба M6 і вбудована внутрішня різьба M6 є варіантами з фіксованим штифтом — штифт є частиною корпусу петлі, і його неможливо видалити. Усі інші варіанти є знімними, з боковим отвором у стовбурі, який дозволяє висунути шпильку, коли потрібно від’єднати двері. Варіант зовнішньої різьби M8×16 є найдовшим варіантом шпильки в асортименті, який підходить для панелей з більшою монтажною глибиною.

Конструкція та розміри

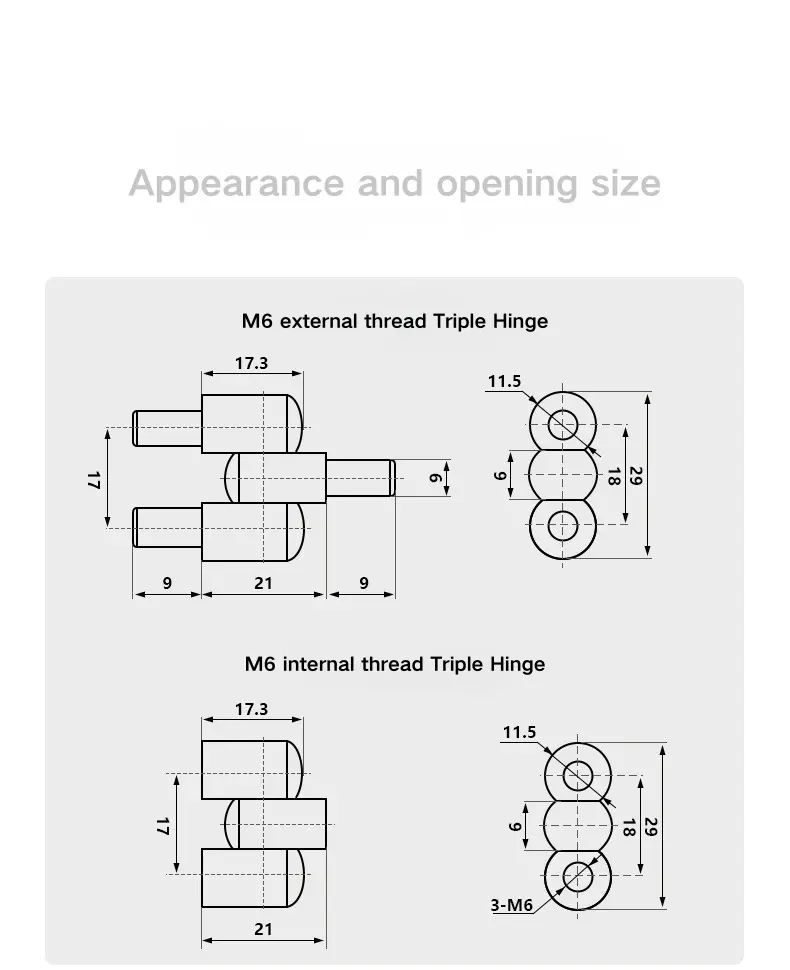

Загальна довжина шарніра M6 Weld-On Parliament Pivot Hinge становить 17,3 мм із розмахом центральної стовбура 21 мм. Версія із зовнішньою різьбою додає подовжувачі шпильок 9 мм на кожному кінці, що забезпечує загальний розкид 39 мм. Загальна висота потрійного стовбура становить 29 мм у трьох секціях по 9 мм, 18 мм і верхньому кулаку з шириною стовбура 11,5 мм і діаметром шпильки 6 мм.

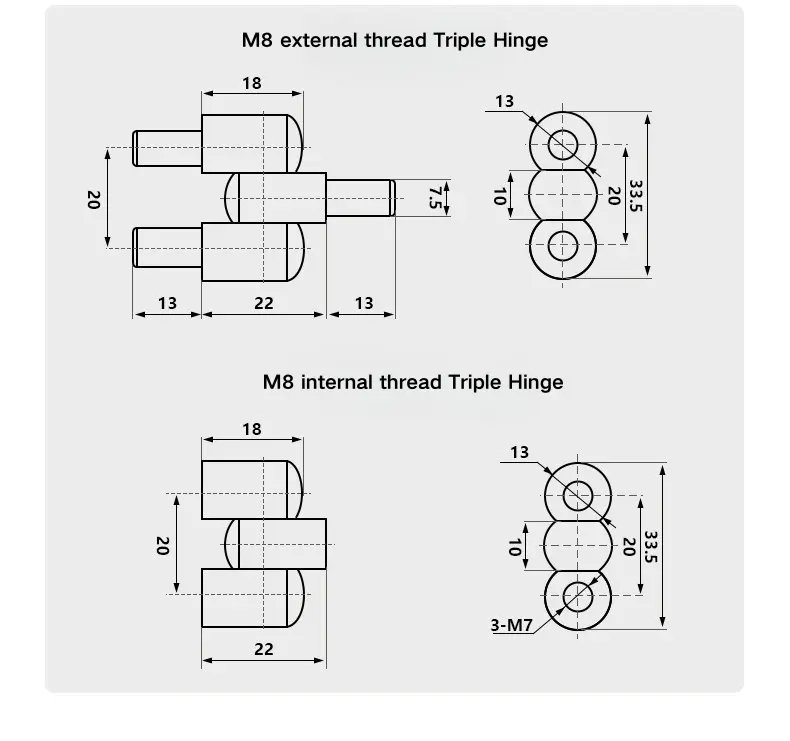

Поворотна петля M8 пропорційно більша, має довжину корпусу 18 мм і 22 мм центрального проміжку. Версія із зовнішнім різьбленням додає 13 мм подовжувачів з кожного боку для загального розкиду 48 мм. Загальна висота потрійного стовбура становить 33,5 мм через три секції — 10 мм, 20 мм і верхній кулак — з шириною стовбура 13 мм і діаметром штифта 7,5 мм. Варіант внутрішньої різьби M8 використовує різьбові гнізда 3×M7.

Встановлення та налаштування PIN-коду

Приварну шарнірну петлю встановлюють шляхом закручування шпильки або розетки в точку кріплення дверної панелі або рами, а потім зварювання, щоб остаточно закріпити положення. Ця комбінація різьбового зачеплення та зварювання забезпечує надійне кріплення, яке справляється як з обертальним навантаженням, яке виникає під час обертання дверей, так і з будь-якими бічними силами на петлі під час використання.

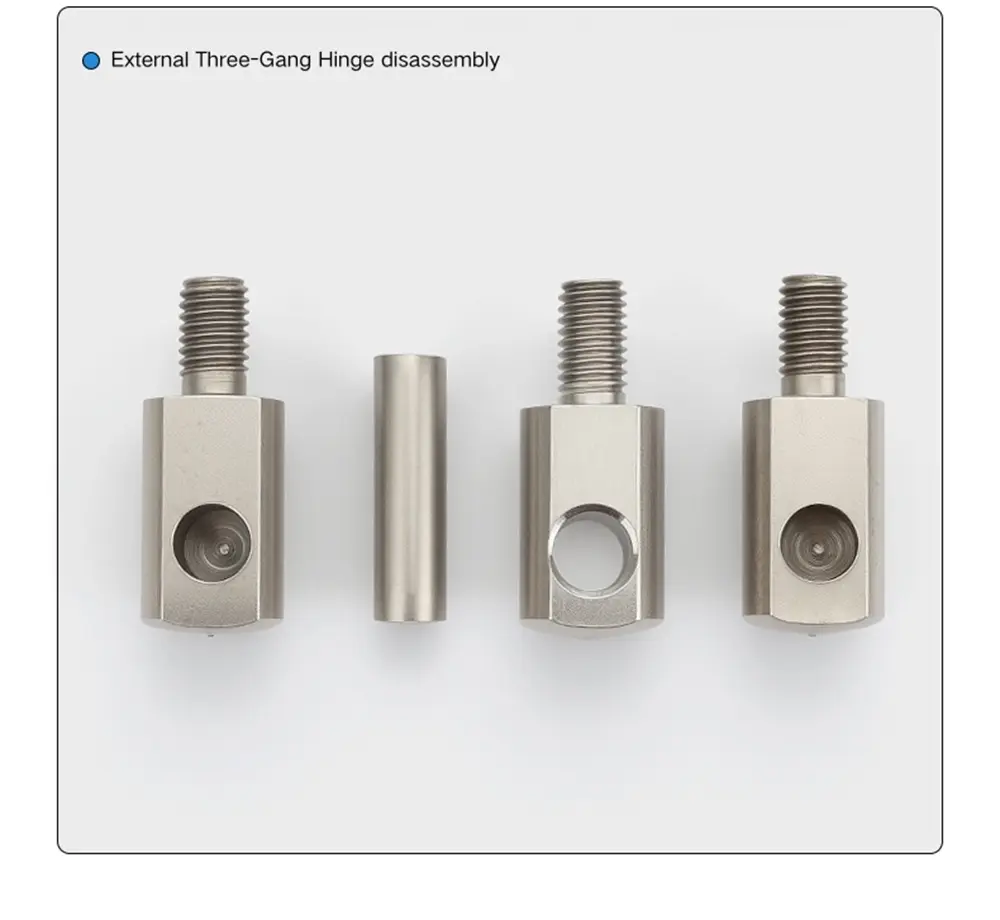

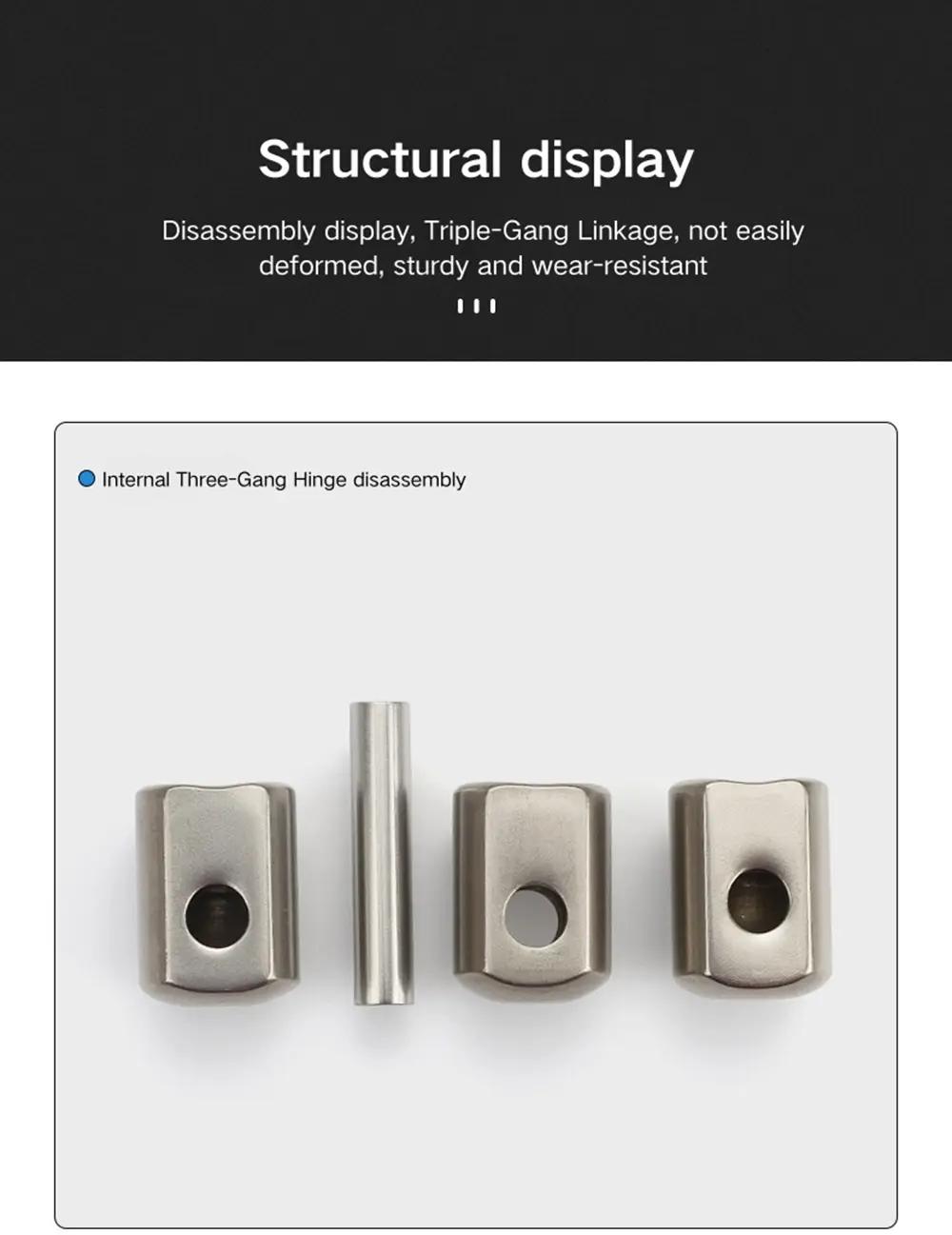

Для знімних версій цього блоку штифт виходить через бічний отвір у корпусі стовбура і може бути витягнутий, щоб від'єднати дверцята від рами, не порушуючи зварене кріплення. Інтегровані версії не мають бокового отвору; штифт закріплений всередині стовбура, а петля не призначена для зняття дверей. Вибір між інтегрованим і знімним зводиться до того, чи є обов’язковим зняття дверей протягом терміну служби корпусу.

Матеріал і обробка поверхні

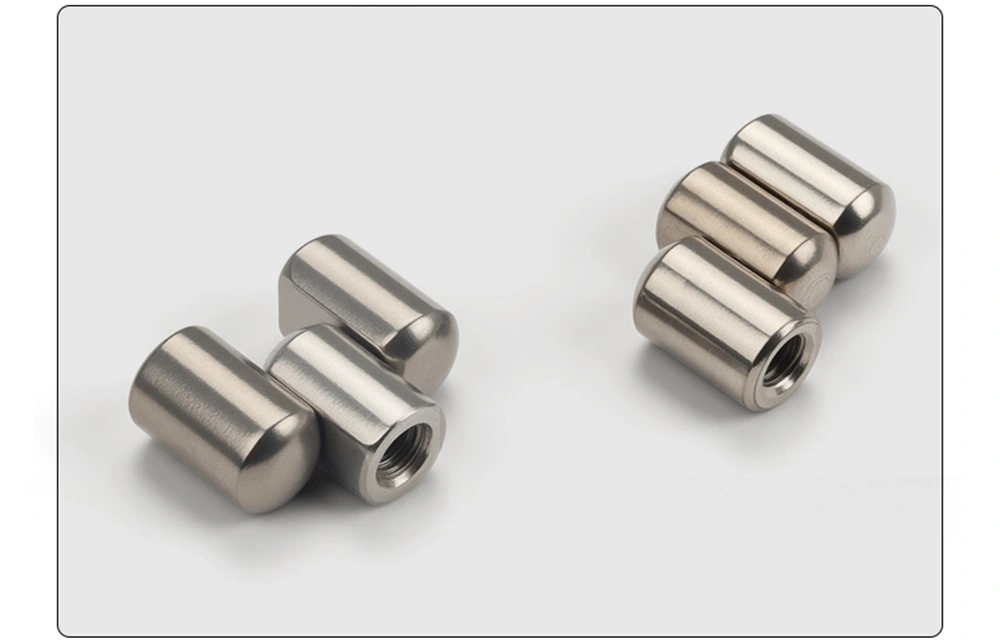

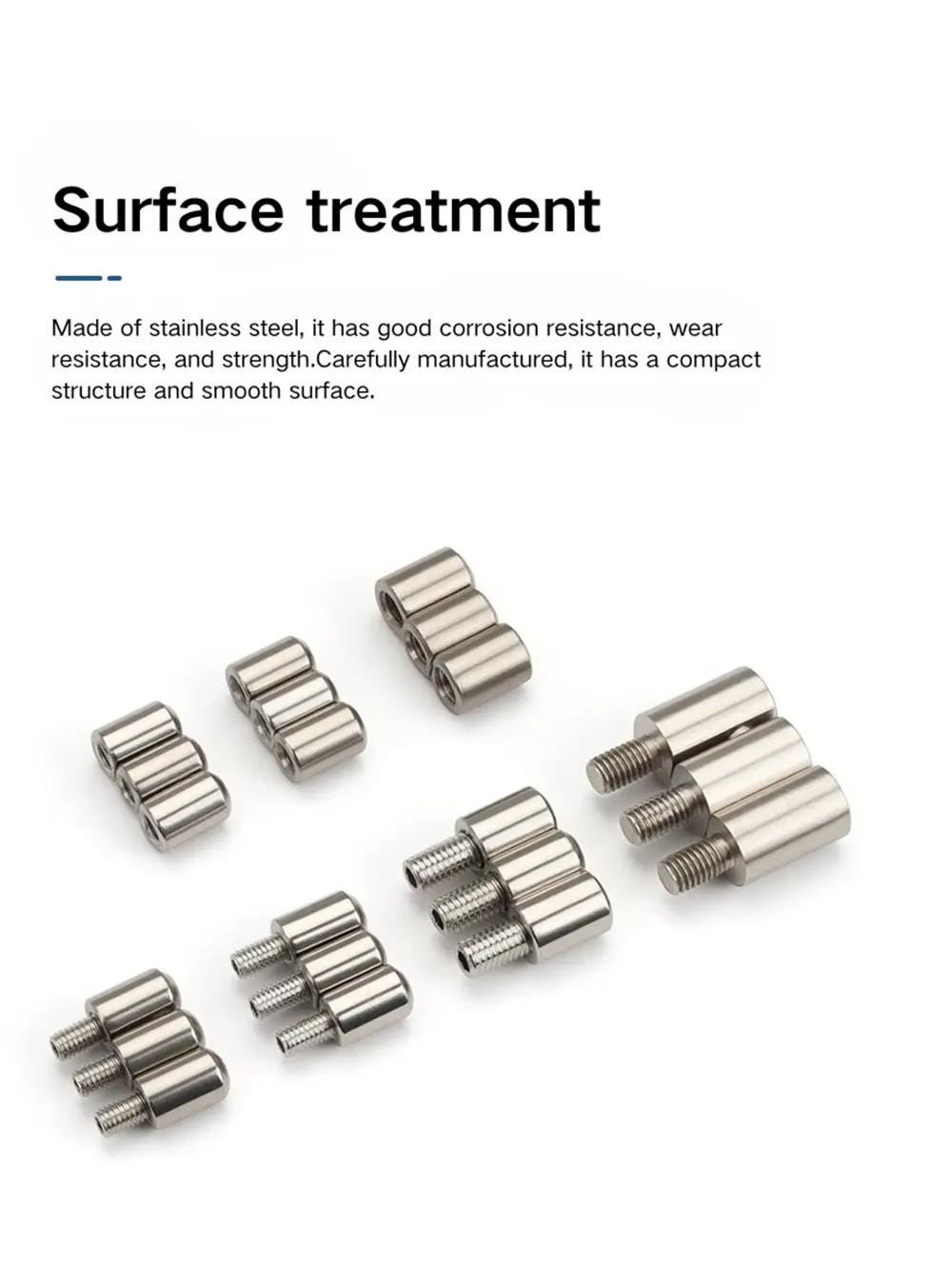

Цей модуль доступний з нержавіючої сталі 201 і 304, обидва покриті вібраційним поліруванням. Процес вібраційного полірування видаляє задирки та гострі краї та дає рівномірну матову поверхню з низьким блиском — це не матова чи дзеркальна обробка. Обидва сорти виглядають однаково після полірування; різниця в стійкості до корозії.

Нержавіюча сталь 201 забезпечує гідну стійкість до корозії для внутрішніх силових шаф і розподільних панелей у помірних середовищах і є економічно ефективнішим варіантом у всьому діапазоні. Приварна шарнірна петля з нержавіючої сталі 304 є кращим вибором для зовнішніх корпусів, вологих середовищ або установок, де довгострокова стійкість до корозії є обов’язковою вимогою. Обидва доступні для більшості комбінацій розмірів різьби та конфігурації штифтів у асортименті.

FAQ

Q1: Які варіанти доступні в цьому діапазоні петель?

Асортимент охоплює одинадцять варіантів: внутрішня та зовнішня різьба розмірів M6 та M8, нержавіюча сталь 201 та 304, у конфігураціях інтегрованих та знімних штифтів. Зовнішня різьба M8×16 також доступна як подовжена шпилька для глибшого монтажу панелі.

Q2: Яка різниця між інтегрованим і знімним типами?

Інтегрований тип має фіксований штифт — він не знімається, а петля не призначена для демонтажу дверей. Від’ємний тип має бічний вихідний отвір через стовбур; штифт висувається, щоб двері можна було підняти з рами без інструментів або порушення зварного кріплення.

Q3: Яка різниця між внутрішньою та зовнішньою різьбою?

Версія із зовнішнім різьбленням має виступаючу шпильку, яка врізається в різьбовий отвір у панелі чи рамі. Версія з внутрішньою різьбою має різьбове гніздо, яке приймає болт з боку панелі. Потім обидва зварюються на місці після нарізання різьби для постійної установки.

Q4: Як встановлюється ця петля?

Встановлення передбачає врізання шпильки або розетки в точку кріплення дверної панелі або рами, а потім зварювання, щоб закріпити петлю назавжди. Поєднання різьблення та зварювання зберігає петлю стабільною як під навантаженням обертання дверей, так і під бічними силами.

Q5: Які основні розміри для версій M6 і M8?

Довжина шарнірного шарніра M6 Weld-On Parliament Pivot Hinge становить 17,3 мм, центральний проміжок 21 мм і діаметр штифта 6 мм. Триствольний стек має 29 мм у висоту та 11,5 мм у ширину. Версія M8 має корпус 18 мм, центральний розмах 22 мм, діаметр шпильки 7,5 мм і висоту стволів 33,5 мм при ширині 13 мм.

Q6: Що таке вібраційне полірування?

Вібраційне полірування — це процес барабанної обробки, який видаляє задирки та гострі краї з поверхні деталі, створюючи рівномірне матове покриття з низьким блиском. Це не матове чи дзеркальне покриття. Версії цієї петлі з нержавіючої сталі 201 і 304 проходять однаковий процес вібраційного полірування.

Q7: Який сорт нержавіючої сталі мені вибрати?

Нержавіюча сталь 201 підходить для стандартних внутрішніх силових шаф і розподільних панелей, де вплив корозії помірний. Нержавіюча сталь 304 є кращим вибором для зовнішніх корпусів, середовищ із високою вологістю або установок, де довгострокова стійкість до корозії є жорсткою вимогою.
