Потрійна петля для промислових шаф

Ті оптові закупівлі петель для промислових шаф від Yitai Lock побачать, що петлі з потрійним згином для промислових шаф CL252 мають лише один розмір, 38 × 37 мм — достатньо компактні для невеликих дверей шаф, де повнорозмірна петля виглядатиме недоречно. Форма з потрійним вигином надає кожній стулці ступінчастий профіль, що дозволяє петлі очистити край дверей і край рами, не застрягаючи, коли двері хитаються. Стовбур Φ5 мм проходить через усі три кулаки та зберігає стабільність повороту під час регулярного обертання дверей.

Конструкція та розміри

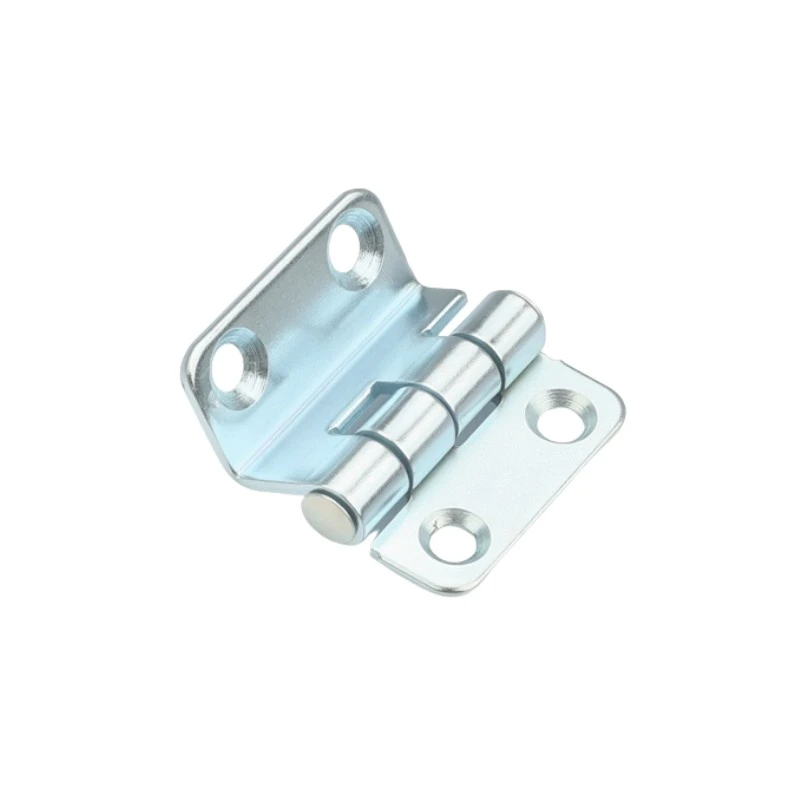

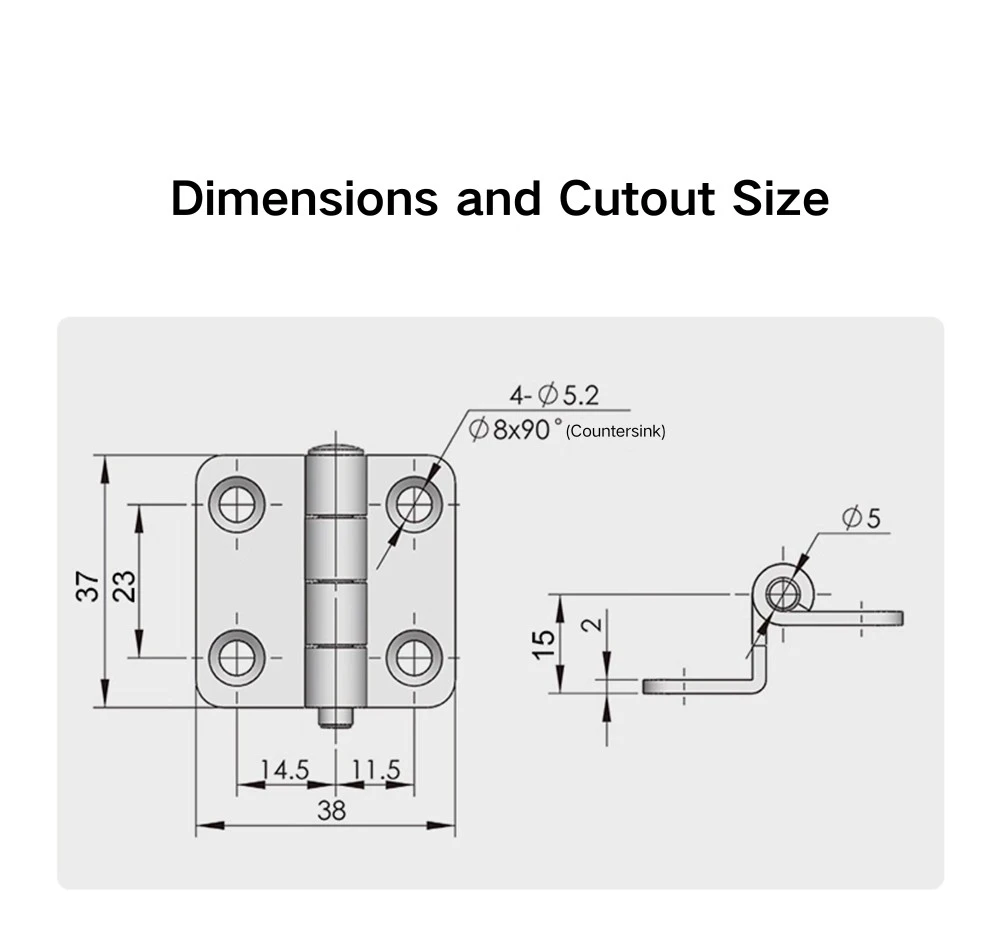

Загальна ширина петлі з потрійним згином для промислових шаф становить 38 мм, висота – 37 мм, а розмах кулака в центрі становить 23 мм. Дві стулки асиметричні — ширша стулка становить 14,5 мм, а вужча — 11,5 мм, що означає, що петлі не можна перекинути між дверима та рамою без зміни сторін. Діаметр стовбура становить Φ5 мм, а бічний профіль має загальну висоту 15 мм із кроком 2 мм на згині, що надає стулці зміщену форму.

Кожна стулка потрійної гнутої петлі для промислових шаф має два монтажних отвори: діаметром Φ5,2 мм із зенкером Φ8×90°, загалом для чотирьох точок кріплення. Профіль із потайною головкою дозволяє гвинтам із плоскою головкою встановлюватися на одному рівні з поверхнею стулки, тому після встановлення жодне обладнання не може пишатися поверхнею петлі. Довжину шурупа слід вибирати виходячи з товщини дверної панелі та рами в місці монтажу.

Обробка поверхні та матеріал

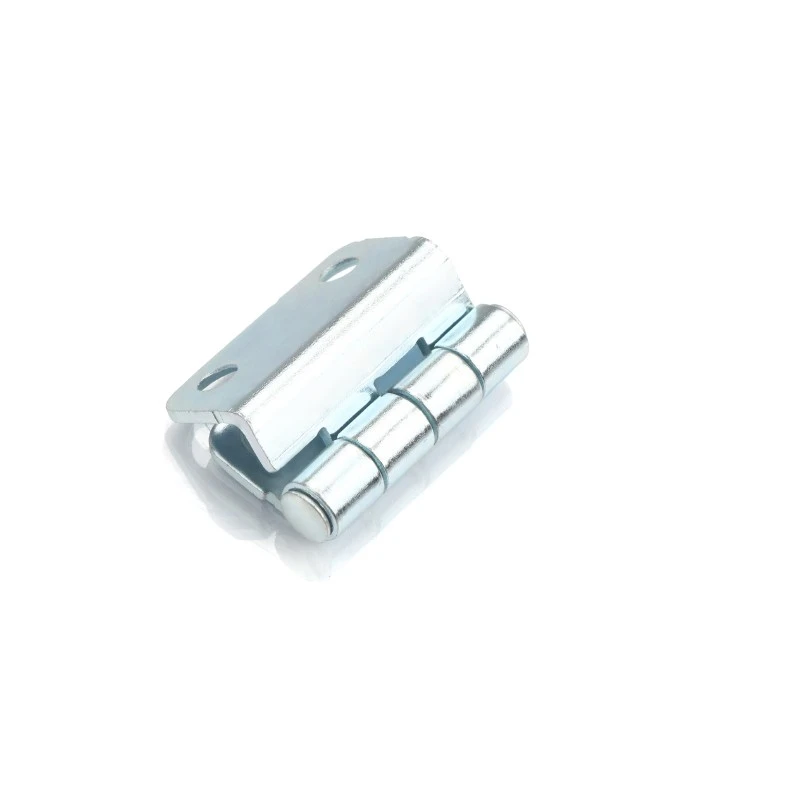

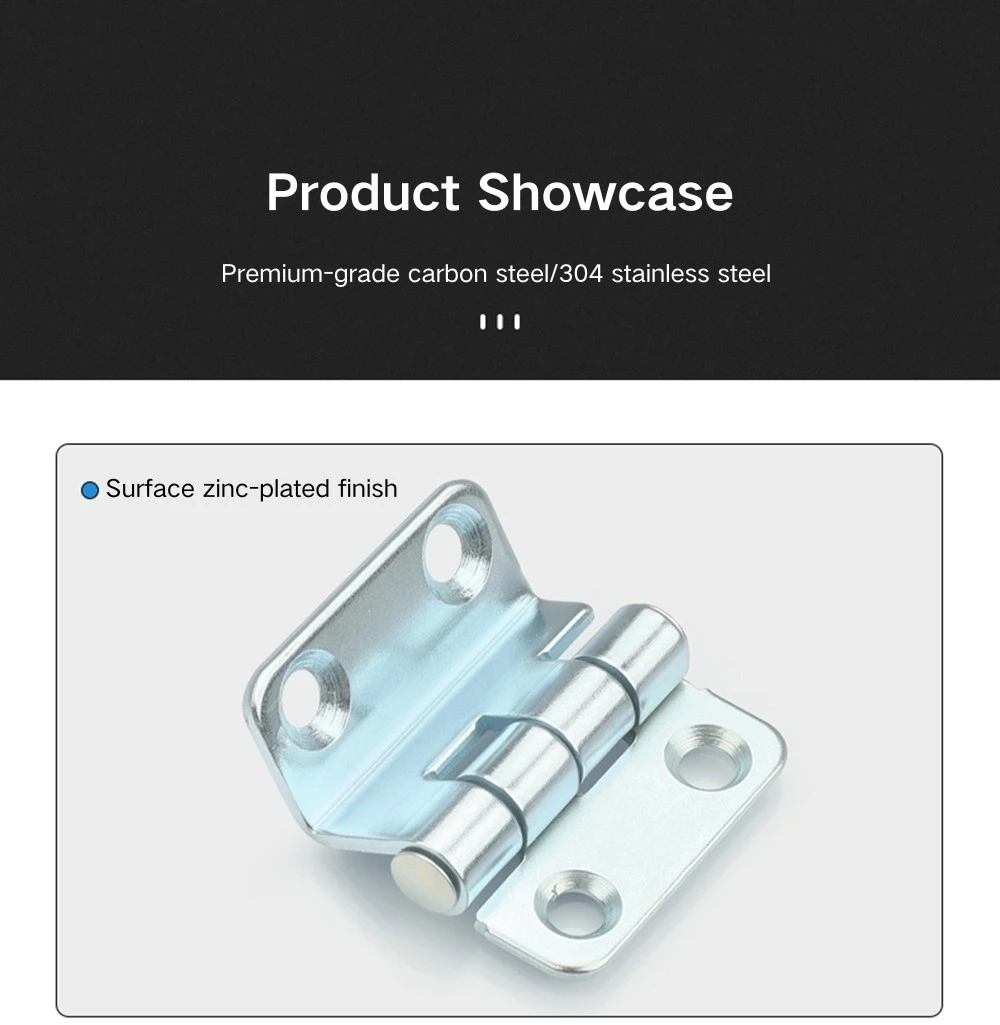

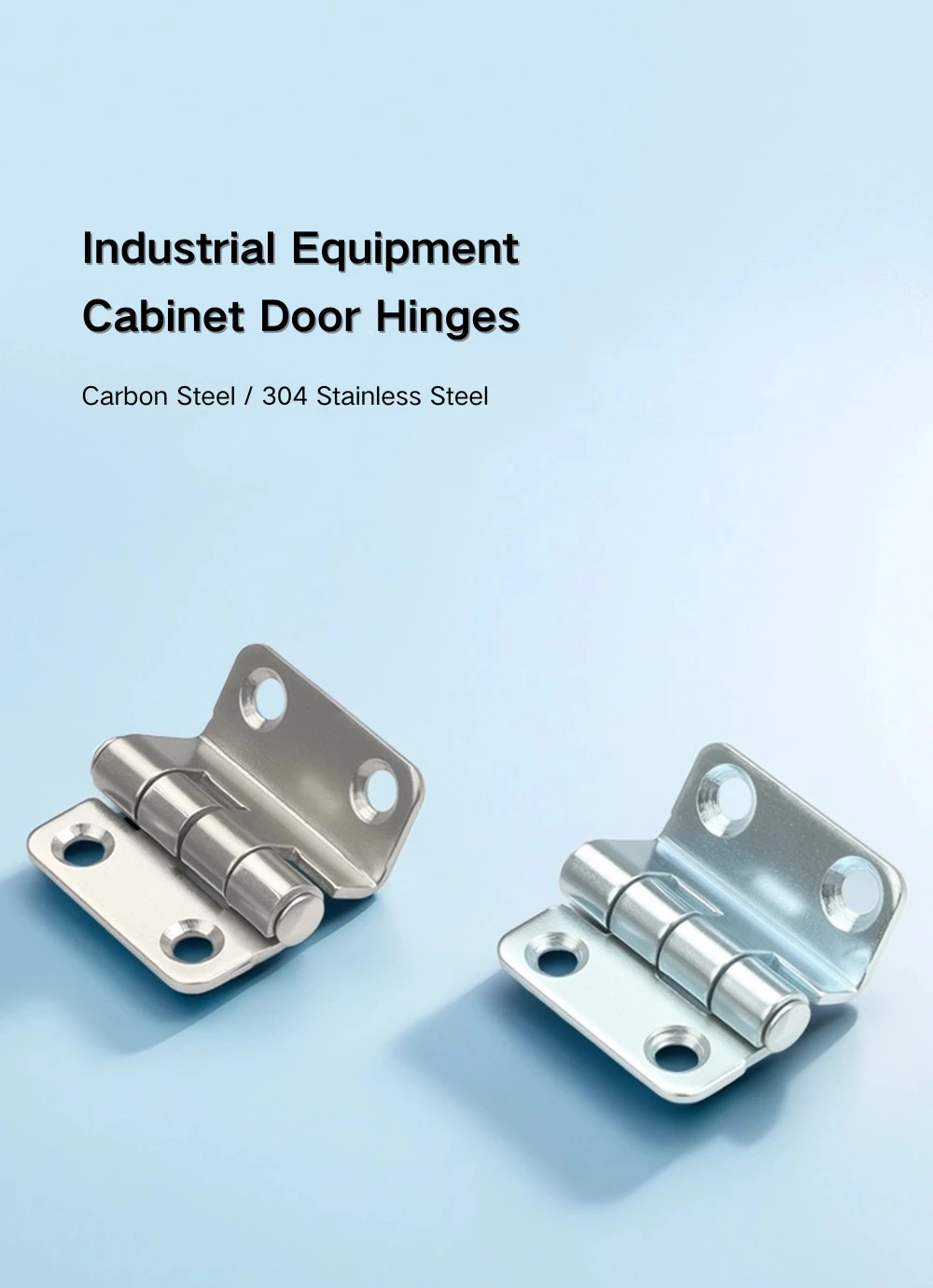

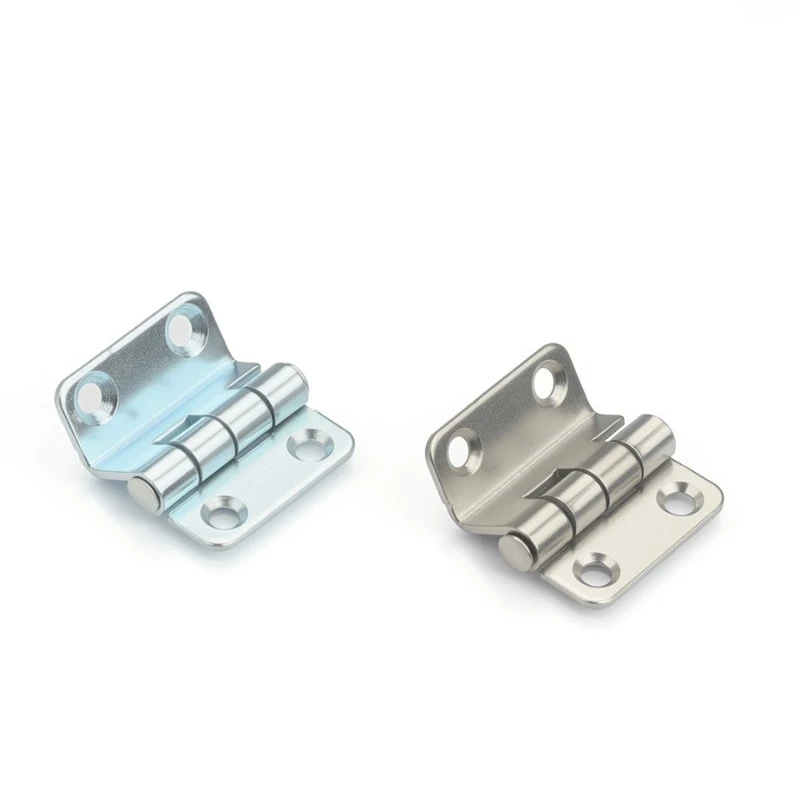

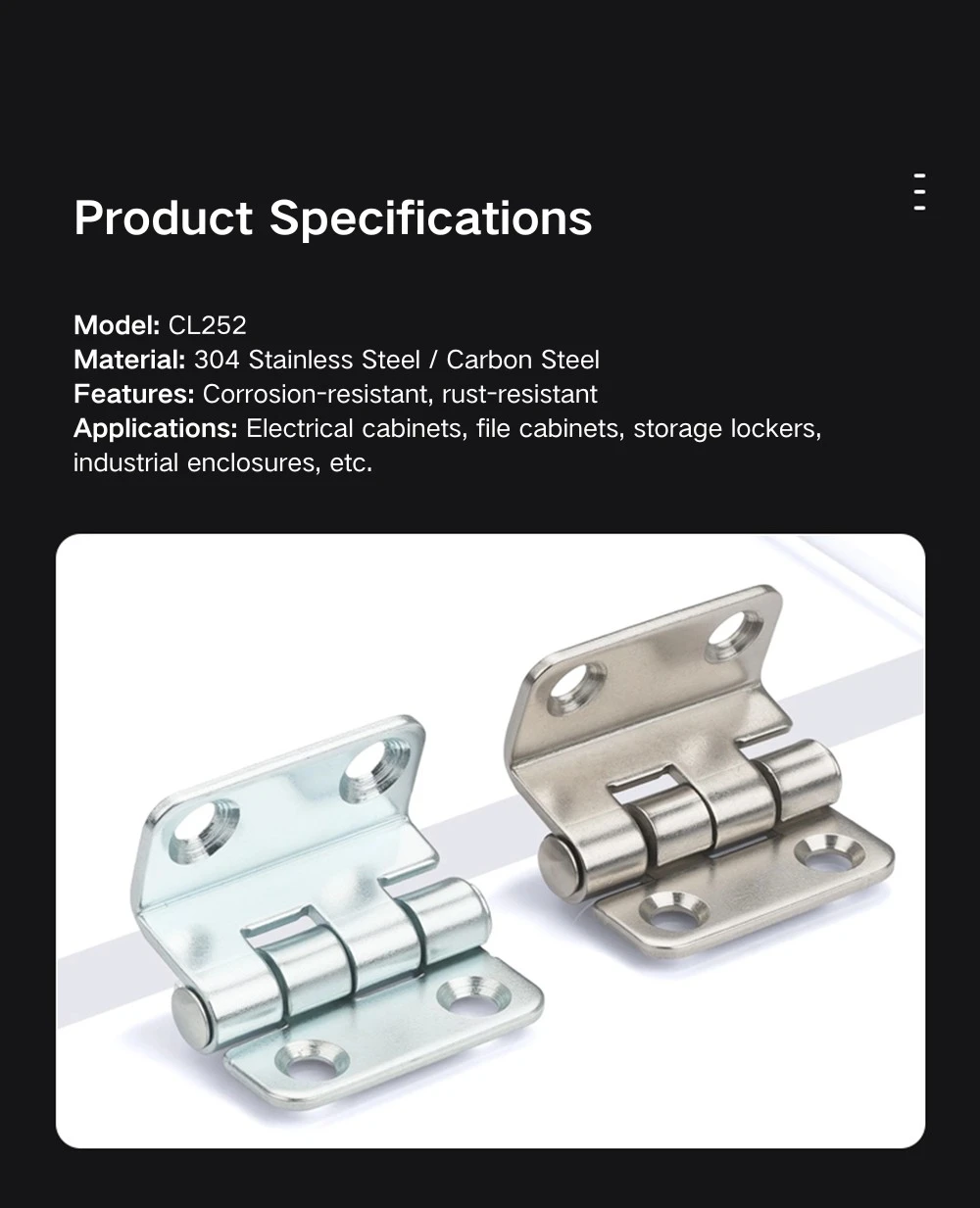

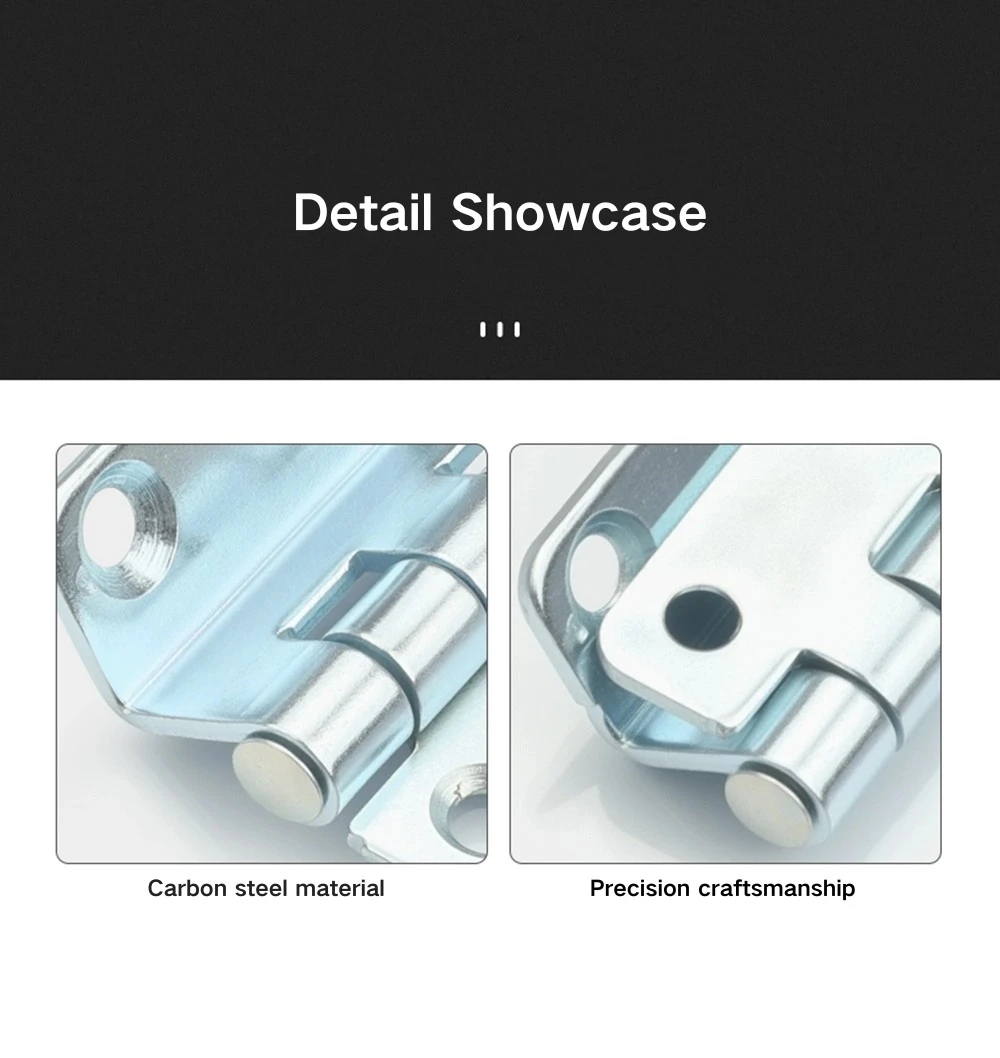

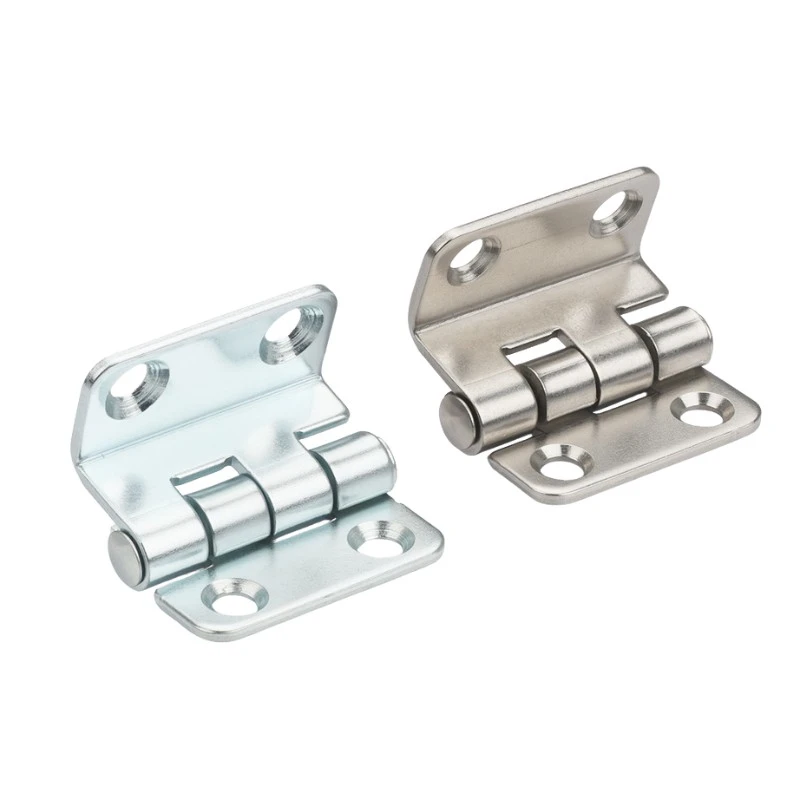

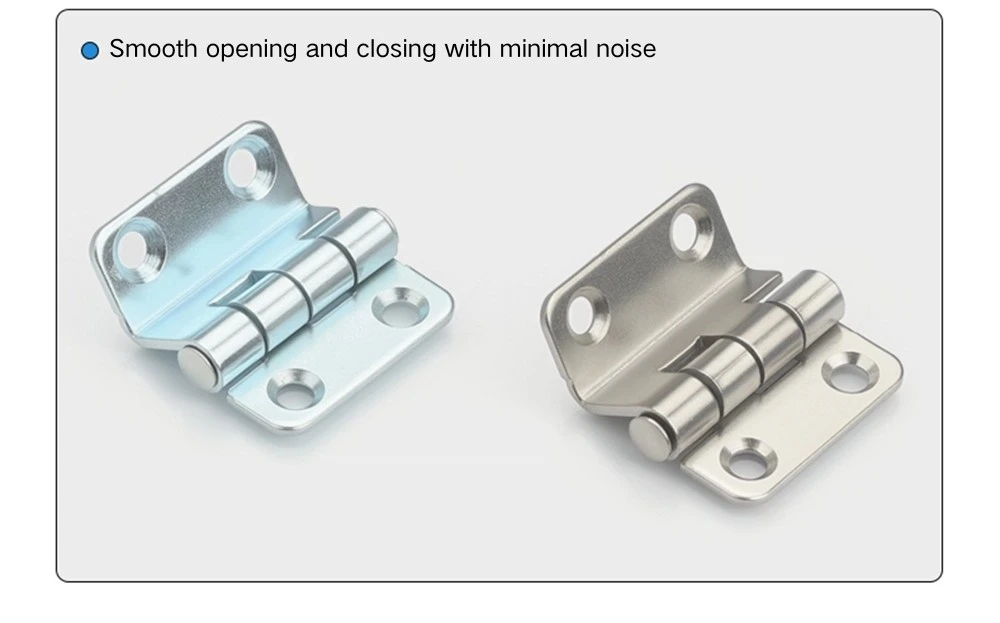

Потрійна петля для промислових шаф доступна в двох варіантах матеріалу. Версія з вуглецевої сталі має оцинковане покриття, яке забезпечує захист від корозії стандартних внутрішніх корпусів — розподільних щитів, панелей керування та шаф обладнання в сухих приміщеннях або приміщеннях з контрольованим кліматом. Це більш поширений вибір для загальних промислових шаф, де вимоги до вартості та корозії помірні.

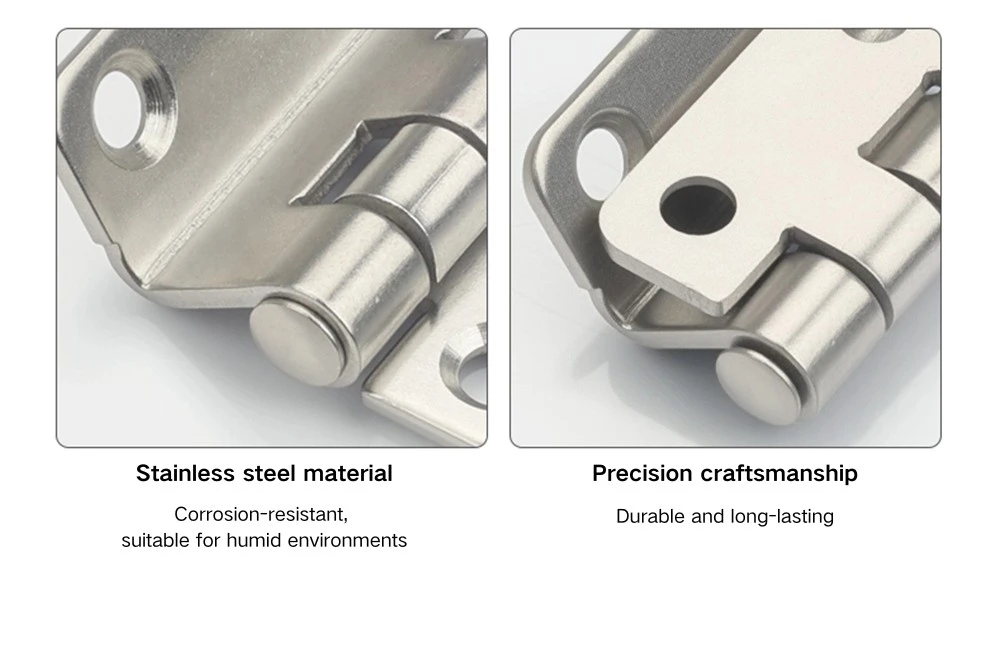

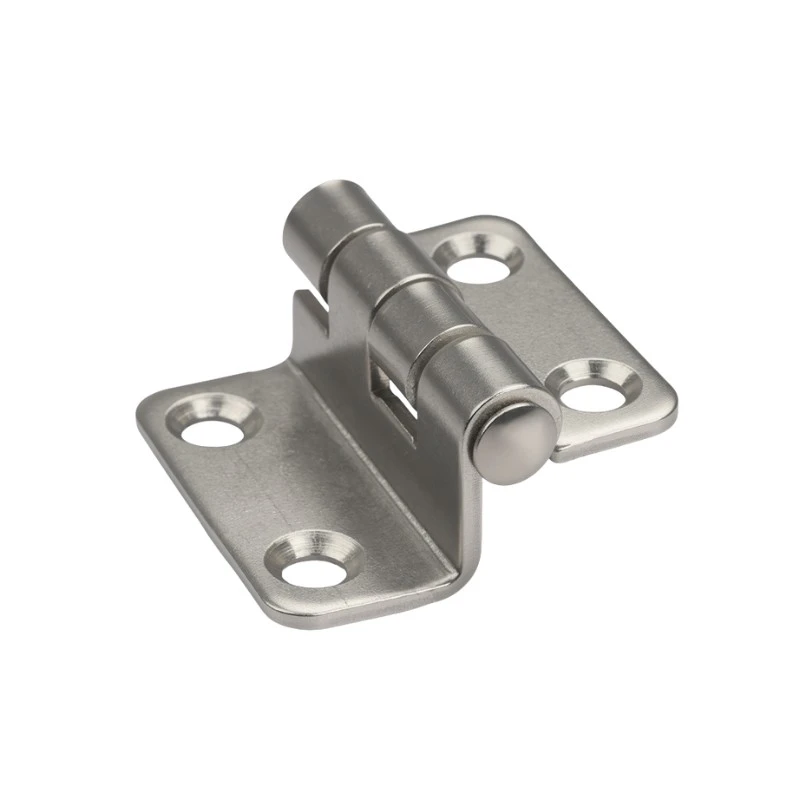

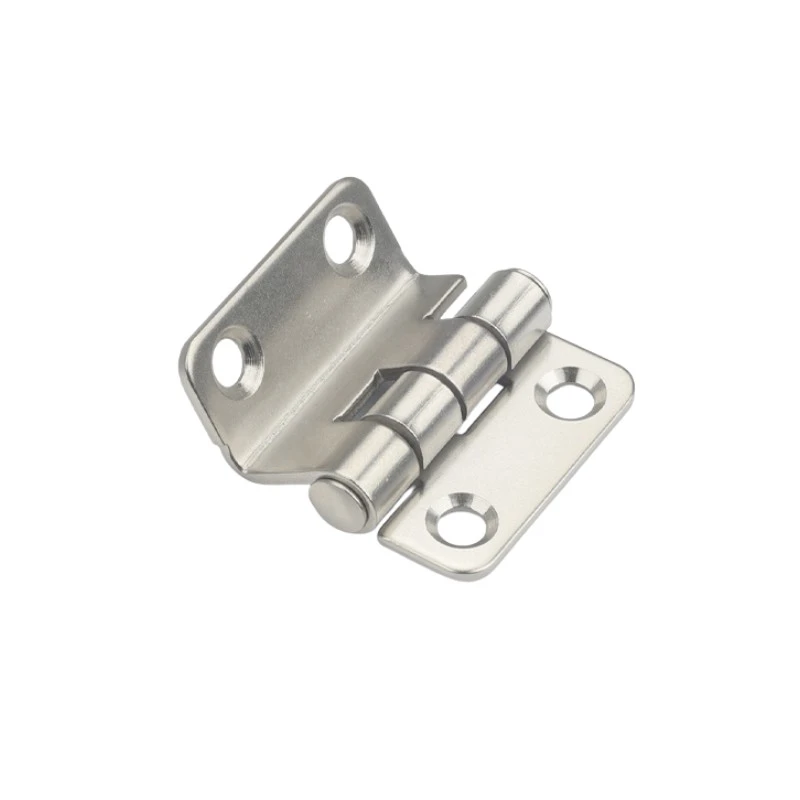

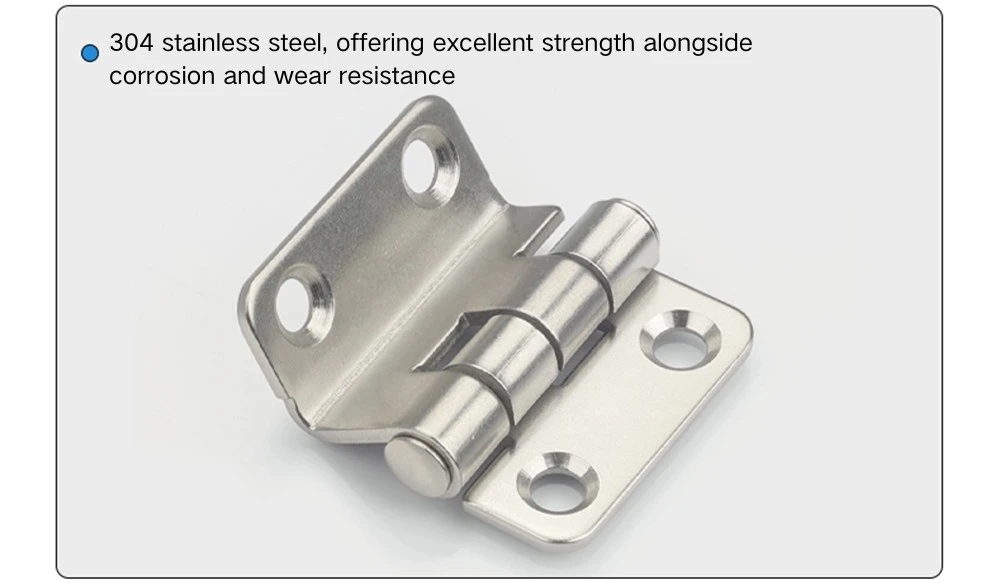

Потрійна петля з нержавіючої сталі 304 для промислових шаф проходить вібраційне полірування, яке дає рівномірну матову поверхню шляхом обертання деталей для видалення задирок і гострих країв. Це не матова чи дзеркальна обробка — результатом є рівномірний вигляд із низьким блиском, придатний для промислового використання. Версія з нержавіючої сталі є правильним вибором для корпусів у вологому середовищі, зовнішньої установки або будь-де, де покриття з оцинкованої вуглецевої сталі не витримає з часом.

Сценарії застосування

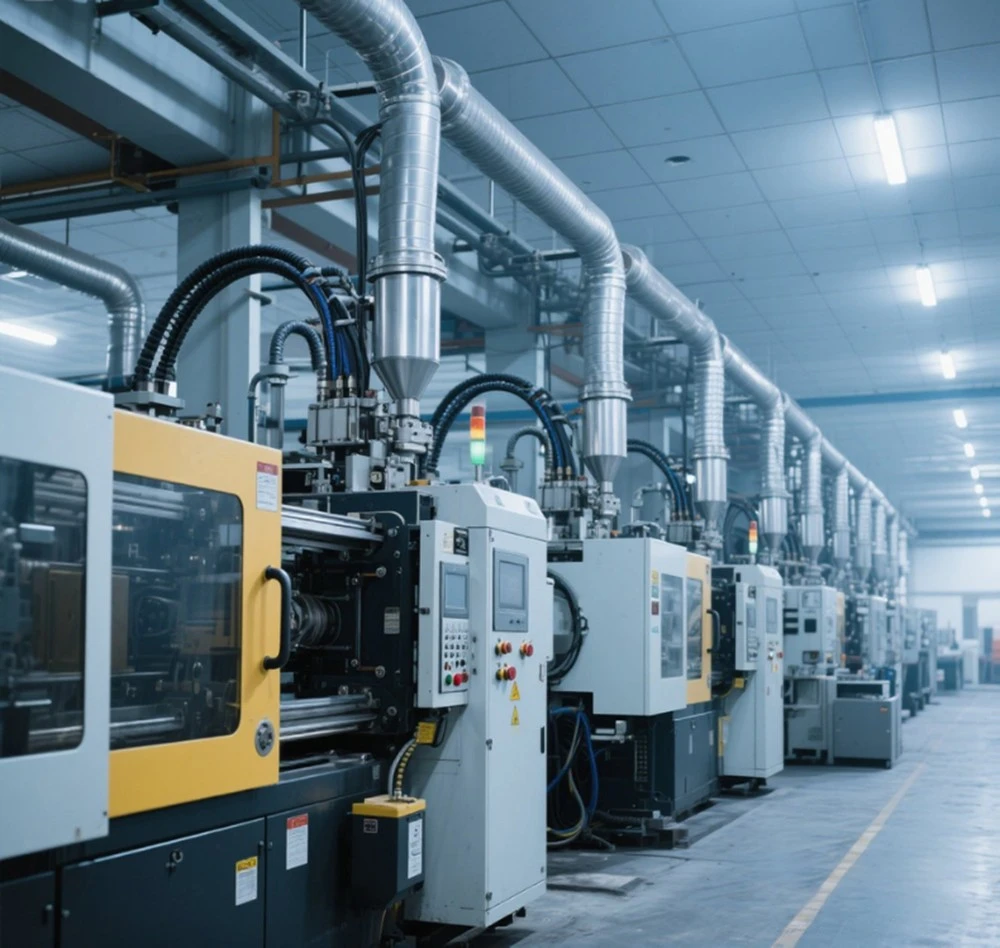

Петля з потрійним вигином для промислових шаф є практичним рішенням для дверей електричних розподільних панелей, корпусів розподільних пристроїв і дверей шаф промислового обладнання, де потрібна компактна, гвинтова петля з кутом відкриття 90°. Невеликий розмір добре підходить для легких дверцят шаф і корпусів, де велика петля не пропорційна розміру дверей.

Монтаж петлі з потрійним згином для промислових шаф лише за допомогою гвинтів також робить її придатною для виробників шаф, які не зварюють петлі під час виготовлення — чотири потайні точки кріплення входять безпосередньо в дверну панель і раму без додаткової підготовки. Кута відкривання 90° достатньо для більшості вимог щодо доступу до панелей, а кріплення гвинтів урівень зберігає поверхню дверей чистою після встановлення петлі.

FAQ

Q1: Які розміри петлі CL252?

CL252 має 38 мм в ширину і 37 мм у висоту, з розмахом кулаків 23 мм. Дві стулки асиметричні — 14,5 мм з одного боку і 11,5 мм з іншого. Діаметр стовбура Φ5 мм.

Q2: Як встановлюється CL252?

Встановлення здійснюється лише за допомогою гвинтів — без зварювання. Кожна стулка має два потайних отвори Φ5,2 мм (Φ8×90°), що забезпечує чотири точки кріплення. Гвинти з плоскою головкою після встановлення встановлюються врівень із поверхнею стулки.

Q3: Які матеріали доступні?

CL252 поставляється з оцинкованої вуглецевої сталі та нержавіючої сталі 304 з вібраційним поліруванням. Вуглецева сталь підходить для внутрішніх сухих середовищ; нержавіюча сталь є кращим вибором для вологих або відкритих корпусів.

Q4: Що таке вібраційне полірування?

Вібраційне полірування — це процес барабанного переміщення, який видаляє задирки та гострі краї з поверхні деталі, залишаючи постійне матове покриття з низьким блиском. Це не матове чи дзеркальне покриття. Версія з нержавіючої сталі CL252 надає однорідний промисловий вигляд без відбивних або спрямованих слідів на поверхні.

Q5: Чи взаємозамінні дві стулки між дверима та рамою?

Ні — стулки асиметричні (14,5 мм і 11,5 мм), тому ширша і вужча сторони фіксуються. Перед свердлінням або кріпленням переконайтеся, що петля правильна стулка спрямована на дверну панель і раму.

Q6: Для яких типів шаф підходить CL252?

Петля для промислових шаф CL252 використовується на дверях електричних розподільних панелей, корпусах розподільних пристроїв, дверях шаф керування та шафах загального промислового обладнання — особливо там, де перевага віддається компактній петлі з гвинтовим кріпленням і достатнього кута відкриття 90°.
