Дверна петля розподільного пристрою

Параметри моделі та конфігурації отворів

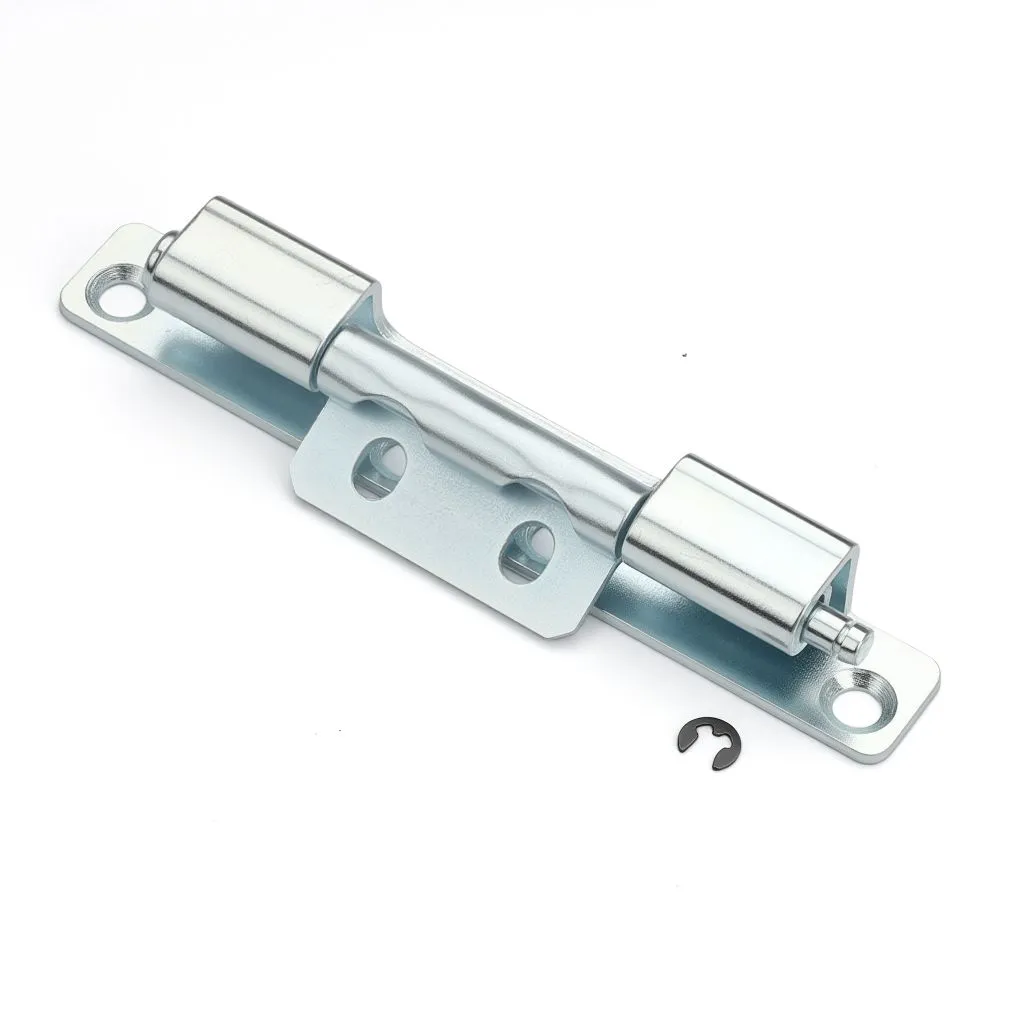

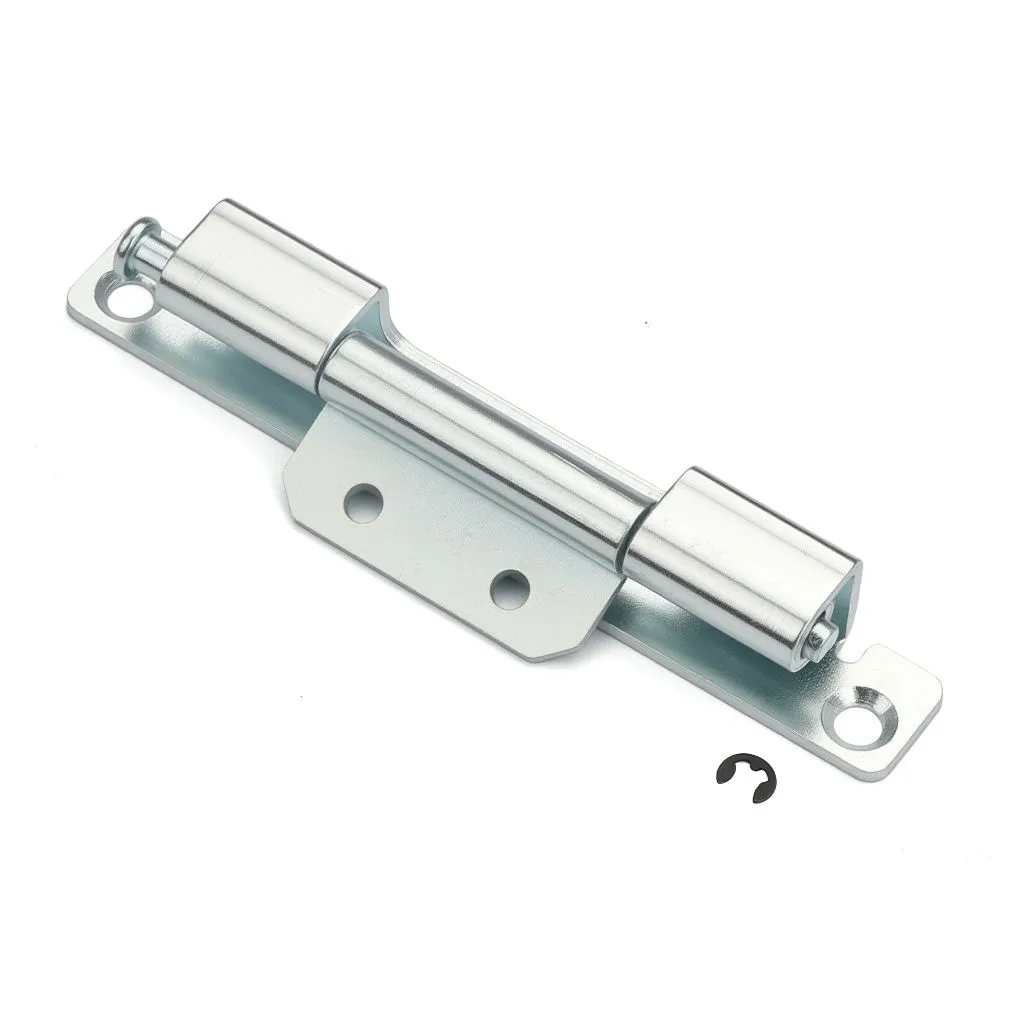

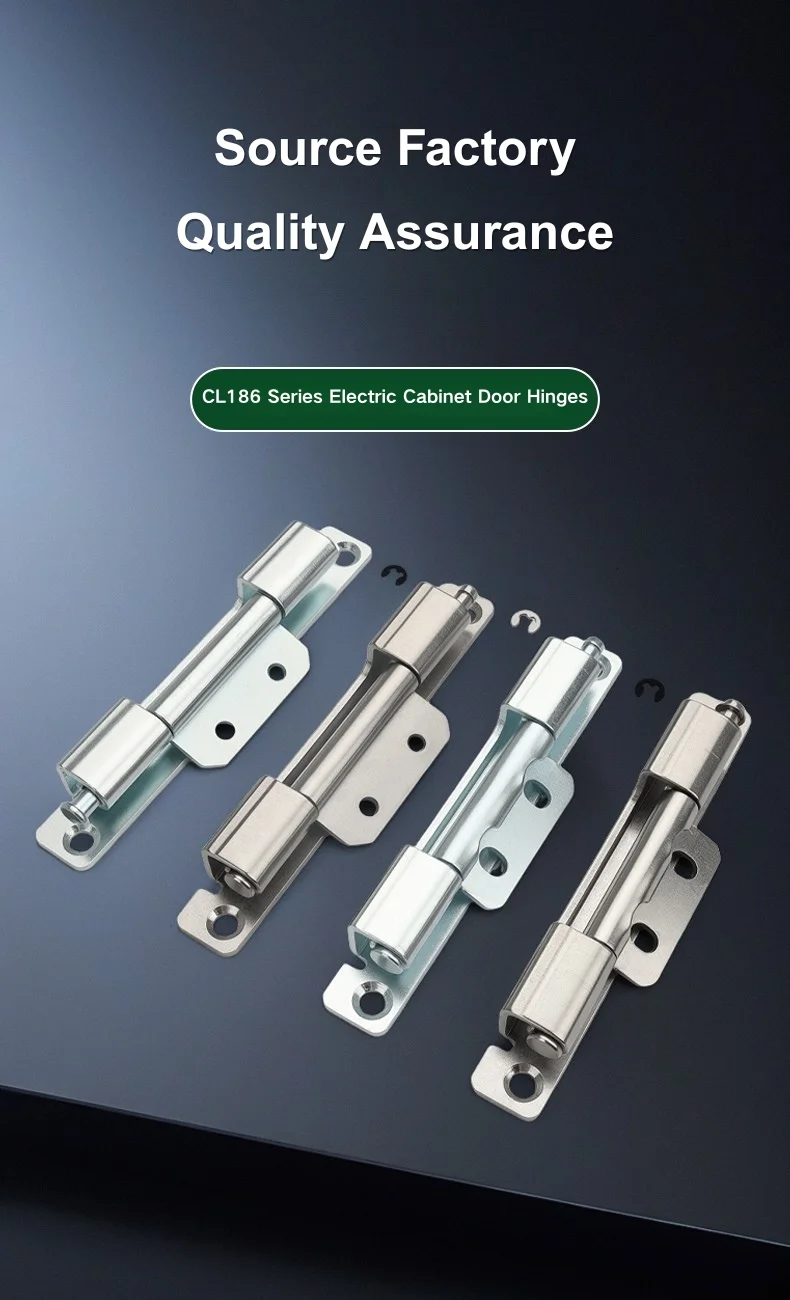

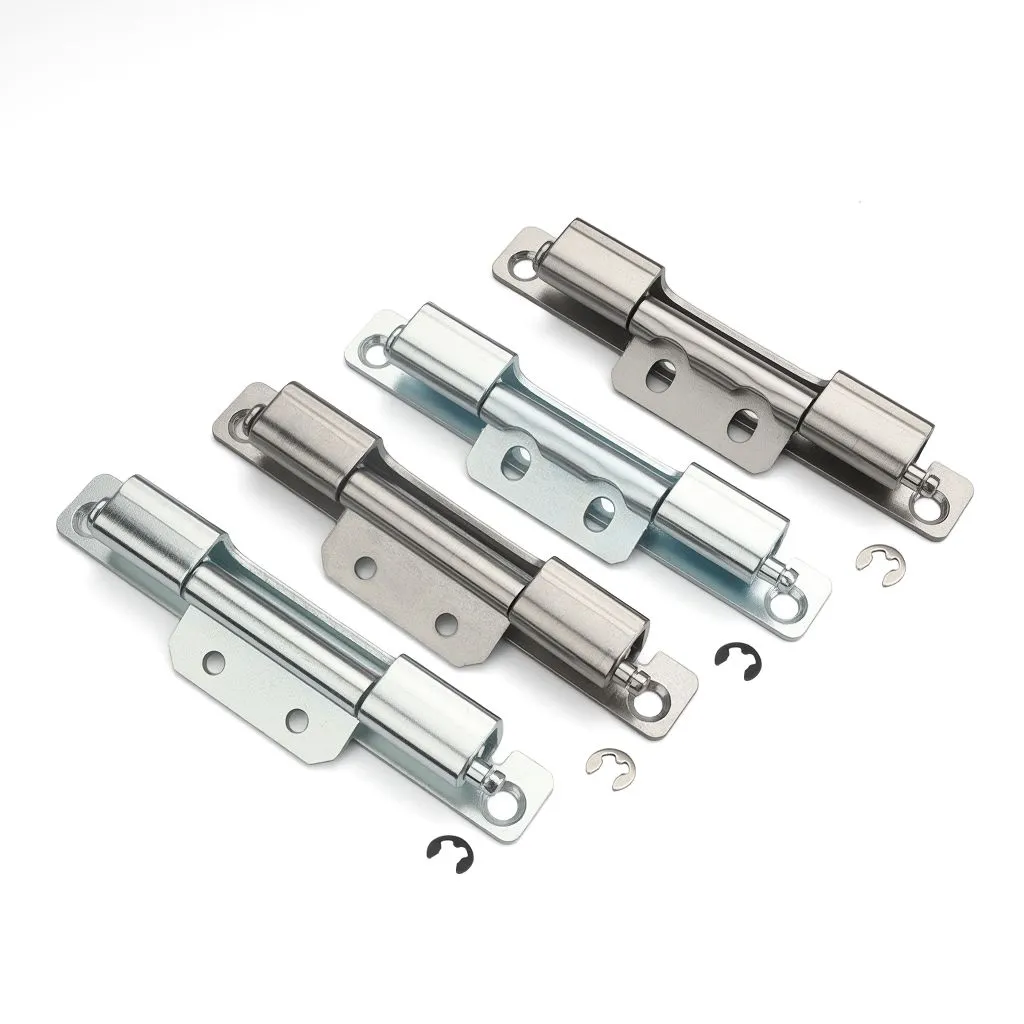

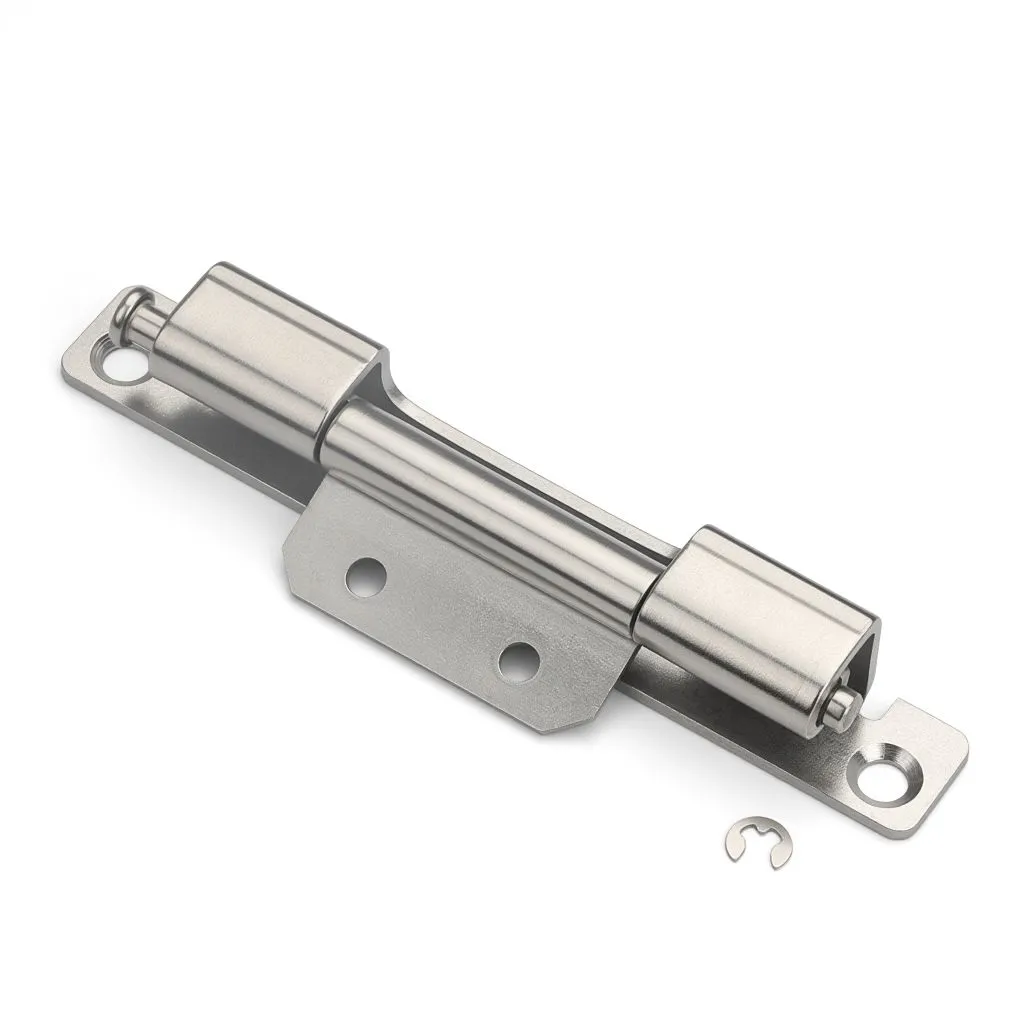

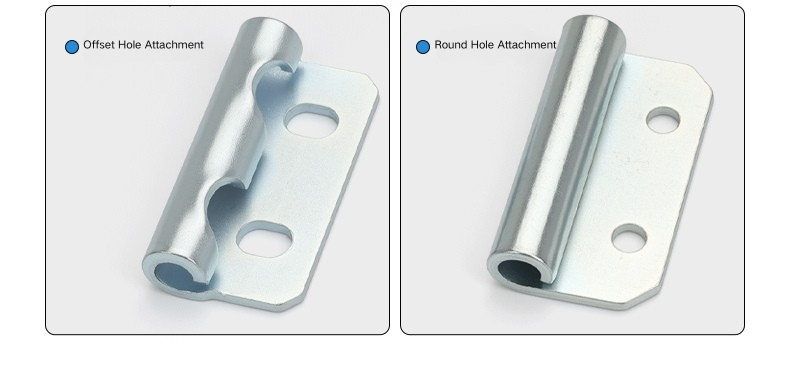

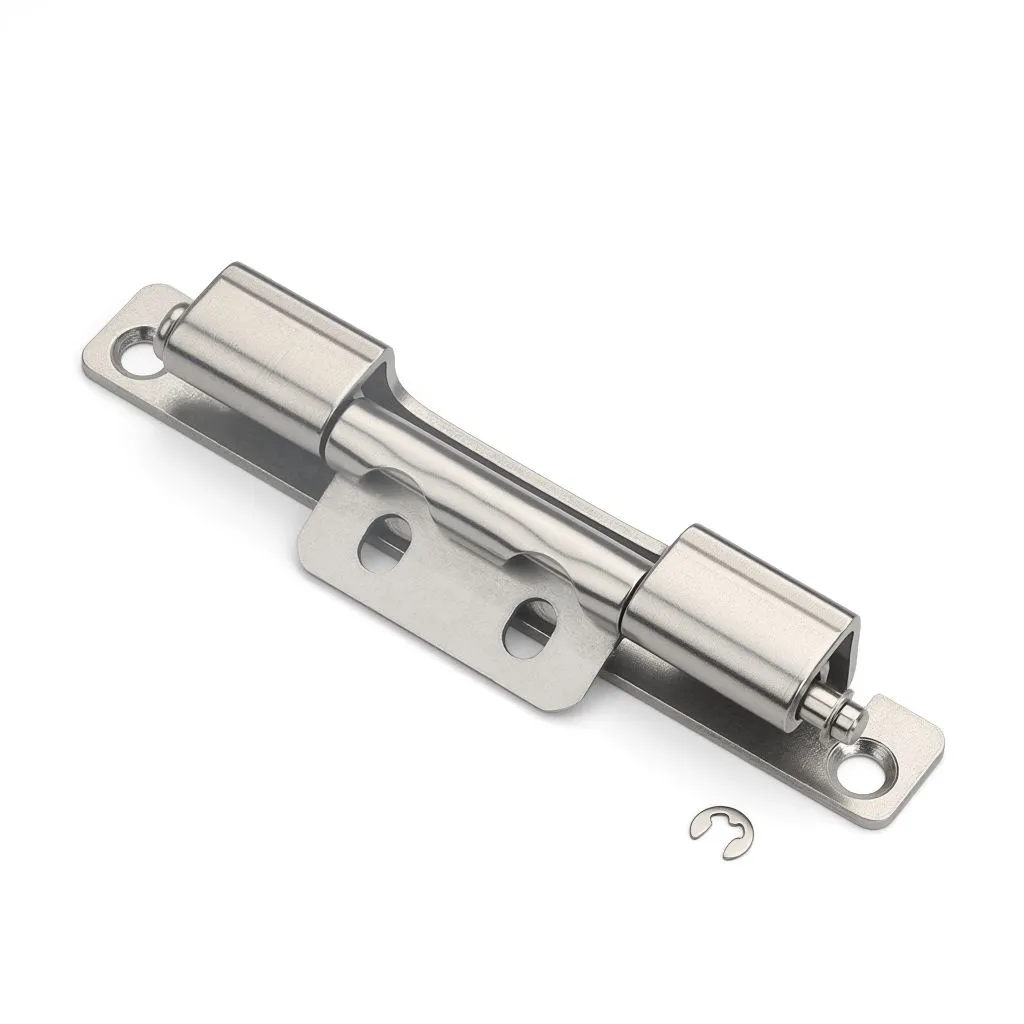

Дверна петля розподільчого пристрою поставляється в чотирьох варіантах: круглий отвір із вуглецевої сталі, круглий отвір із нержавіючої сталі, прорізний отвір із вуглецевої сталі та прорізний отвір із нержавіючої сталі. Конструктивні розміри ідентичні для всіх чотирьох — єдина відмінність полягає у формі монтажних отворів на крилі. Круглі отвори фіксують петлю в заданому положенні після закручування; щілинні отвори дають деякий простір для зміни положення петлі перед остаточним затягуванням, що допомагає під час встановлення дверей, які потребують ретельного вирівнювання щодо ущільнювача або кромки рами.

Вибір між круглим і прорізним отвором на цьому пристрої зводиться до робочого процесу встановлення. Якщо положення дверей є прямим і постійним протягом усього виробництва, круглі отвори підійдуть. Якщо є будь-які відмінності в геометрії рами між блоками або двері потрібно відрегулювати після початкової установки, версія з отворами робить цей процес значно менш складним.

Конструкція та розміри

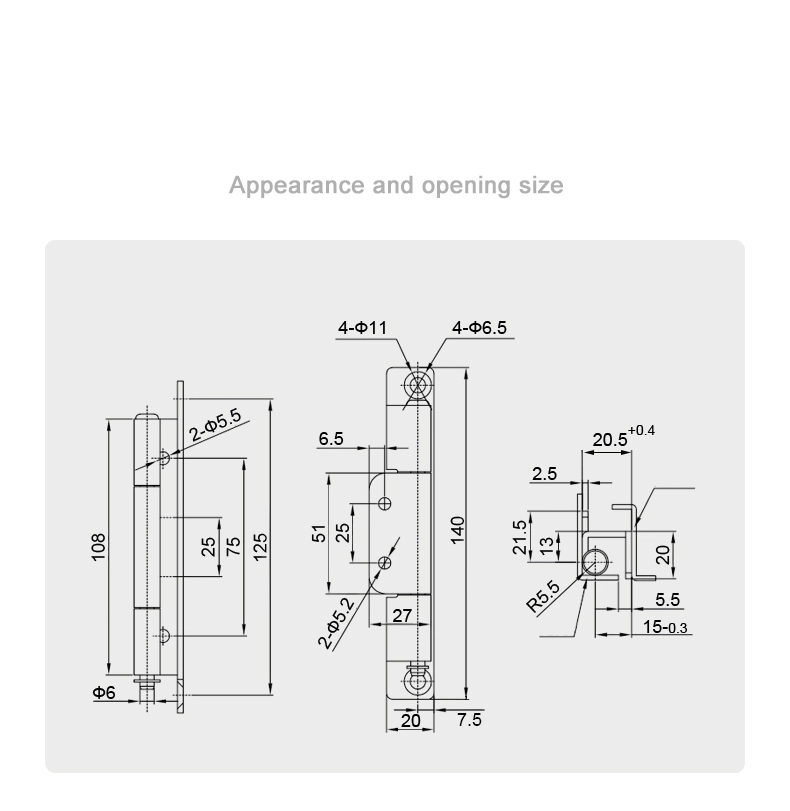

Дверна петля має загальну висоту 108 мм із загальною довжиною корпусу 125 мм. Внутрішній проміжок між монтажними крилами становить 75 мм, центральна частина ствола 25 мм. Діаметр стовбура Φ6 мм, висота монтажного крила 140 мм при ширині основи 20 мм. Відстань між отворами на крилі становить 51 мм і 25 мм по центру, з 2 × Φ5,5 мм кріпильними отворами на бічному профілі.

Зачеплення каналу рами на дверній петлі розподільчого пристрою має ширину 20,5 мм (допуск +0,4 мм) і глибину 15 мм (допуск -0,3 мм), з радіусом посадки ствола R5,5 мм. Бічний профіль показує загальну висоту зачеплення 21,5 мм, глибину внутрішнього контакту 13 мм і бічний зсув 5,5 мм із кроком 2,5 мм на вході в канал. Ці розміри визначають геометрію каналу рами, з якою призначена петля — варто перевірити специфікацію рами вашої шафи перед замовленням.

Матеріал і обробка поверхні

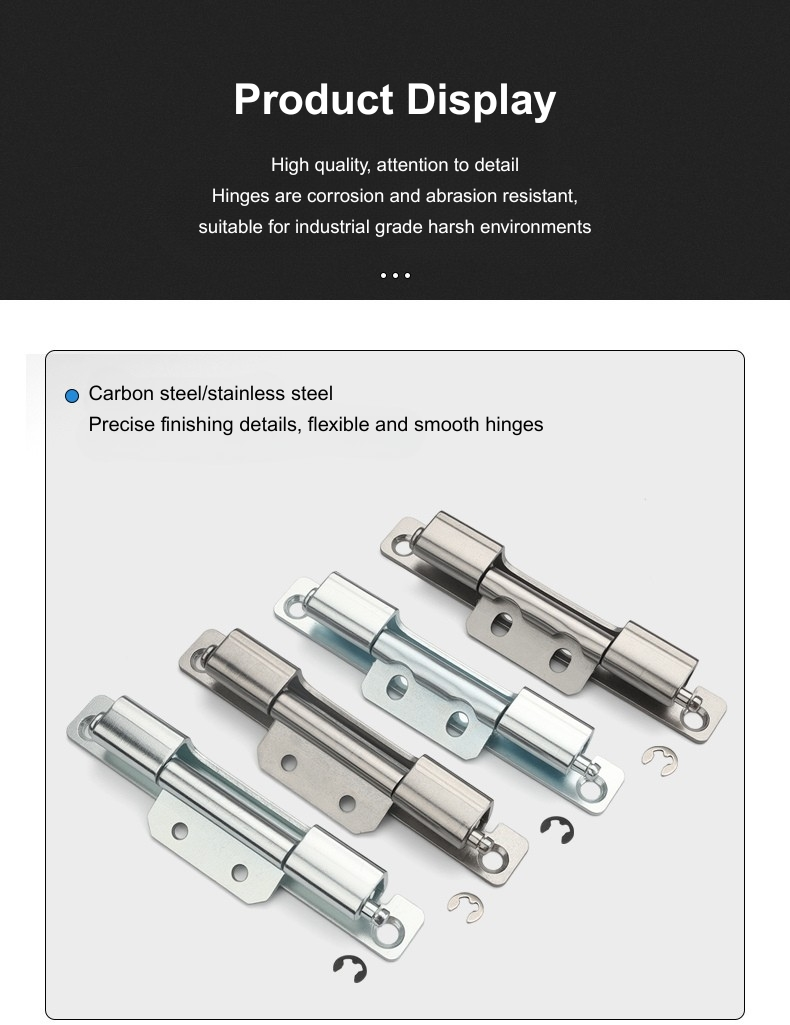

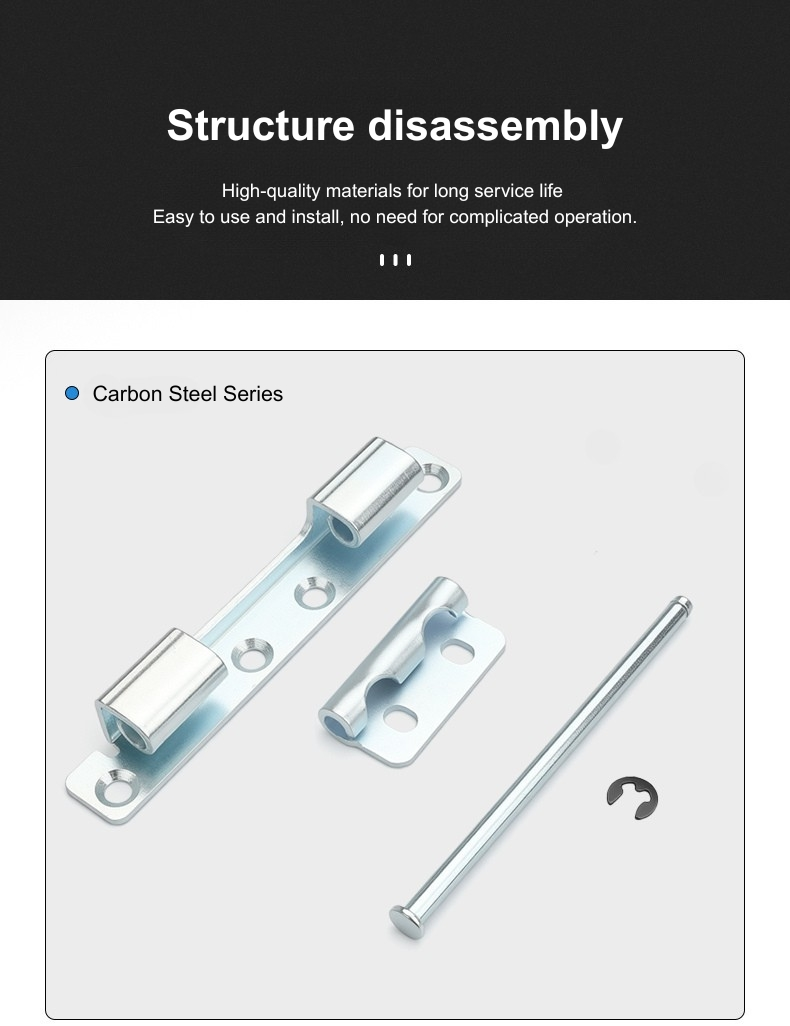

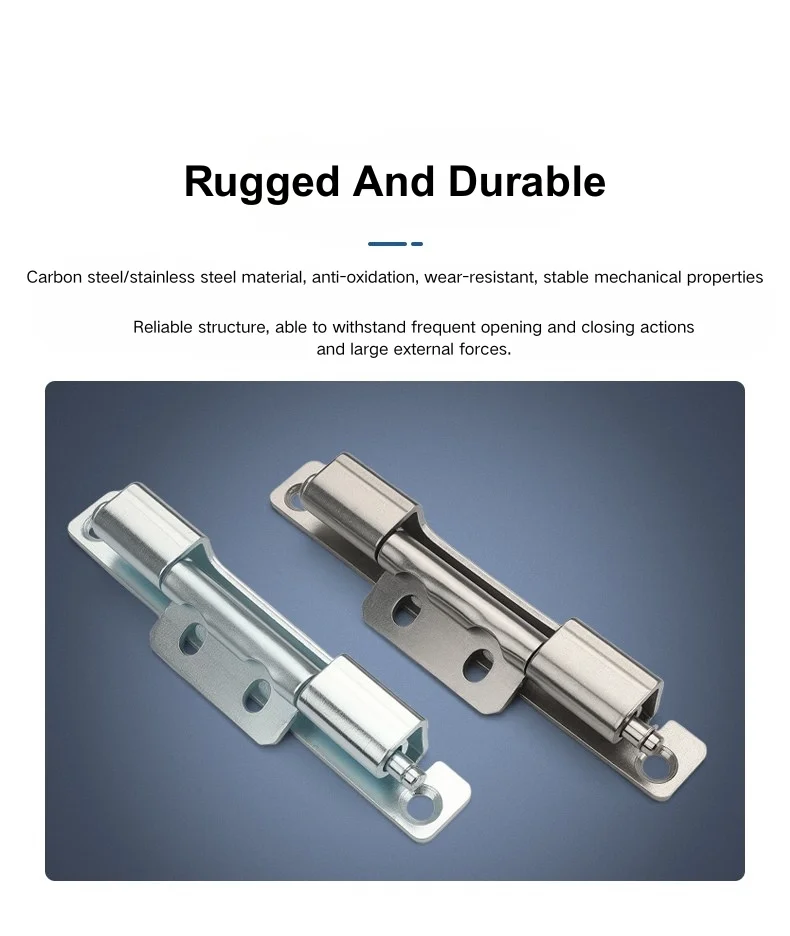

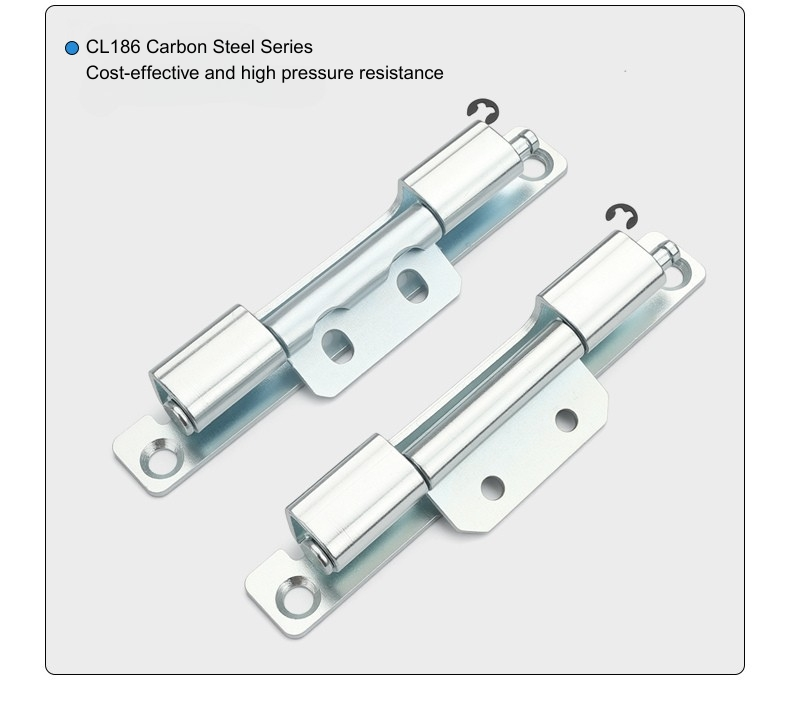

Дверна петля розподільного пристрою доступна з оцинкованої вуглецевої сталі та нержавіючої сталі 304. Версія з вуглецевої сталі підходить для стандартних внутрішніх корпусів — розподільних щитів, панелей керування та шаф обладнання в сухих приміщеннях або приміщеннях з контрольованим кліматом, де корозійний вплив низький. Це економічно ефективніший варіант для великогабаритних збірок шаф, де середовище встановлення є передбачуваним.

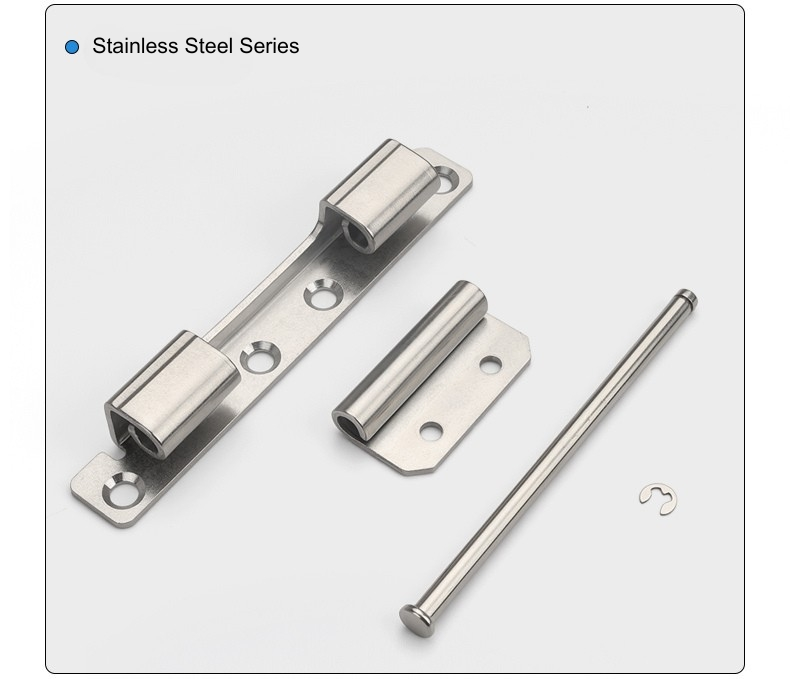

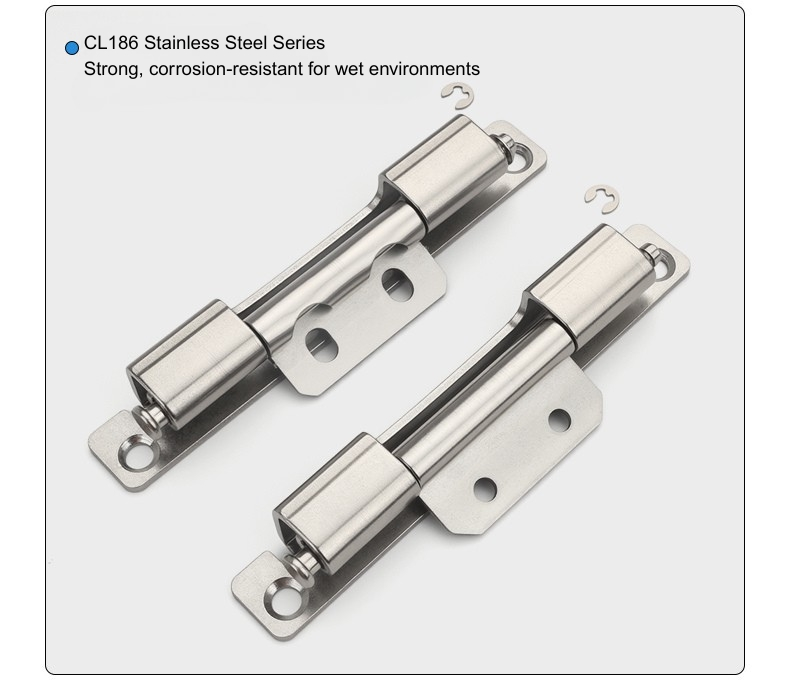

Дверна петля з нержавіючої сталі є правильним вибором для відкритих розподільних пристроїв, вологих підсобних приміщень, прибережних установок або будь-яких застосувань, де корпус буде стикатися з вологою протягом терміну служби. Нержавіюча сталь також має тенденцію бути специфікованою, коли стандартне оздоблення корпусу вимагає узгодженого вигляду поверхні всієї фурнітури, оскільки вона зберігає свій вигляд краще, ніж оцинкована сталь, з часом у складних умовах.

FAQ

Q1: Які варіанти доступні для CL186?

CL186 поставляється в чотирьох варіантах: вуглецева сталь з круглими отворами, нержавіюча сталь з круглими отворами, вуглецева сталь з щілинами та нержавіюча сталь з щілинами. Усі мають однакові розміри корпусу та геометрію зачеплення каналів рами.

Q2: Яка різниця між версією з круглим отвором і версією з щілиною?

Версія з круглим отвором фіксує петлю у встановленому положенні після закручування. Версія з щілинними отворами дозволяє регулювати монтажну позицію перед остаточним затягуванням, що корисно, коли потрібно точно налаштувати вирівнювання дверей під час встановлення або коли є відмінності в геометрії рами між шафами.

Q3: Як встановлюється CL186?

CL186 кріпиться гвинтами. Монтажна стулка кріпиться до дверної панелі за допомогою передбачених отворів, а корпус петлі з’єднується з каналом рами шафи. Для цієї моделі зварювання не потрібно.

Q4: Які основні розміри CL186?

CL186 має загальну висоту 108 мм з довжиною корпусу 125 мм і внутрішнім прольотом 75 мм. Стовбур Φ6 мм. Монтажне крило має висоту 140 мм з основою 20 мм. Ширина каналу рамки 20,5 мм (+0,4 мм), глибина 15 мм (-0,3 мм).

Q5: Який матеріал вибрати для зовнішніх корпусів?

Версія з нержавіючої сталі є правильним вибором для установки на відкритому повітрі, у вологому середовищі або в будь-якому місці, де стійкість до корозії є довгостроковою вимогою. Версія з оцинкованої вуглецевої сталі підходить для стандартних внутрішніх шаф.

Q6: CL186 є прихованою петлею?

Так — дверна петля розподільчого пристрою CL186 знаходиться всередині каналу рами шафи, коли двері закриті, не залишаючи видимої фурнітури на зовнішній стороні дверей. Корпус петлі повністю втоплений в профіль рами.

Q7: Чи можна зняти двері після встановлення?

так CL186 — це знімна петля — двері можна підняти з каналу рами без інструментів, коли петлю від’єднано. Це робить його практичним для конвеєрних ліній і технічного обслуговування шаф, де необхідно періодично знімати двері.

Q8: Для яких типів шаф підходить CL186?

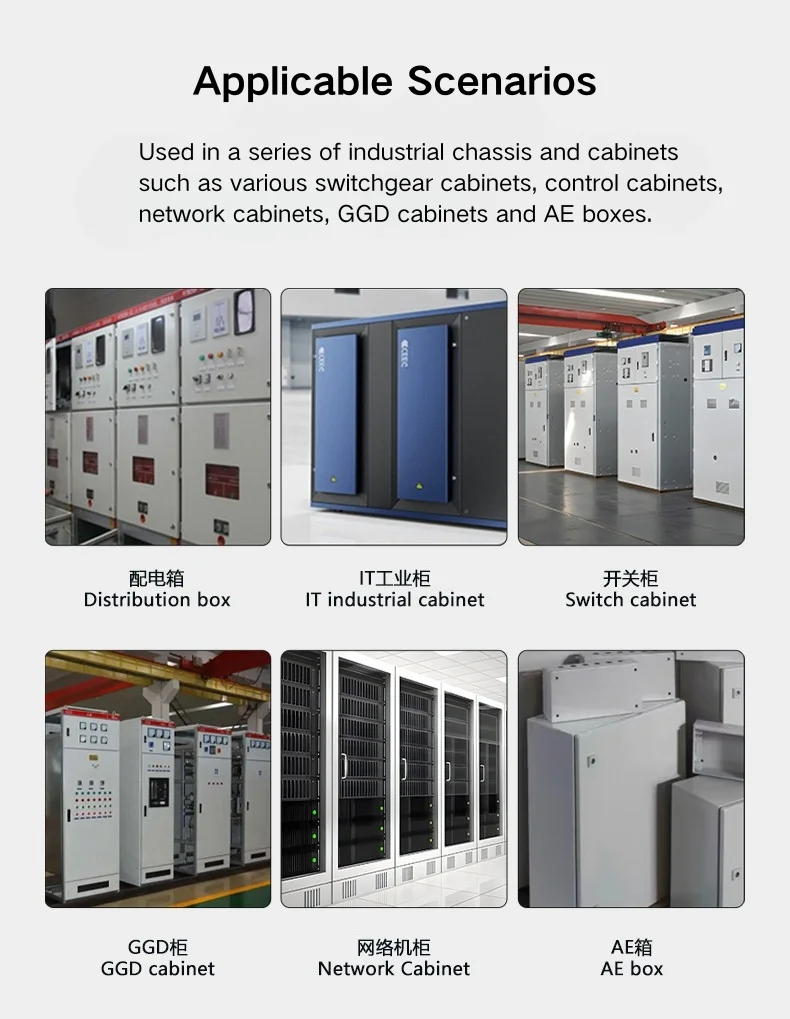

Прихована петля CL186 використовується на розподільних шафах, електричних розподільних коробках, дверях шаф керування та корпусах промислового обладнання — скрізь, де бажано використовувати знімну приховану петлю з чистим зовнішнім профілем.
