Петля з цинкового сплаву шафи RMU

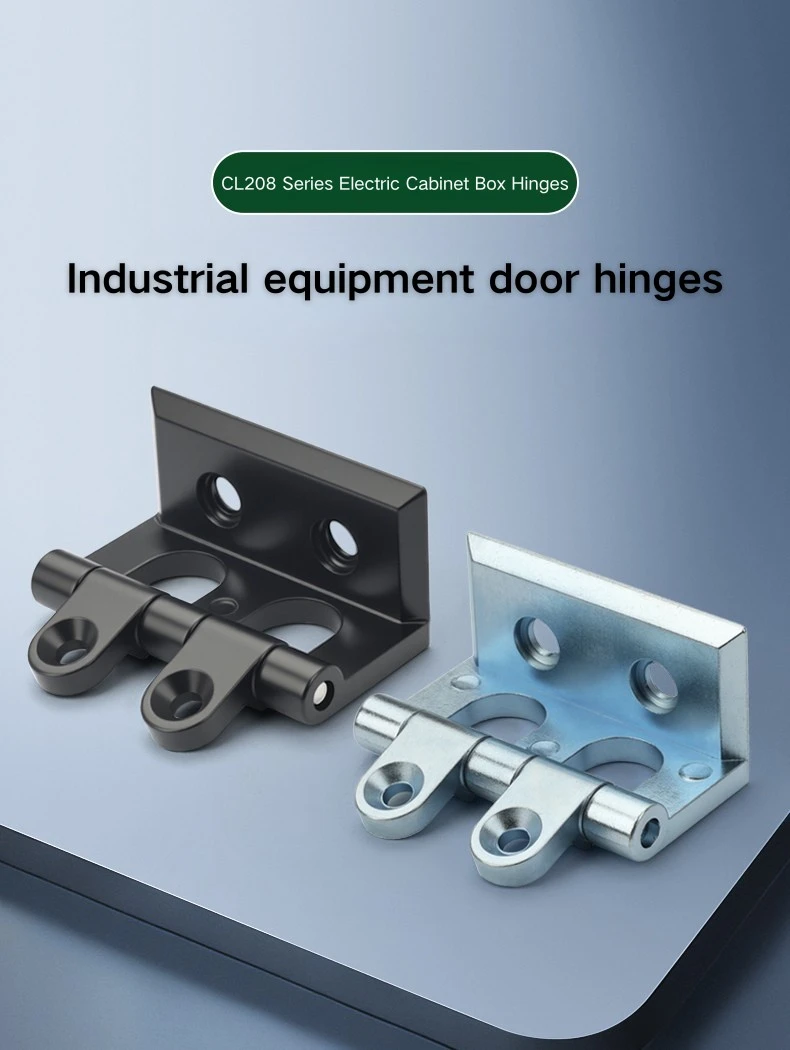

Для тих, хто купує фурнітуру для шаф RMU від Yitai Lock in volume, RMU Cabinet Zinc Alloy Hinge CL208 використовує двоствольну конструкцію з двома стволами Φ8 мм і штифтом Φ4 мм, що дає петлі ширшу несучу поверхню, ніж одноствольна петля такого ж розміру. Загальний розмір становить 48 × 26 мм, встановлений за допомогою зварювання, а два варіанти обробки — чорний і яскравий хром — покривають найпоширенішу обробку поверхні шафи на ринку RMU та розподільних пристроїв.

Конструкція та розміри

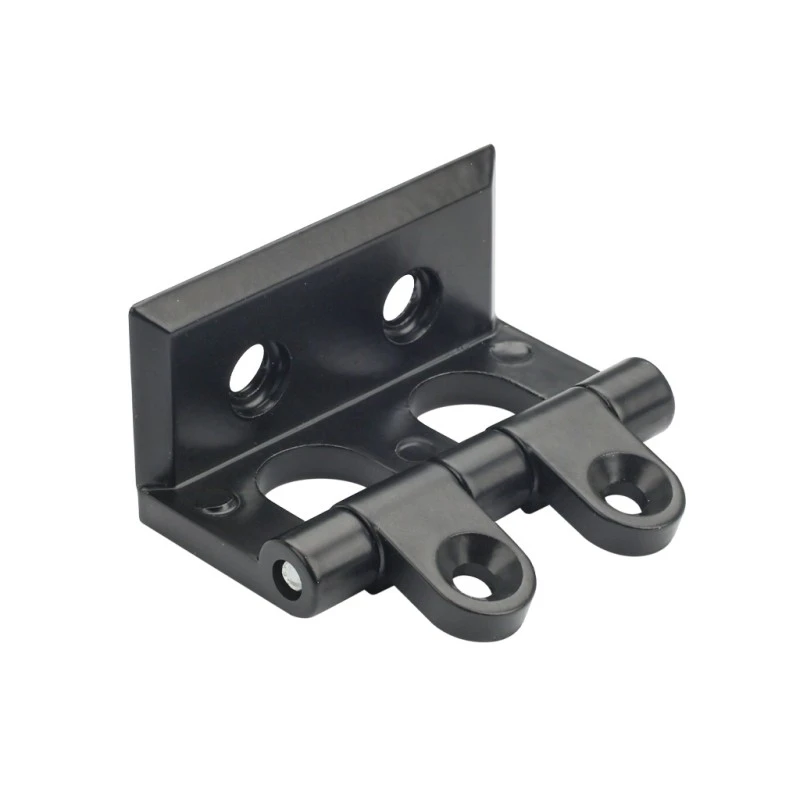

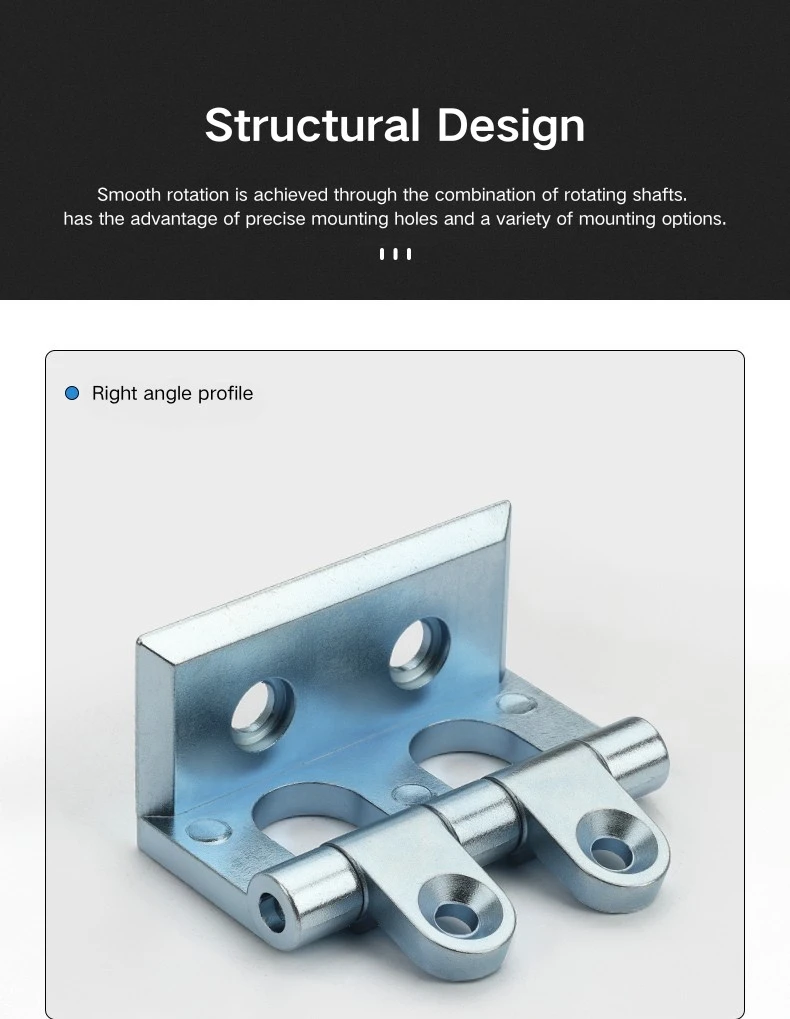

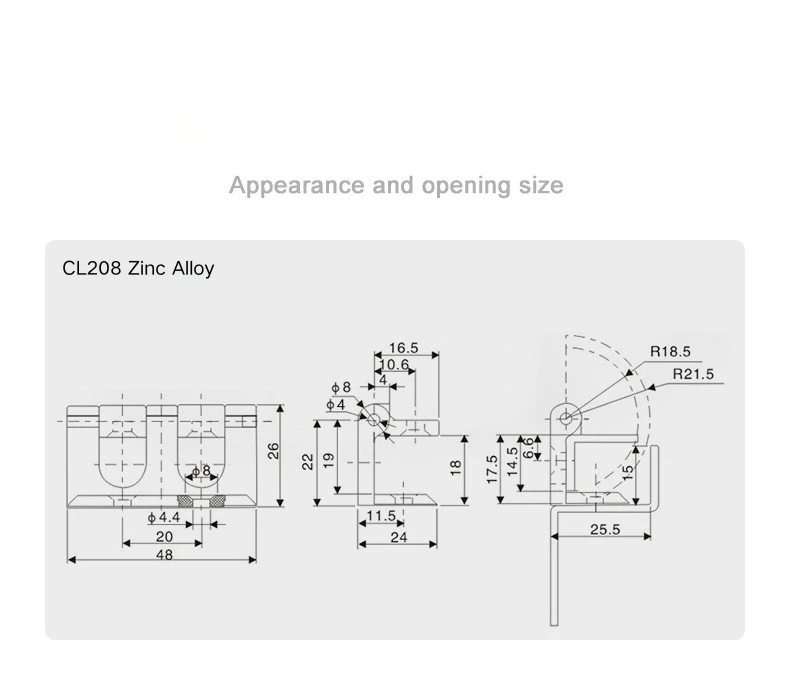

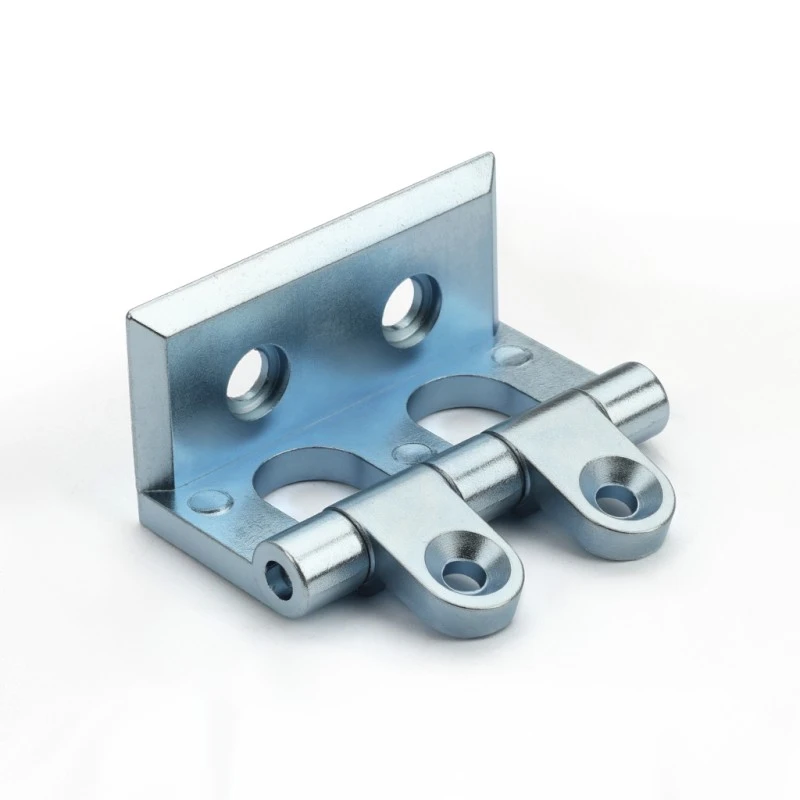

Петлі корпусу RMU із цинкового сплаву мають загальну ширину 48 мм і 26 мм у висоту з проміжком між двома монтажними крилами 20 мм. Петля RMU Cabinet Zinc Alloy Hinge використовує два барабани Φ8 мм на спільному штифті Φ4 мм, а не один шарнір — ширша опорна поверхня розподіляє навантаження на дверцята більш рівномірно та краще витримує багаторазове використання. Вузол стовбура розташований на відстані 16,5 мм від краю стулки з центром штифта на 10,6 мм.

З боку бічного профілю петля RMU Cabinet Zinc Alloy Hinge має глибину зачеплення дверної панелі 24 мм і ширину до рами 25,5 мм. Секція зачеплення рами має висоту 22 мм з основою 11,5 мм, а загальна висота бічного зазору становить 17,5 мм із внутрішньою сходинкою 14,5 мм і зсувом штифта 6,6 мм — розміри, які відповідають геометрії каналу рами, типовій для конструкцій RMU та розподільних шаф.

Кут відкривання та керування дверима

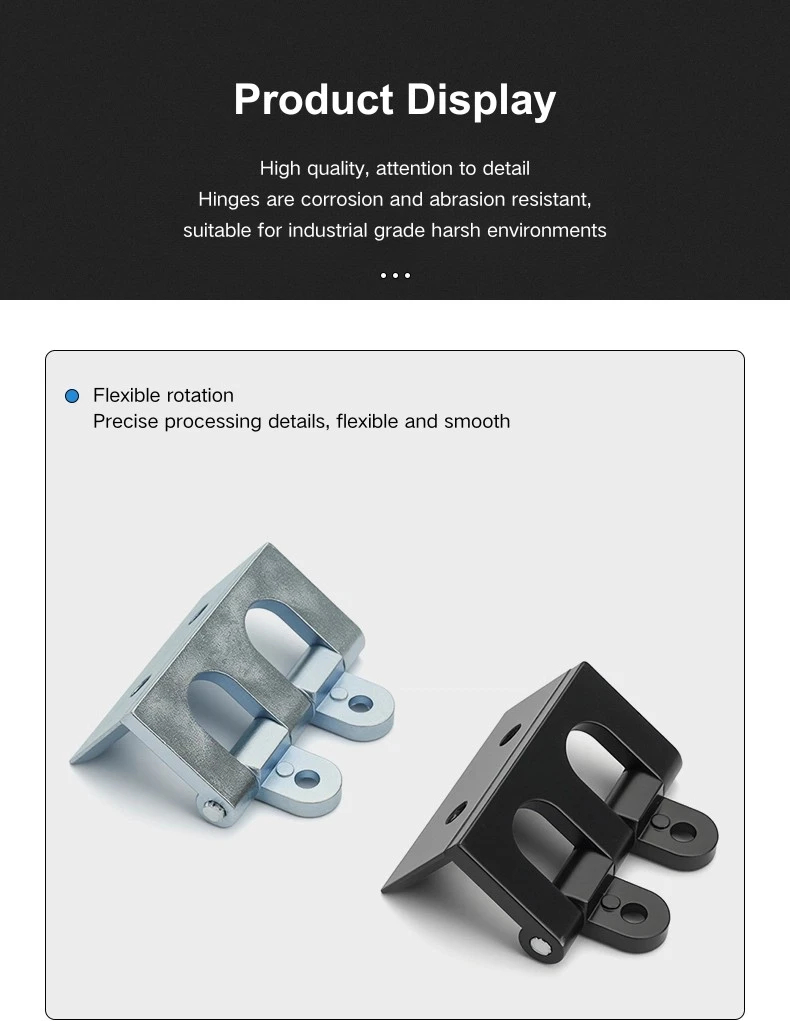

Особливістю петлі з цинкового сплаву RMU Cabinet є кут відкривання 270°. Більшість стандартних петель шафи відкриваються на 90°, 120° або 180° — поворот на 270° означає, що дверцята можуть відкидатися майже рівно до стінки шафи, а не зупинятися під прямим кутом або наполовину. У додатках RMU та кільцевих головних блоків це має реальну різницю, коли технікам потрібен безперешкодний доступ до внутрішньої частини для встановлення, обслуговування або прокладки кабелів.

Радіус дуги петлі з цинкового сплаву шафи RMU становить від R18,5 мм до R21,5 мм у діапазоні повороту, який визначає межу зазору, через яку проходять двері під час відкривання. Це варто врахувати під час планування шафи — уздовж шафи має бути достатньо вільного простору, щоб двері могли повністю відкриватися без перешкод.

Параметри обробки та застосування

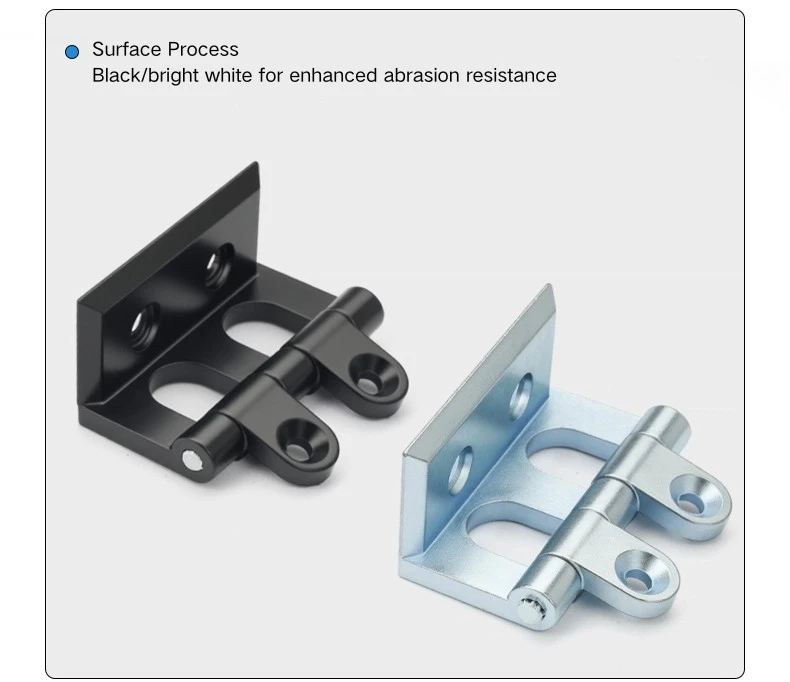

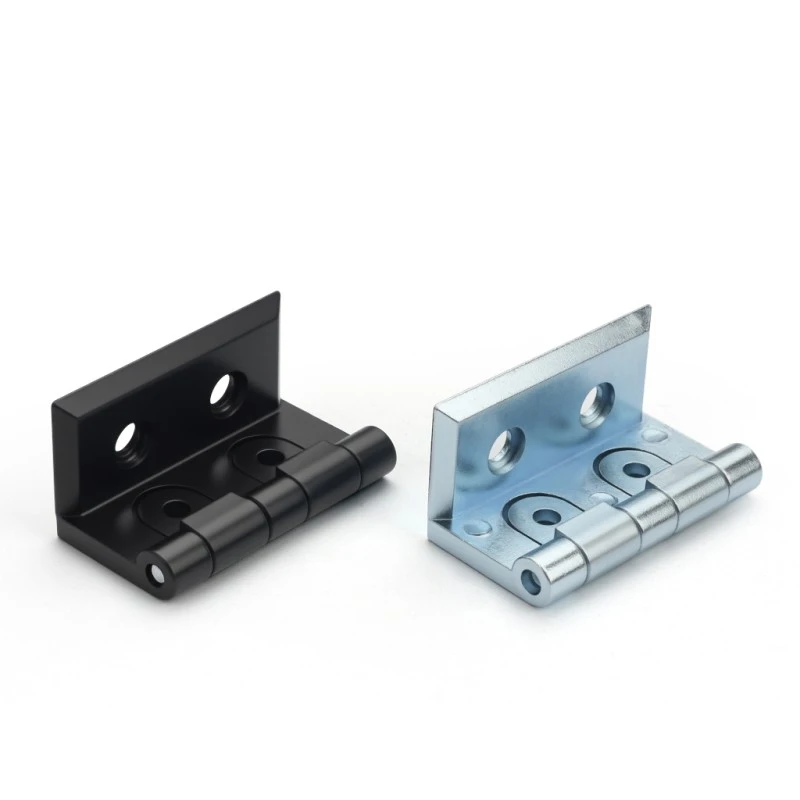

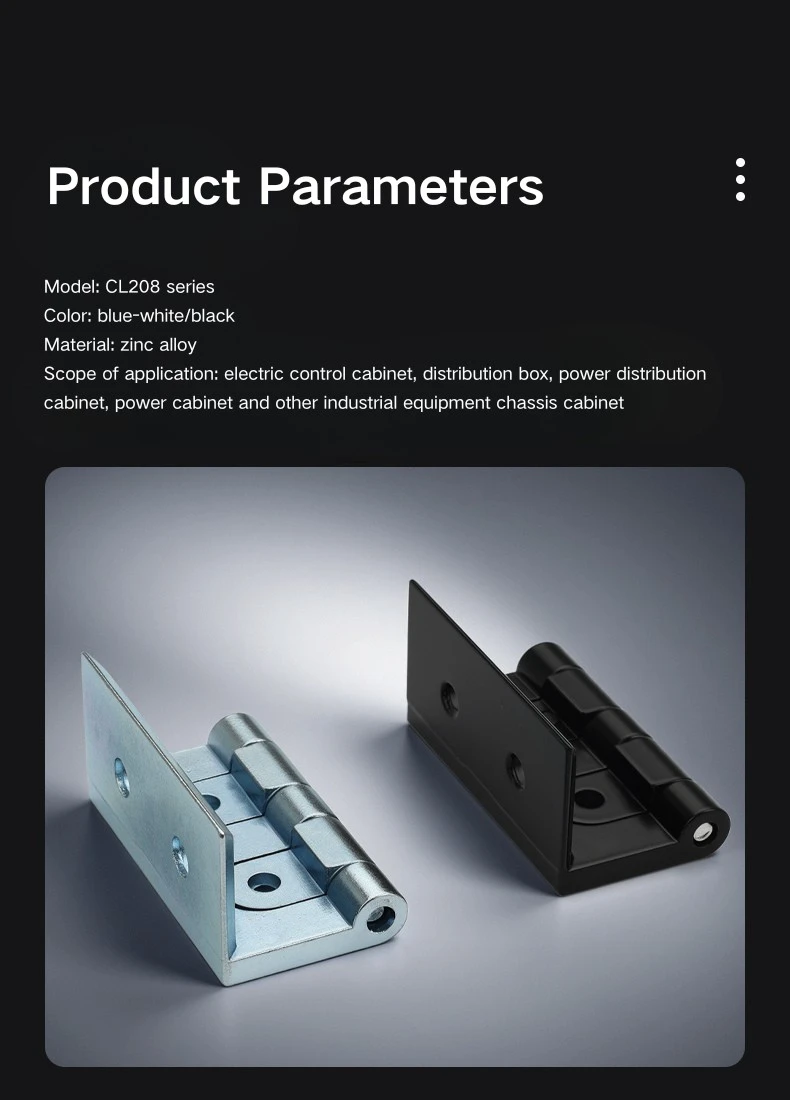

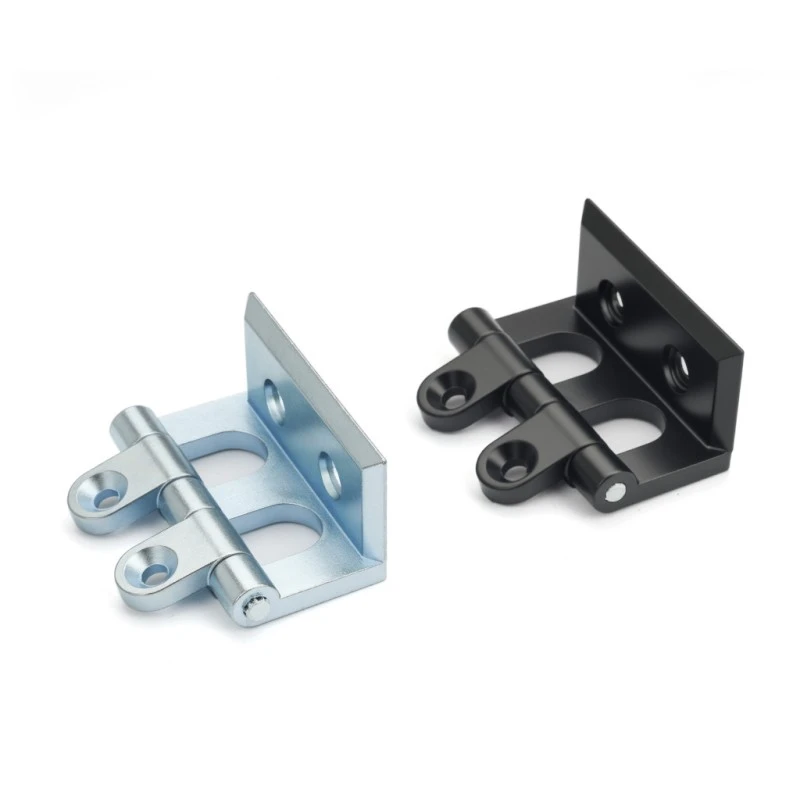

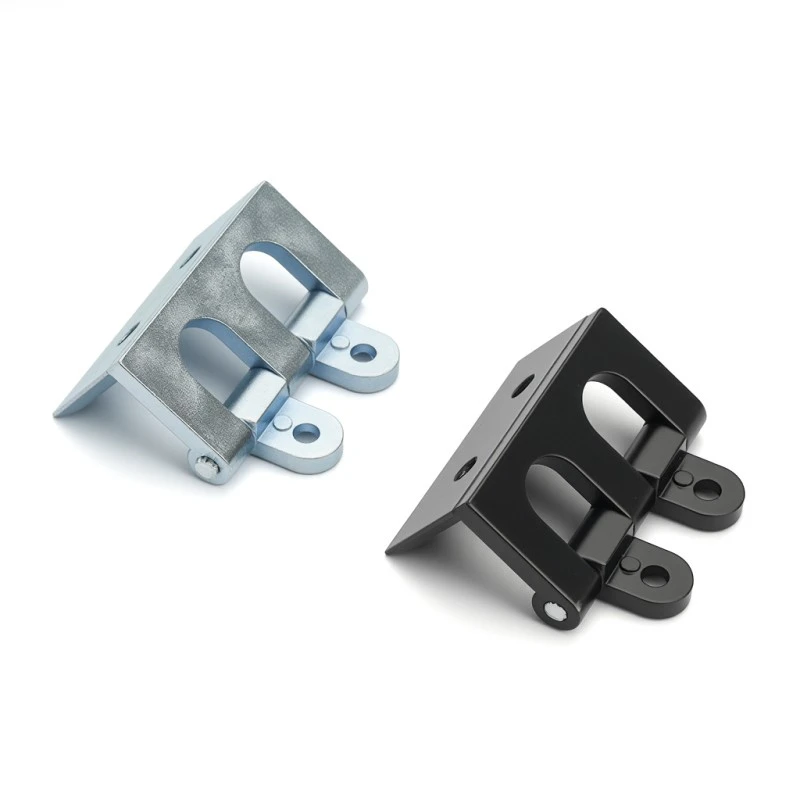

Петлі для корпусу RMU із цинкового сплаву доступні в двох варіантах обробки: чорний і яскравий хром. Чорний колір підходить для корпусів шаф із темним порошковим покриттям і є більш поширеним вибором у конструкціях RMU, де зовнішня частина шафи є стандартною промисловою обробкою. Яскравий хром надає полірованого, світловідбиваючого вигляду та добре підходить для світліших або декоративних панелей корпусу, де оздоблення петель є частиною загальної естетики шафи.

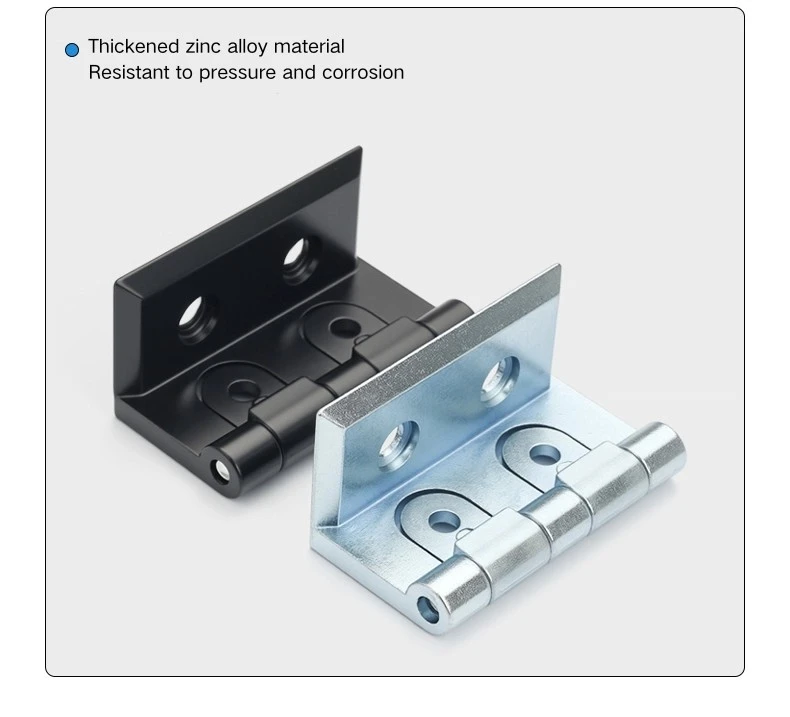

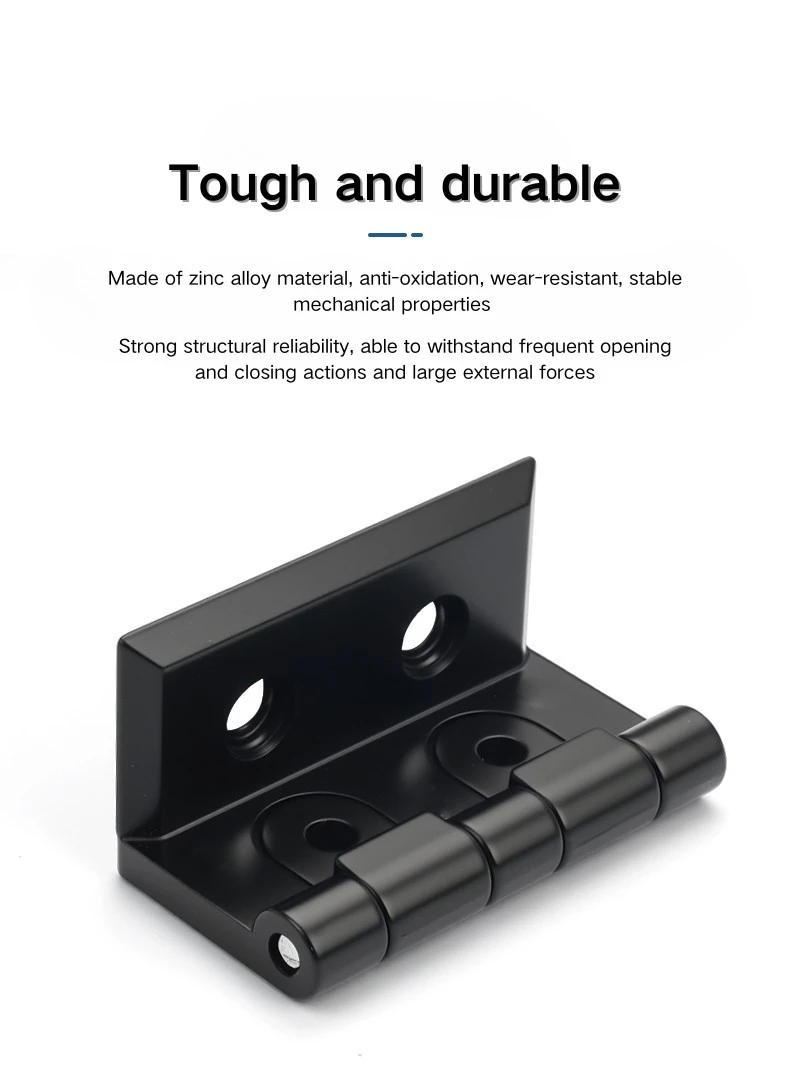

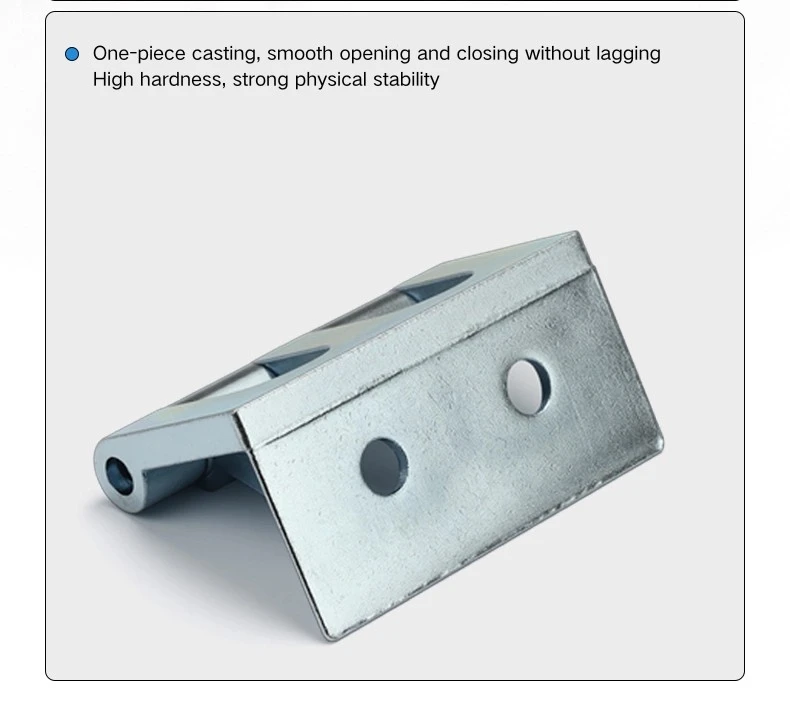

Обидва покриття петлі RMU Cabinet Zinc Alloy Hinge приварюються безпосередньо до рами шафи під час виготовлення, тому вибір покриття є постійним рішенням на етапі виготовлення. Конструкція зі сплаву цинку добре справляється з типовими промисловими умовами всередині приміщень, а литий корпус забезпечує постійну точність розмірів у виробничих партіях — це корисно, коли петлі потрібно точно вирівняти з відповідним каналом рами в кількох шафах.

FAQ

Q1: Який кут відкриття петлі CL208?

CL208 відкривається на 270°, що дозволяє дверцятам відкидатися вздовж рами шафи майже повністю. Це головна причина, чому його вказано для шаф RMU та кільцевих головних блоків, де повний доступ досередини є звичайною вимогою.

Q2: Які габаритні розміри CL208?

Петля корпусу з цинкового сплаву CL208 має ширину 48 мм і висоту 26 мм із внутрішнім проміжком між монтажними стулки 20 мм. Діапазон сторони рами становить 25,5 мм, а глибина зачеплення дверної панелі – 24 мм.

Q3: Як встановлюється CL208?

CL208 — це зварна петля — вона кріпиться до рами шафи та дверної панелі за допомогою зварювання під час виготовлення. Для цієї моделі немає можливості кріплення гвинтами.

Q4: Які варіанти обробки доступні?

CL208 випускається зі сплаву чорного цинку та яскравого хромоцинкового сплаву. Чорний колір є стандартним вибором для темних корпусів або корпусів з порошковим покриттям; яскравий хром підходить для більш світлої або декоративної обробки шаф.

Q5: Для яких типів шаф призначений CL208?

CL208 призначений в основному для кільцевих головних шаф, а також використовується в електричних розподільних коробках, промислових шафах управління та корпусах розподільних пристроїв. Кут відкривання 270° особливо актуальний для застосувань RMU, де повний просвіт дверей є функціональною вимогою.

Q6: Чи потрібен зазор для повороту дверей на 270°?

так Відчиняючись, двері проходять по дузі від R18,5 до R21,5 мм. Під час планування шафи переконайтеся, що вздовж шафи є достатній вільний простір, щоб двері могли повністю відкритися, не торкаючись прилеглих конструкцій чи обладнання.

Q7: Чи доступний CL208 з нержавіючої сталі?

CL208 наразі доступний лише у цинковому сплаві, у чорному та яскравому хромованому виконанні. Для варіантів петель для шафи з нержавіючої сталі інші моделі в асортименті Yitai Lock можуть бути більш придатними залежно від вашого застосування.
