Петлі з боковим кріпленням для дверей силового шафи

Огляд модельного ряду та серій

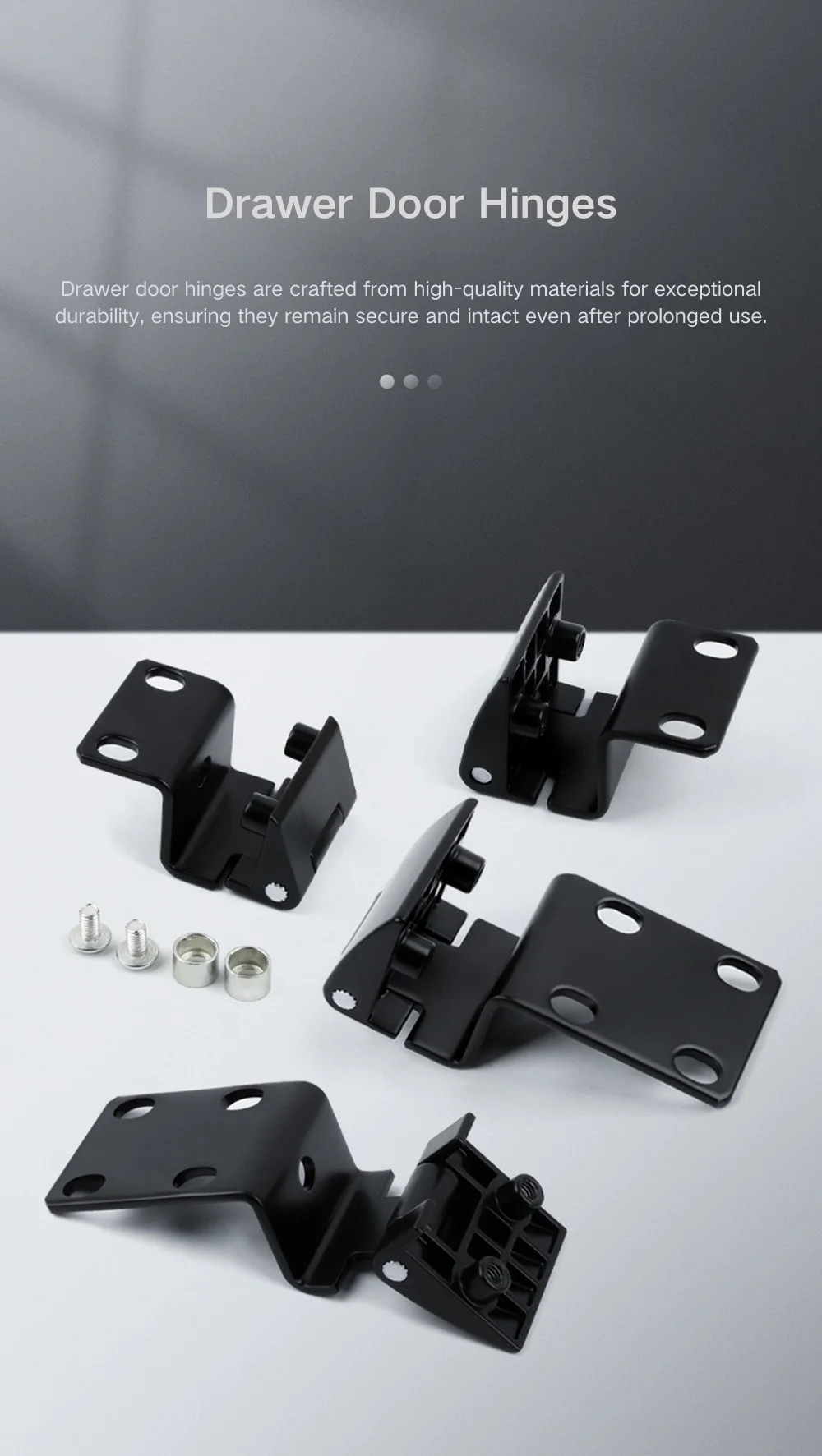

Вигнуті петлі з бічним кріпленням дверей силового шафи організовані в чотири серії. Серія CL803 охоплює три моделі — CL803A-25, CL803B-20, CL803B-25 і CL803D-25 — усі виготовлені з чорного цинкового сплаву з шириною передньої панелі 36 або 39 мм залежно від моделі. CL803A-25 використовує двогвинтову передню пластину 39 × 20 мм з відстанню між отворами 12 мм; в моделях CL803B і CL803D використовується пластина 36 × 25 мм з кріпленням в пазах.

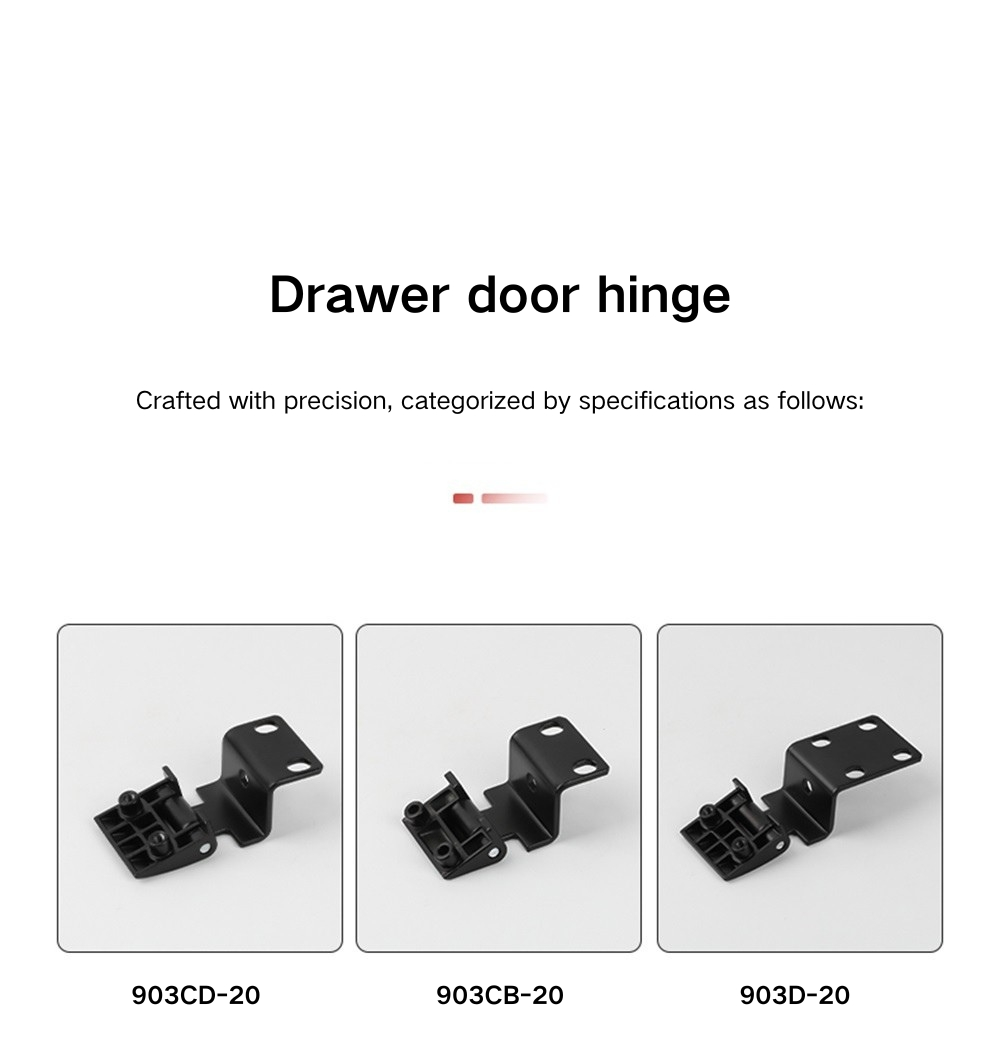

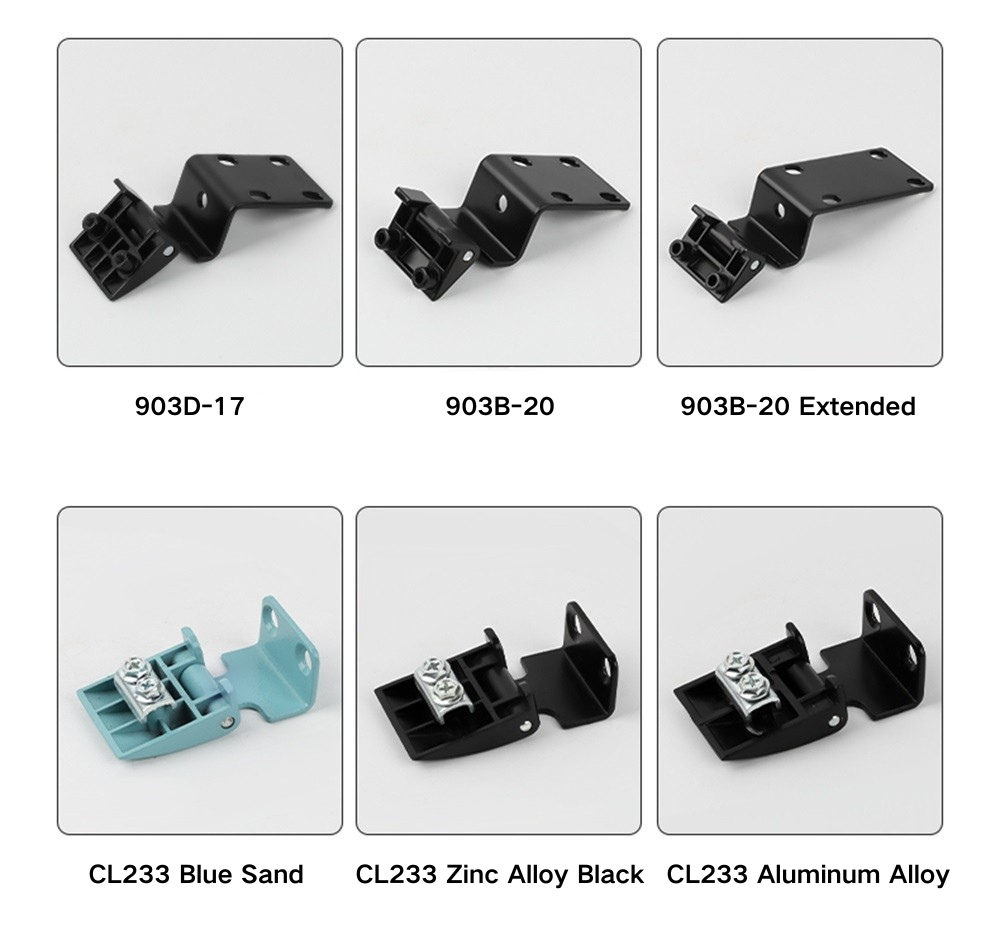

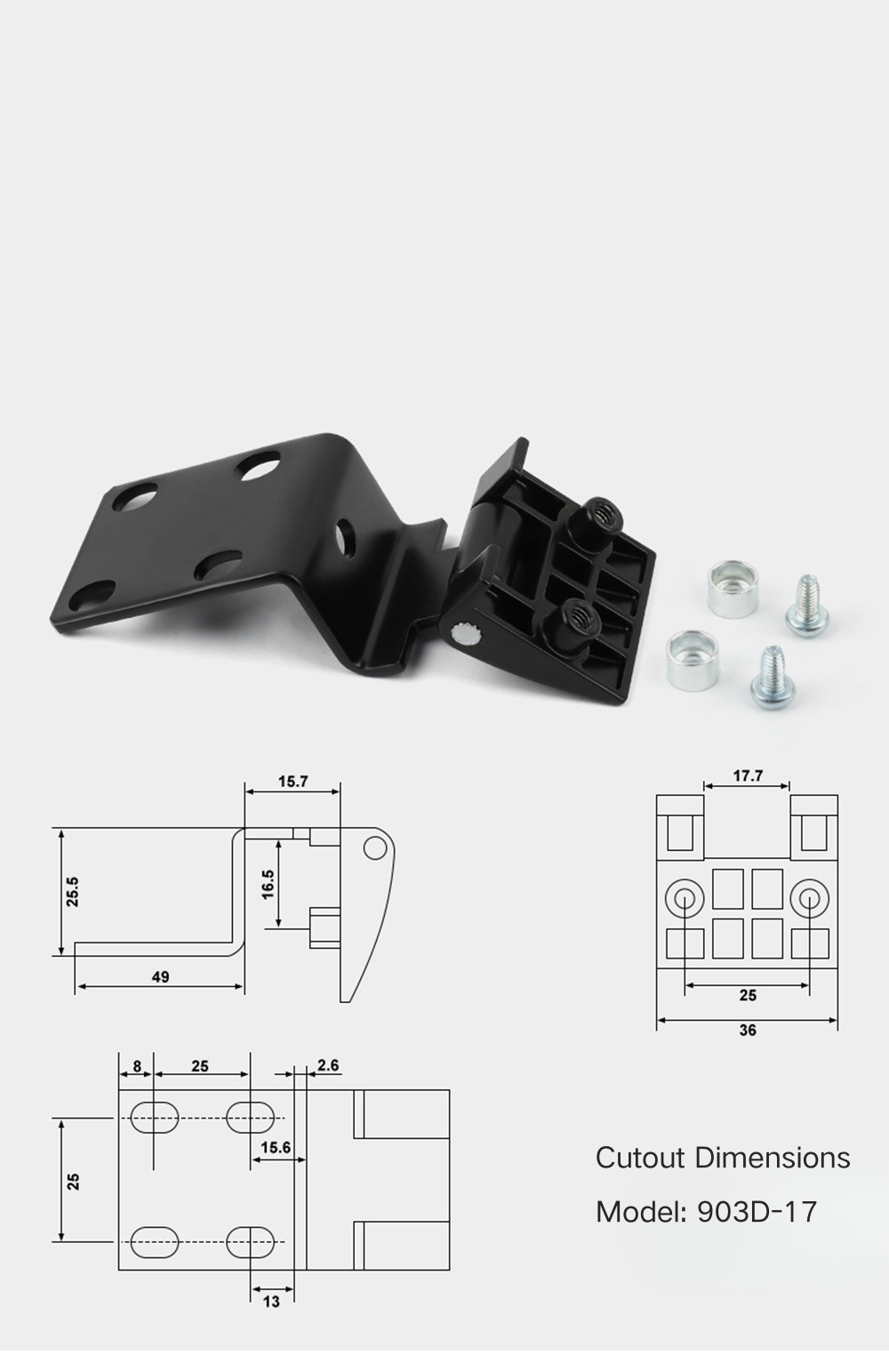

Серія CL901 включає в себе CL901B-17, CL901B-20 і CL901D-17, усі з передньою пластиною 36 × 17,5 мм і постійним зміщенням отворів 8 мм + 2,5 мм. Серія CL903 є найбільшою групою в асортименті петель із семи моделями, включаючи CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 і CL903D-20, що охоплюють як стандартну, так і розширену глибину рами. Модель CL233 завершує асортимент із чорного цинкового сплаву, піщано-блакитного цинкового сплаву та алюмінієвого сплаву з передньою пластиною 39 × 20 мм і відстанню між отворами 12 мм, як у CL803A-25.

Розміри по серії

Серія CL803 згинальних петель із боковим кріпленням має загальну ширину від 18,5 мм до 23,5 мм і висоту від 26 мм до 28,5 мм у своїх моделях. CL803A-25 має ширину 23 мм і висоту 26 мм із внутрішньою глибиною 22,5 мм; CL803B-20 має ширину 18,5 мм із внутрішньою глибиною 16 мм; CL803B-25 має ширину 23,5 мм і висоту 28,5 мм із внутрішньою глибиною 16 мм; і CL803D-25 має ширину 23,5 мм і висоту 26,5 мм із внутрішньою глибиною 16,5 мм. Усі моделі CL803 мають ширину основи 26 мм і висоту монтажної пластини 20 мм.

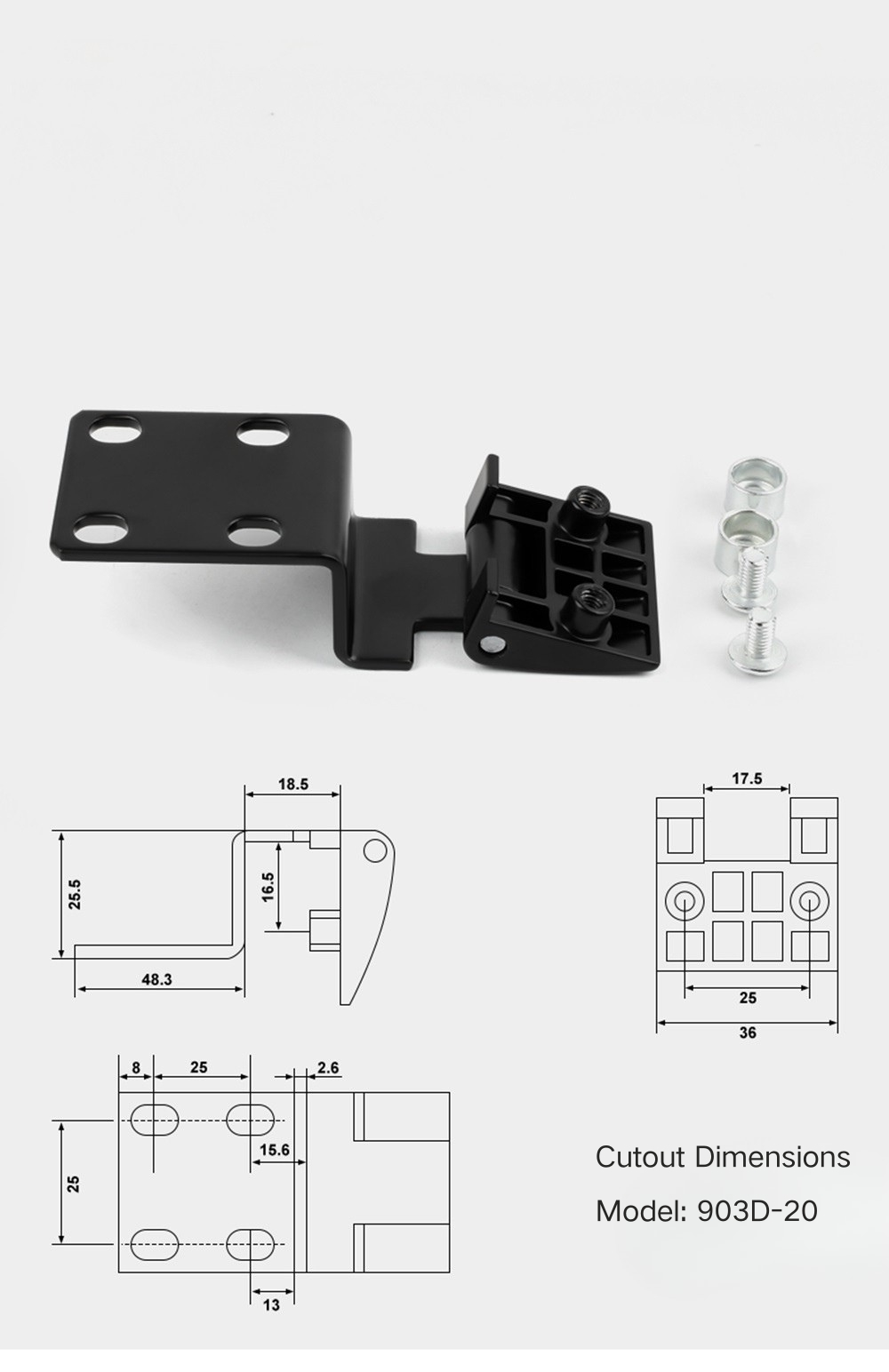

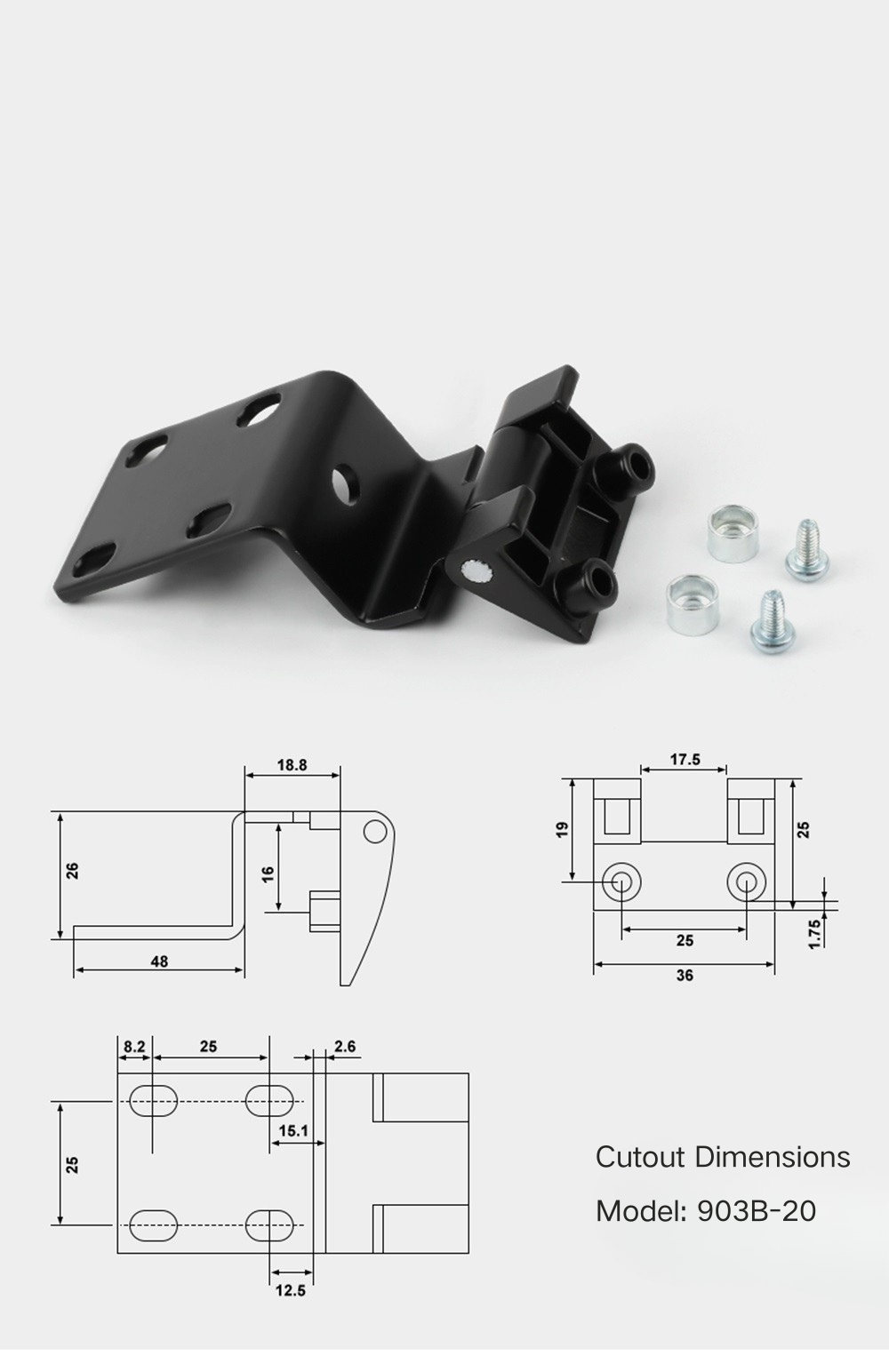

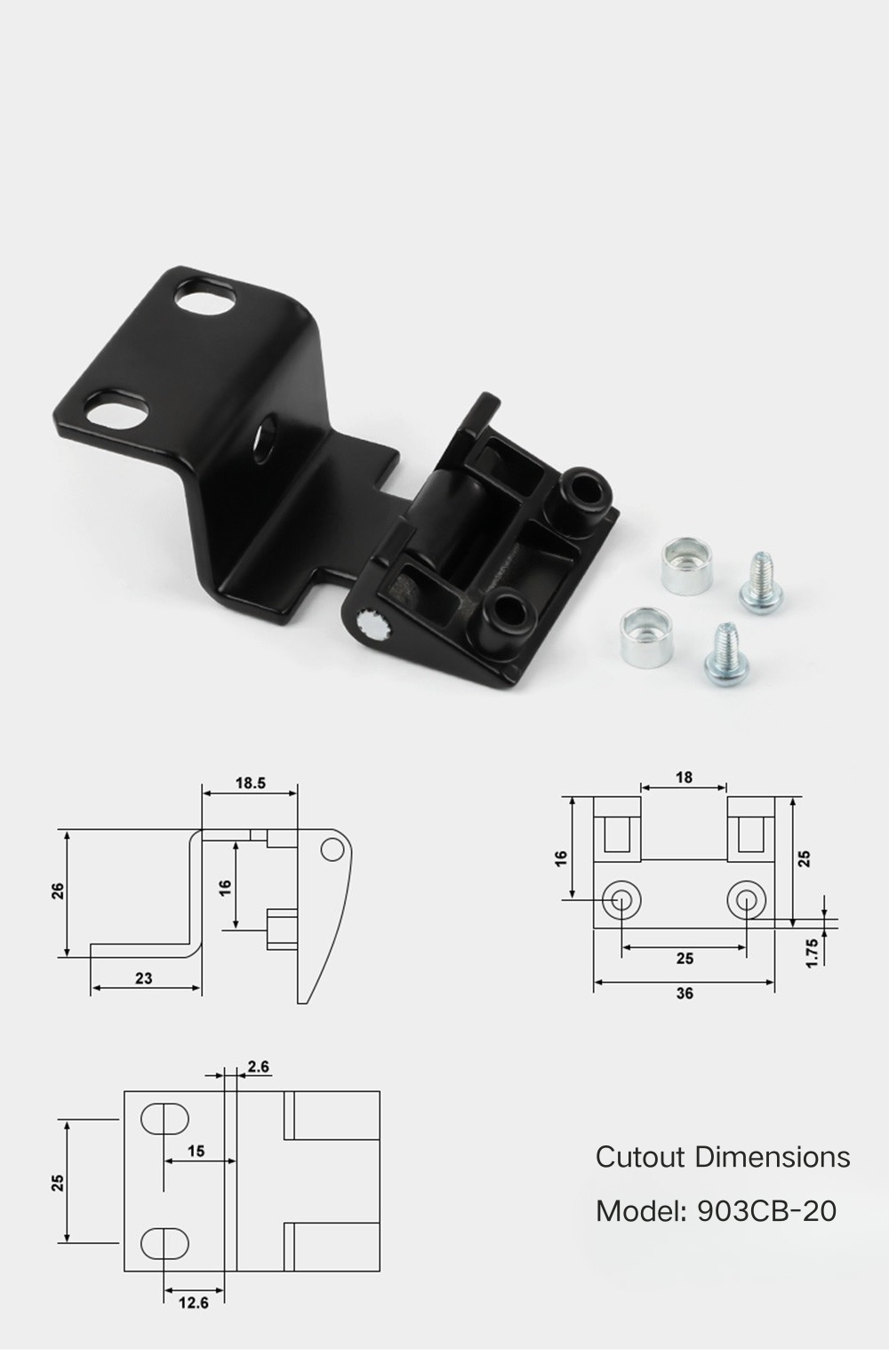

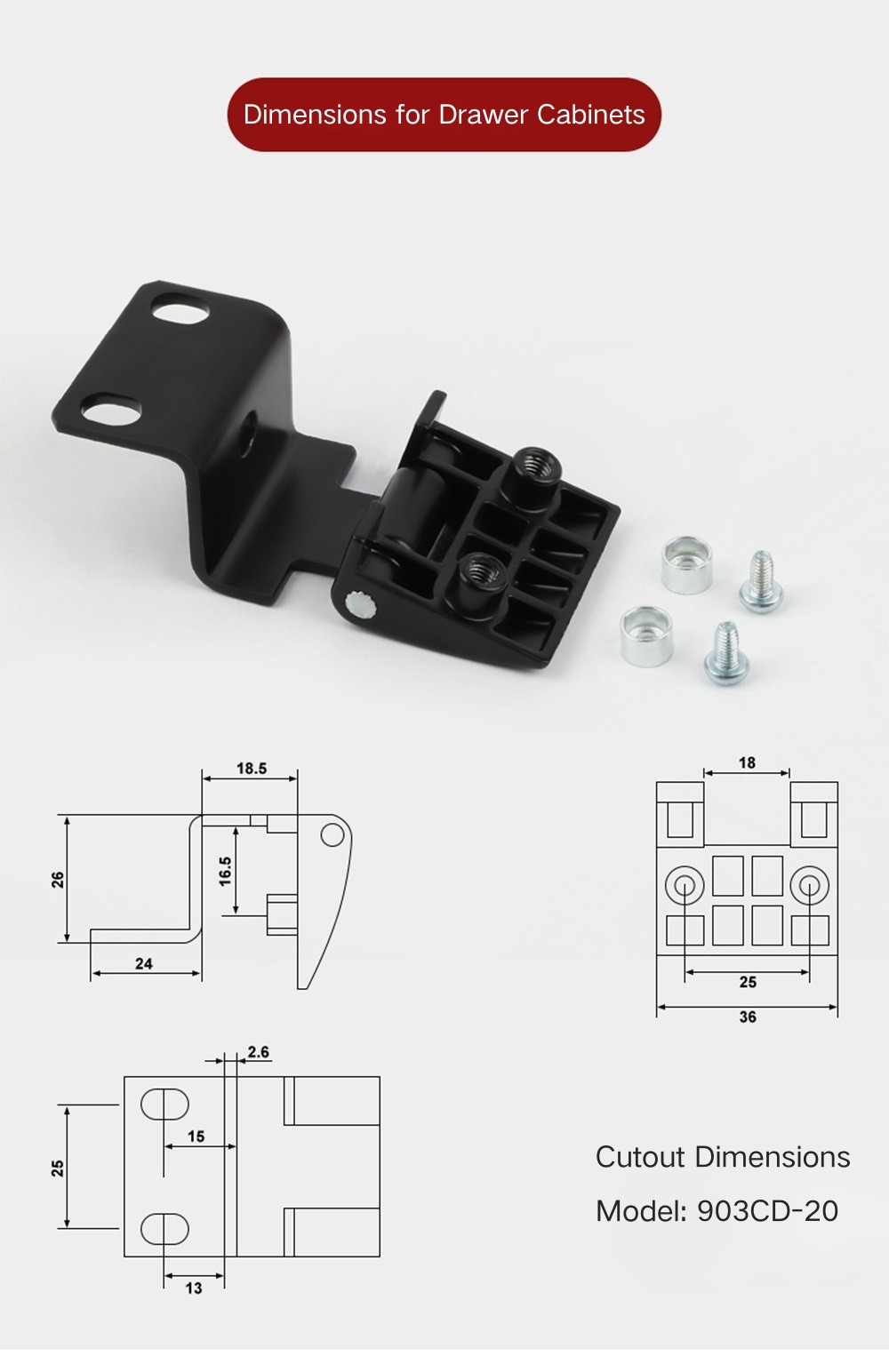

Серія CL901 є помітно вищою за інші моделі в лінійці Power Cabinet Doors Side-Mount Bend Hinge — усі три мають загальну висоту 39,5 мм, ширину від 15,5 мм до 18,5 мм і постійну внутрішню глибину 16,5 мм по всій дошці. Ширина основи становить 20 мм для CL901B-17, 20,5 мм для CL901B-20 і 21 мм для CL901D-17. Серія CL903 охоплює ширший діапазон — ширина основи від 48 мм до 73,8 мм у розширеній моделі та загальна висота від 25,5 мм до 26 мм. CL233 має загальні розміри 24,5 × 24,5 мм із внутрішньою глибиною 22 мм, монтажною пластиною 39,3 мм і зсувом отвору 7,5 мм + 15 мм на передній панелі.

Сценарії застосування

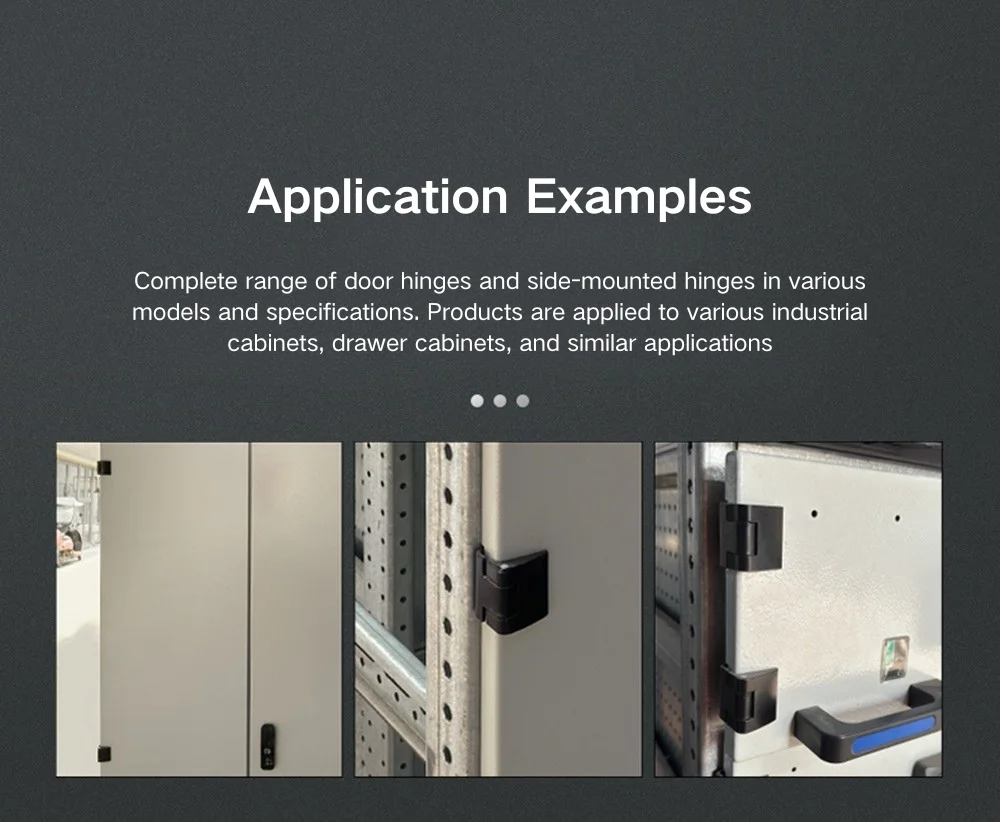

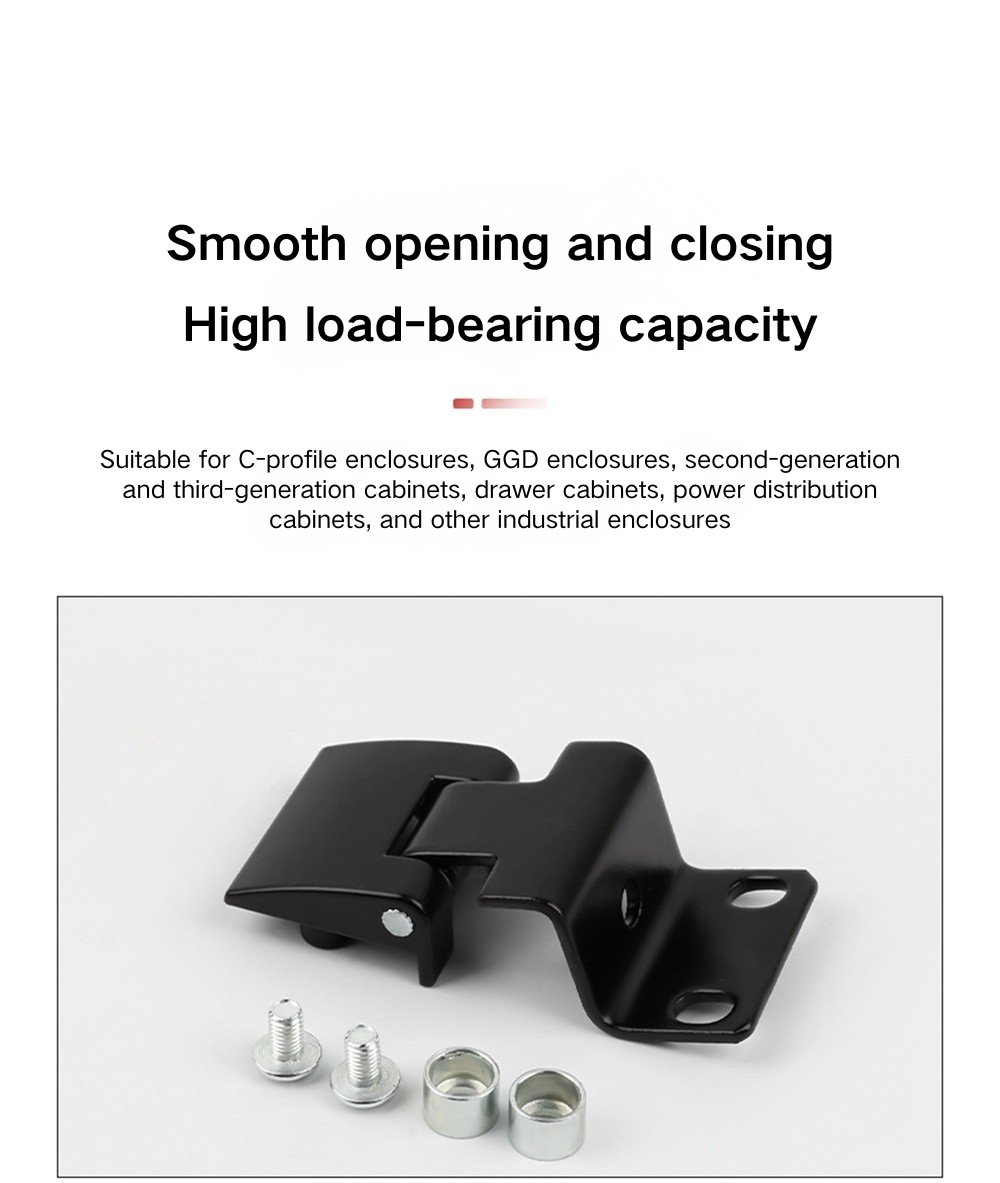

Згинальна петля з бічним кріпленням дверей Power Cabinet Doors розроблена спеціально для каркасів шаф, виготовлених із сталевих профілів С-подібного перерізу, що є стандартним методом конструкції для електричних шаф GGD, розподільних шаф другого та третього поколінь, висувних шаф і силових шаф. Зігнутий профіль корпусу петлі зачіпляється за кромку С-подібного перерізу, а передня пластина прикручується до лицьової панелі дверцят, що є стандартним способом встановлення для цього типу шафи та не вимагає модифікації стандартних профілів рами.

Крім основних застосувань GGD і силових шаф, цей продукт також підходить для інших промислових корпусів, побудованих на сумісних C-подібних або подібних гнутих сталевих профілях. CL233 із пісочно-блакитного цинкового сплаву іноді вказується, якщо зовнішня частина шафи має кольорове кодування, тоді як варіант CL233 із алюмінієвого сплаву є легшим варіантом для корпусів, де важливою є вага. Діапазон розмірів моделей CL803, CL901 та CL903 означає, що більшість стандартних глибин рами та товщини дверних панелей на ринку GGD та силових шаф охоплюються однією сім’єю продуктів.

FAQ

Q1: Які серії входять до цього асортименту петель?

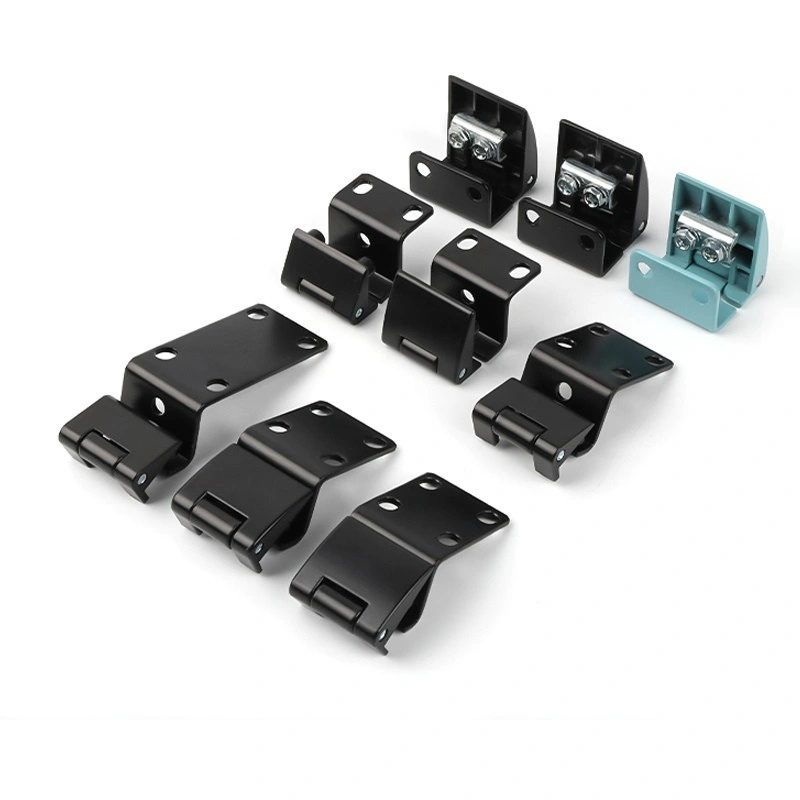

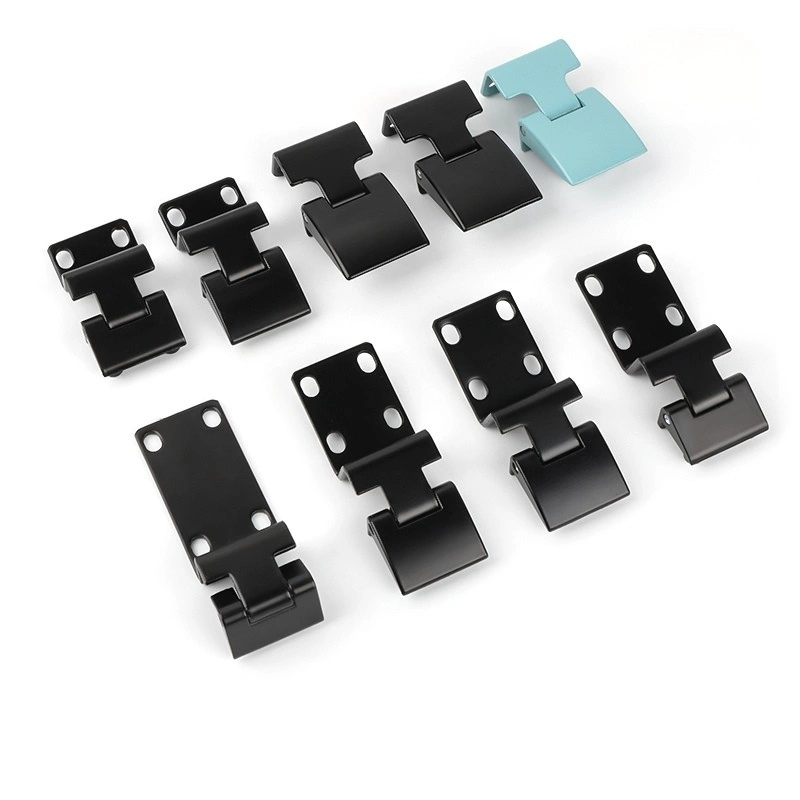

Асортимент охоплює чотири серії: CL803 (чотири моделі), CL901 (три моделі), CL903 (сім моделей) і CL233 (три варіанти). Усі виготовлені з чорного цинкового сплаву, крім CL233, який також доступний у пісочно-блакитному цинковому сплаві та алюмінієвому сплаві.

Q2: Для яких типів шаф призначена ця петля?

Згинальна петля для бічного кріплення призначена для каркасів шаф C-подібного перерізу, включаючи електричні шафи GGD, розподільні шафи другого та третього покоління, шафи з висувними ящиками та силові шафи. Він не призначений для плоских або зварних типів корпусів.

Q3: Як встановлюється ця петля?

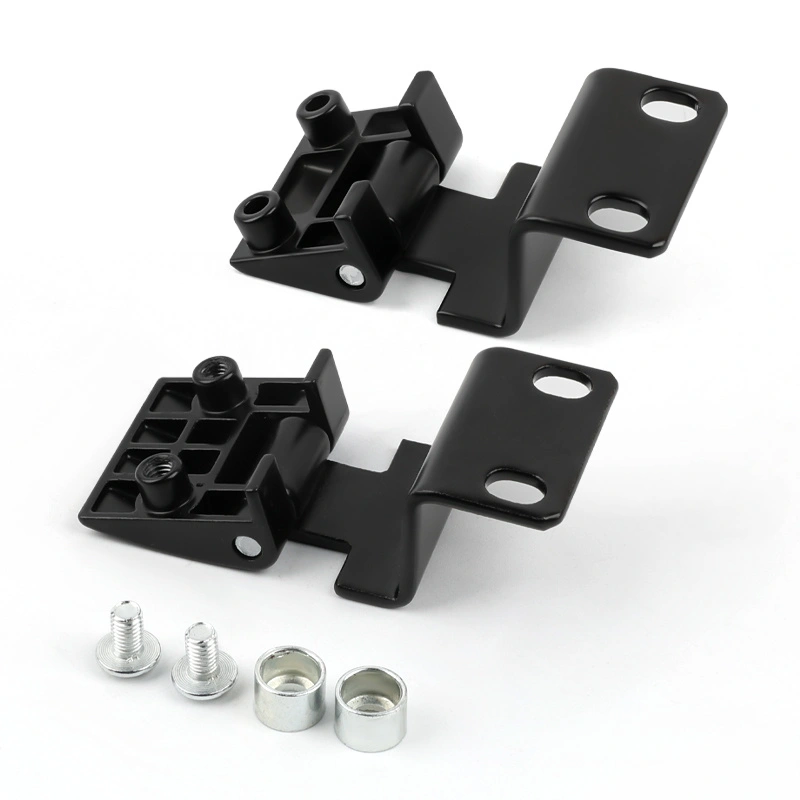

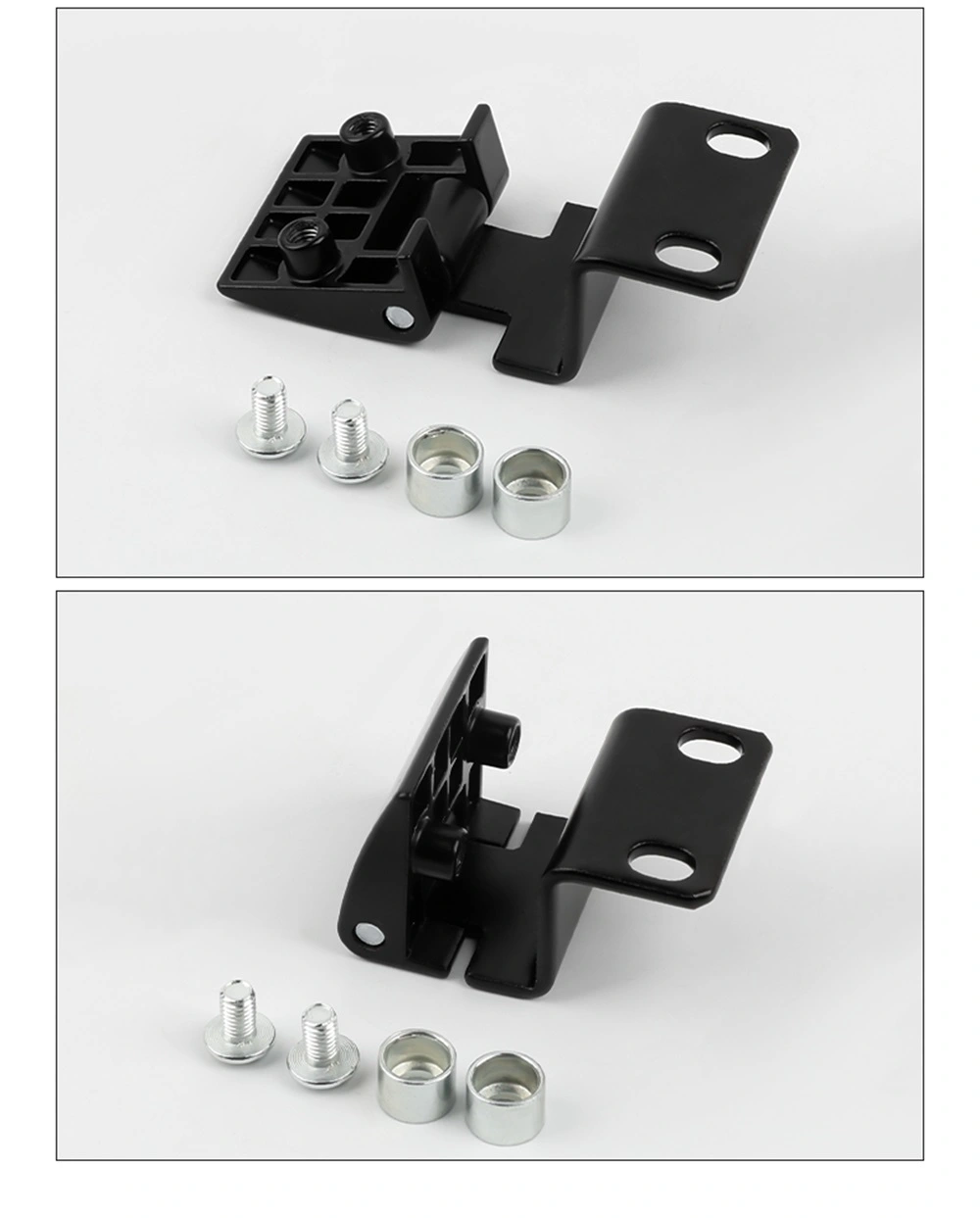

Всі моделі кріпляться гвинтами. Зігнутий корпус петлі зачіпляється за кромку рами С-подібного перерізу, а передня монтажна пластина прикручується до поверхні дверної панелі. Зварювання не потрібно.

Q4: Яка різниця між серіями CL803, CL901 і CL903?

Серії відрізняються габаритними розмірами, глибиною рами та конфігурацією монтажної пластини. Моделі CL901 є найвищими із загальною висотою 39,5 мм; моделі CL803 більш компактні; Моделі CL903 охоплюють найширший діапазон ширини основи, включаючи розширений варіант 73,8 мм. Вибирайте на основі конкретного профілю рами та розмірів дверної панелі.

Q5: Чим CL233 відрізняється від інших серій?

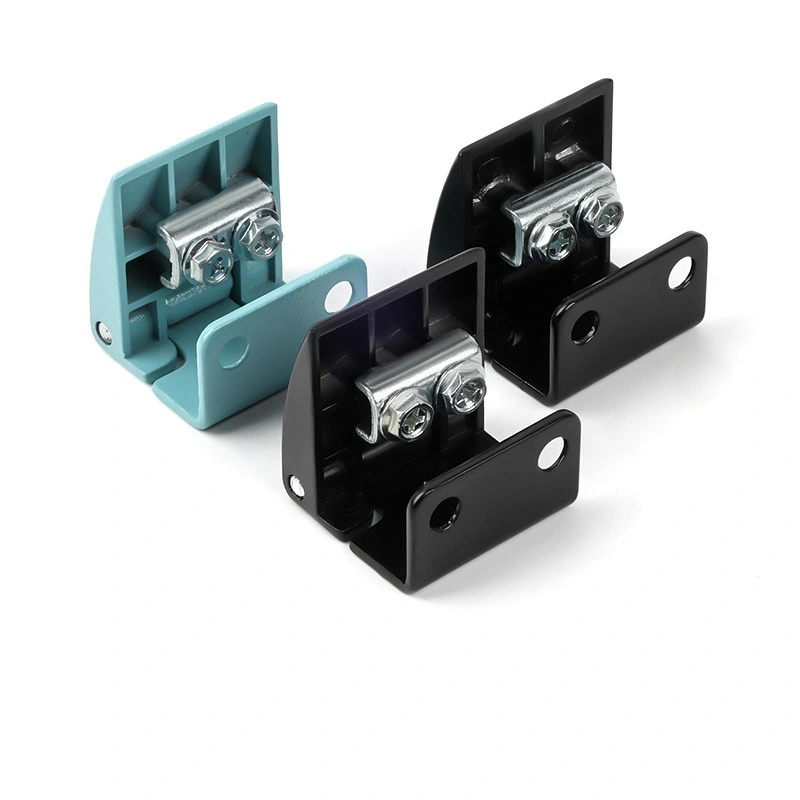

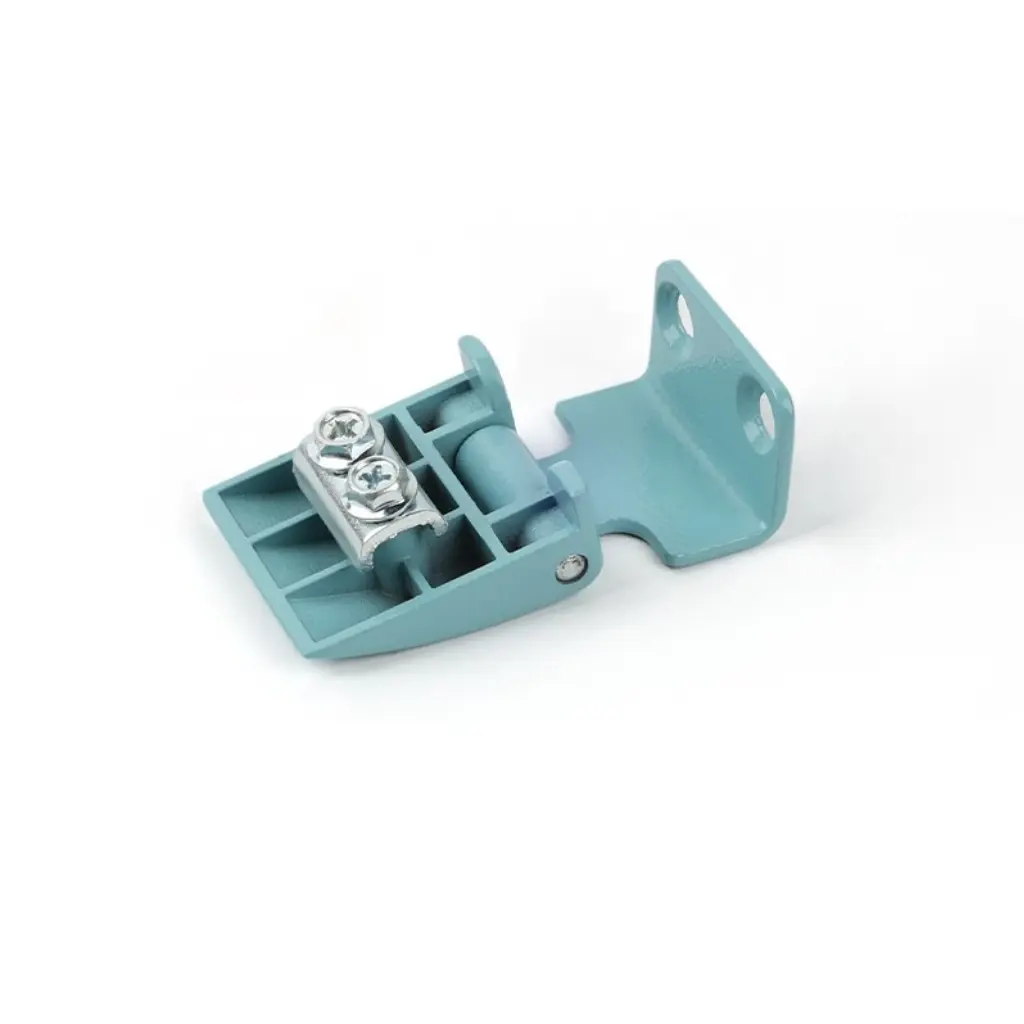

CL233 доступний у трьох варіантах — із чорного цинкового сплаву, піщано-блакитного цинкового сплаву та алюмінієвого сплаву, що робить його єдиною моделлю в асортименті з варіантом кольору та альтернативою з легкого матеріалу. Розміри передньої панелі (39 × 20 мм) аналогічні CL803A-25.

Q6: Як мені вибрати правильну модель для моєї шафи?

Вибір залежить від глибини профілю рами шафи, товщини дверної панелі та переваги монтажної пластини. Суфікси цифр (-17, -20, -25) і суфікси букв (A, B, D, CB, CD) є частиною позначення моделі. Зверніться до розмірних креслень для кожної моделі або зверніться до Yitai Lock, щоб отримати рекомендацію щодо специфікацій вашої рами.

Q7: З якого матеріалу зроблені петлі?

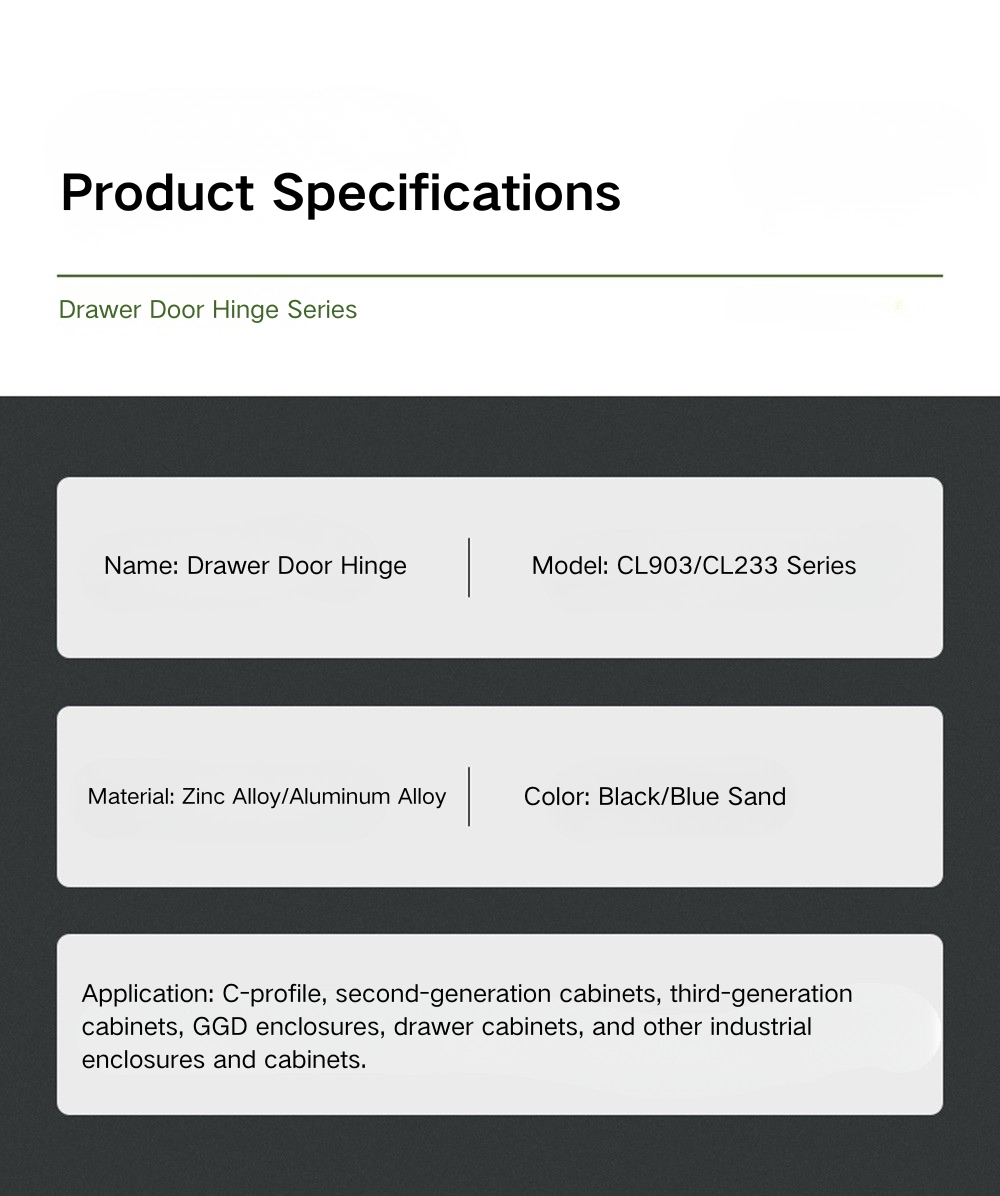

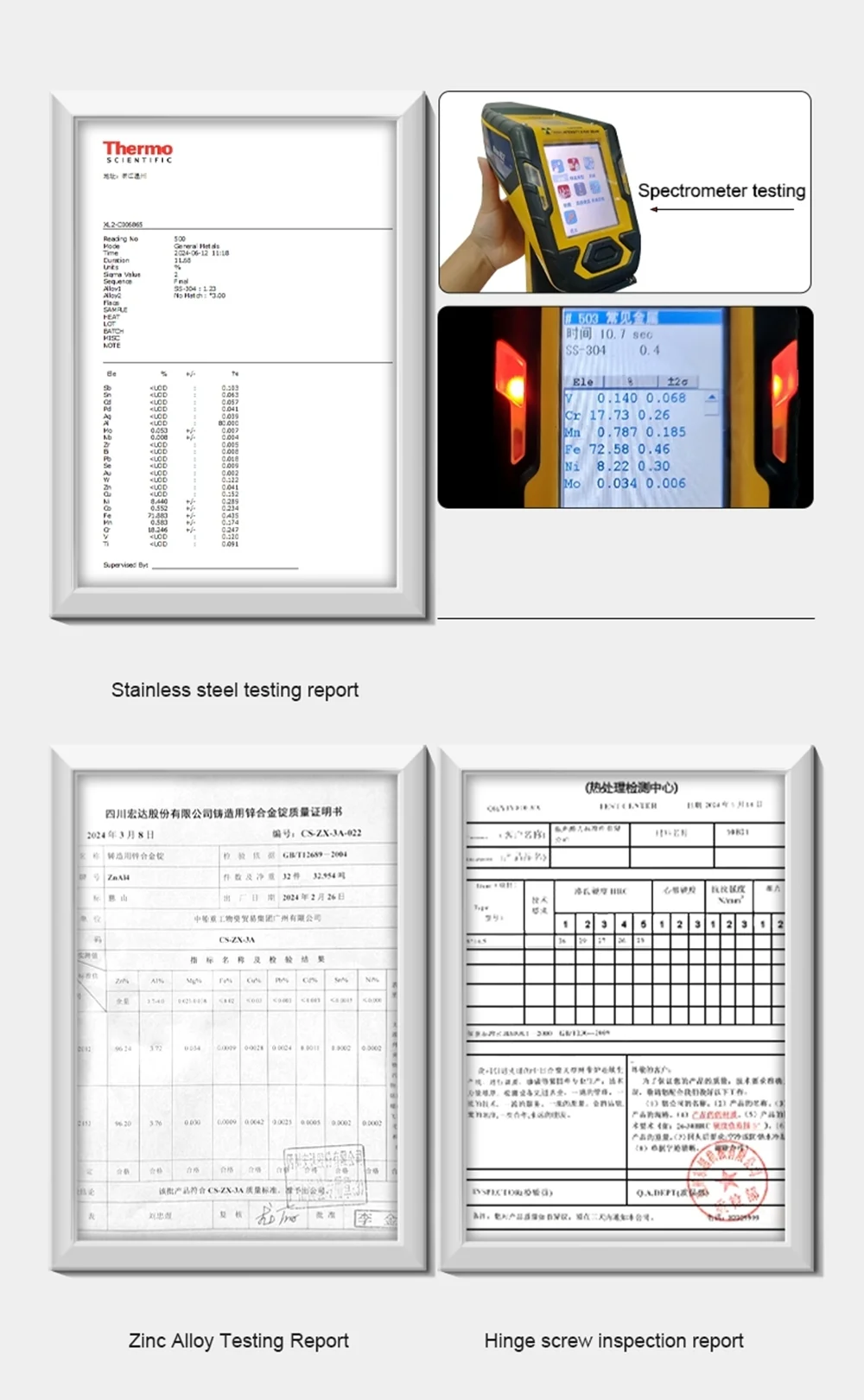

Більшість моделей виконані з чорного цинкового сплаву. CL233 додатково доступний у пісочно-блакитному сплаві цинку та алюмінієвому сплаві. Конструкція з цинкового сплаву забезпечує гарну консистенцію розмірів від лиття під тиском і добре справляється зі стандартними внутрішніми промисловими шафами.

Q8: Чи підходить CL903B-20 Extended для глибших профілів рами?

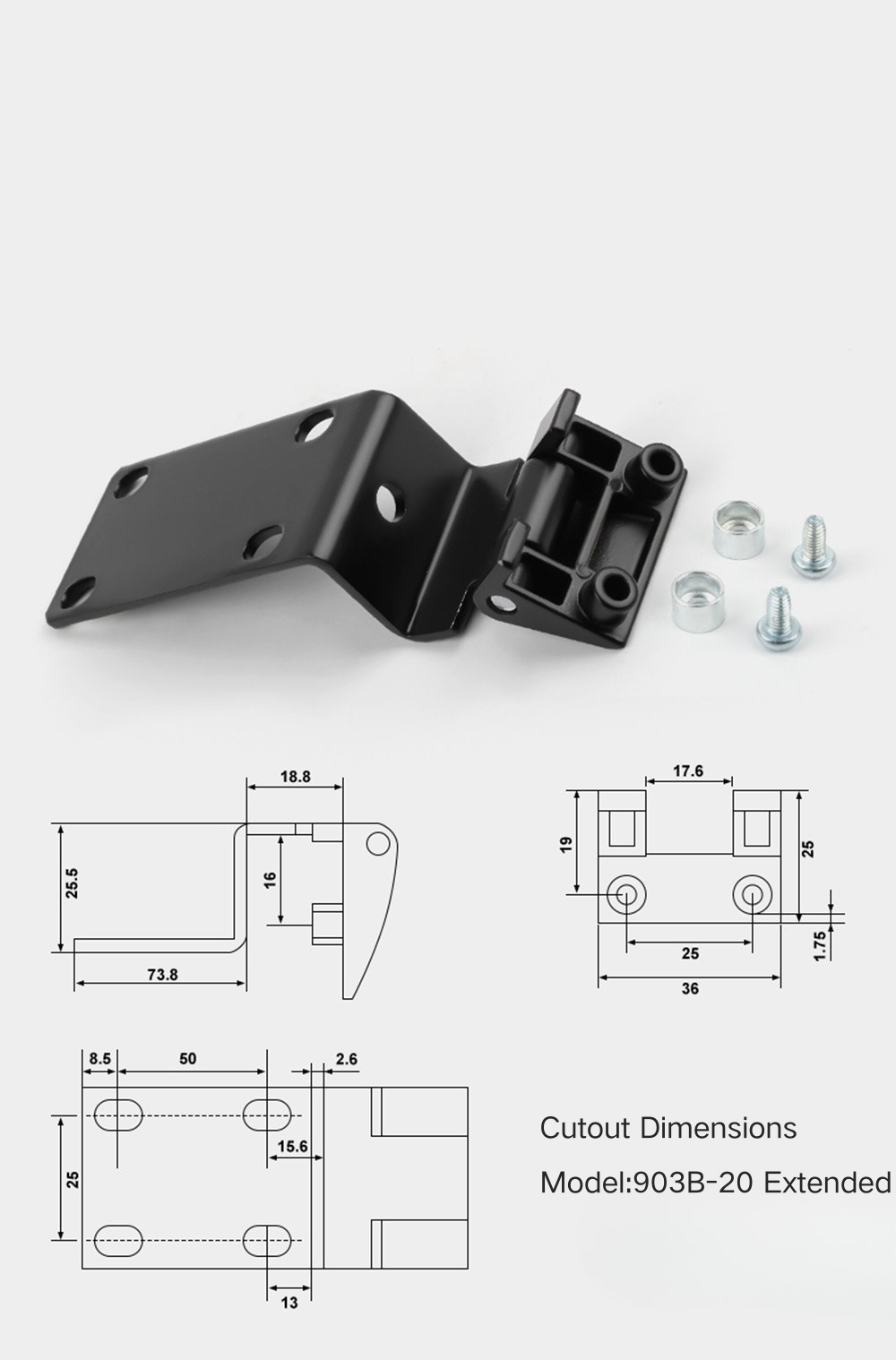

Так — CL903B-20 Extended має ширину основи 73,8 мм, що значно ширше стандартного CL903B-20 (48 мм). Це правильний вибір, коли профіль рами шафи вимагає довшої шарнірної основи для перекриття глибшого каналу C-подібного перерізу.
