Як вибрати правильний вентиляційний фільтр для електричної шафи або промислового корпусу?

Тепло є одним із найпростіших способів скоротити термін служби електричних компонентів усередині шафи. Афільтр вентиляціїнабір, який правильно підходить, ефективно фільтрує та відповідає середовищу встановлення, значною мірою сприяє безперебійній роботі. Yitailock виробляє повний асортимент вентиляційних вікон для шаф із АБС-пластику різних розмірів і конфігурацій — ось що потрібно знати, перш ніж вибрати одне.

Серія XT — фільтрована вентиляція для електричних корпусів

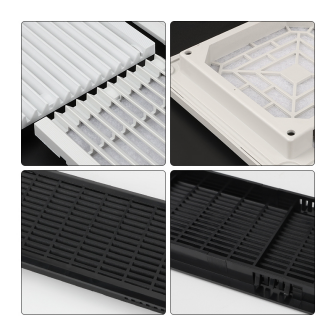

Серія XT охоплює квадратфільтр вентиляціїнабори від XT801 до XT807, кожен з яких має жалюзійну решітку з ABS зовні та полімерну фільтруючу прокладку G3 всередині. Фільтруюча подушечка вловлює пил і сміття до того, як вони потраплять до компонентів усередині корпусу, що є ключовою відмінністю між цим і простою вентиляційною решіткою.

Розміри варіюються від компактного XT801 (107×107 мм зовні, 81×81 мм виріз) до XT806 (322×322 мм зовні, 280×280 мм виріз) і прямокутного XT807 (420×180 мм зовні, 389×149 мм виріз). Найчастіше вказуються розміри середнього діапазону від XT803 до XT805, які відповідають стандартним вирізам панелей, які є у більшості розподільних шаф і корпусів керування.

Кольори: RAL 7035 (світло-сірий — стандарт для більшості промислових корпусів), RAL 7032 (тепліший гальково-сірий) і чорний для окремих установок.

Нормальний тип проти високого стилю

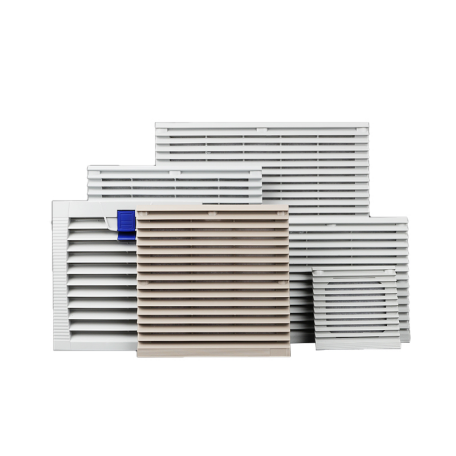

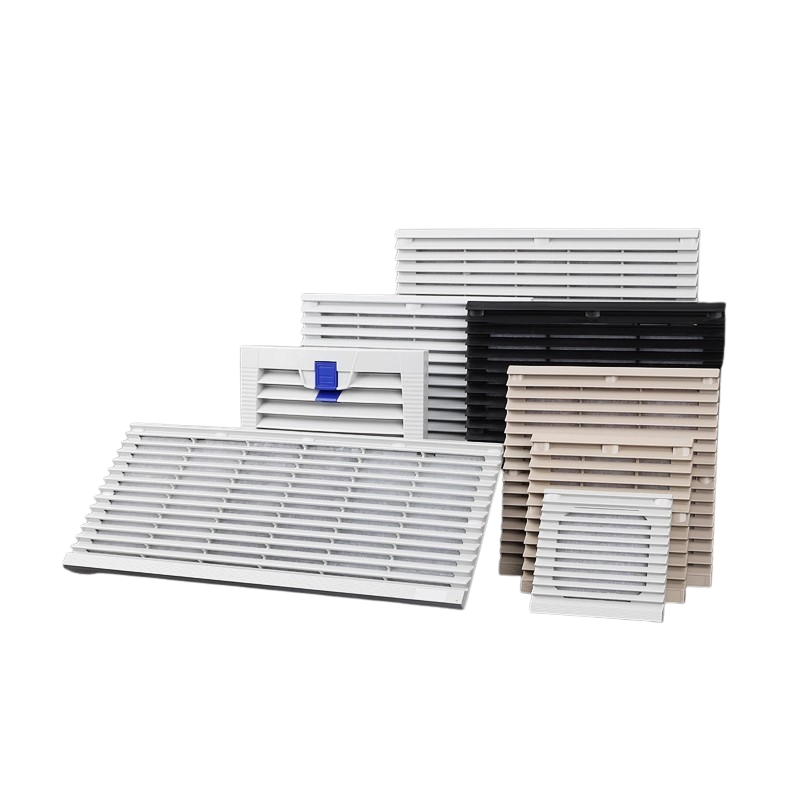

Для моделей XT804 і XT805 доступні дві висоти профілю. Звичайний тип розташований ближче до поверхні панелі та підходить для стандартних установок, де товщина стінки шафи знаходиться в межах типового діапазону. Високий стиль має більш глибокий корпус, який вміщує більш товсті панельні стіни або установки, де потрібен додатковий зазор між решіткою та вентилятором за нею. Зображення 2 і 3 демонструють внутрішнє розташування кожного — у звичайному типі використовується кріплення гвинтами M4 в одній точці, тоді як у високому стилі використовуються дві точки кріплення M4 для більш надійної посадки на глибших панелях.

Варіанти клейової прокладки

Більшість моделей XT доступні з або без клейкої точкової прокладки — чорної ущільнювальної смуги, яка проходить по периметру рамки фільтра. Для корпусів, які потребують певного захисту від пилу навколо самого вентиляційного вікна, варто вказати версію прокладки. Він притискається до поверхні панелі під час встановлення решітки, зменшуючи зазор між рамою та вирізаним краєм. Для стандартних внутрішніх шаф, де захист від проникнення навколо решітки не викликає занепокоєння, версія без клею є простішим і економічно ефективнішим вибором.

Деякі моделі XT804 і XT805 також доступні з кріпленням-застібкою замість гвинтів, що прискорює видалення та заміну фільтра під час обслуговування.

Прості вентиляційні решітки

Для застосувань, де фільтрація не потрібна — лише пасивний потік повітря — прості вентиляційні решітки доступні в трьох розмірах: 78×200 мм, 78×456 мм і 80×461 мм. Вони не мають фільтрувальної подушечки всередині, що робить їх придатними для корпусів, де проникнення пилу не викликає занепокоєння, але потік повітря все одно потрібно контролювати через панель.

Вибір правильного

Розмір — це перше рішення — узгодьте зовнішні розміри з наявним простором панелі та підтвердьте розмір вирізу перед замовленням. Після цього вибір між фільтрованою серією XT і звичайною решіткою зводиться до того, чи потрібен захист від пилу. У серії XT клейку прокладку варто додати для будь-якої установки, де вентиляційне вікно шафи має бути розташоване врівень і герметично прилягати до панелі. Звичайний або високий стиль випливає з товщини панелі та вимог до просвіту вентилятора.
