Повністю прихована петля з нержавіючої сталі

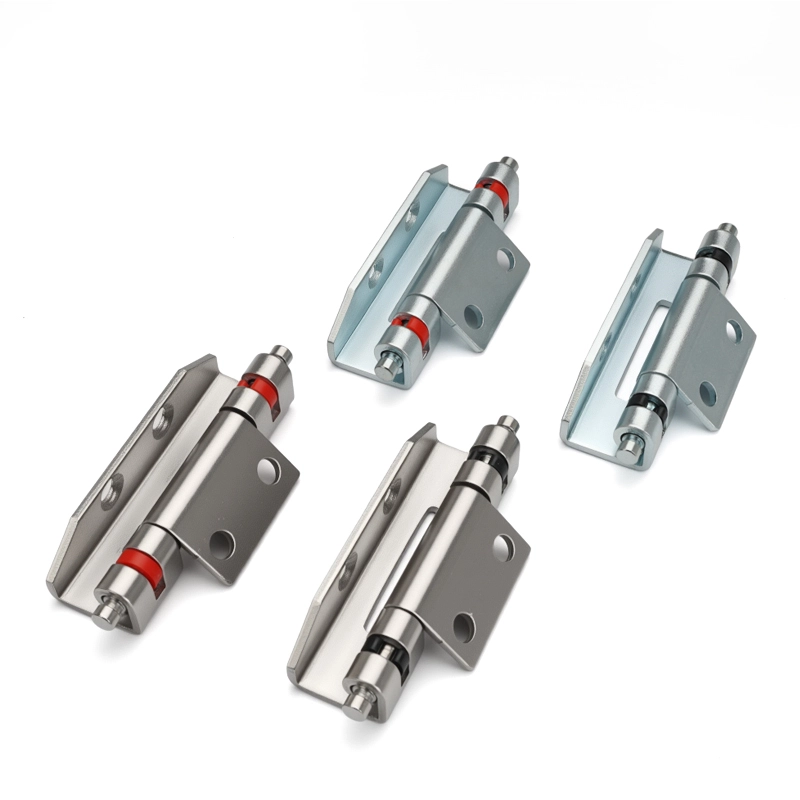

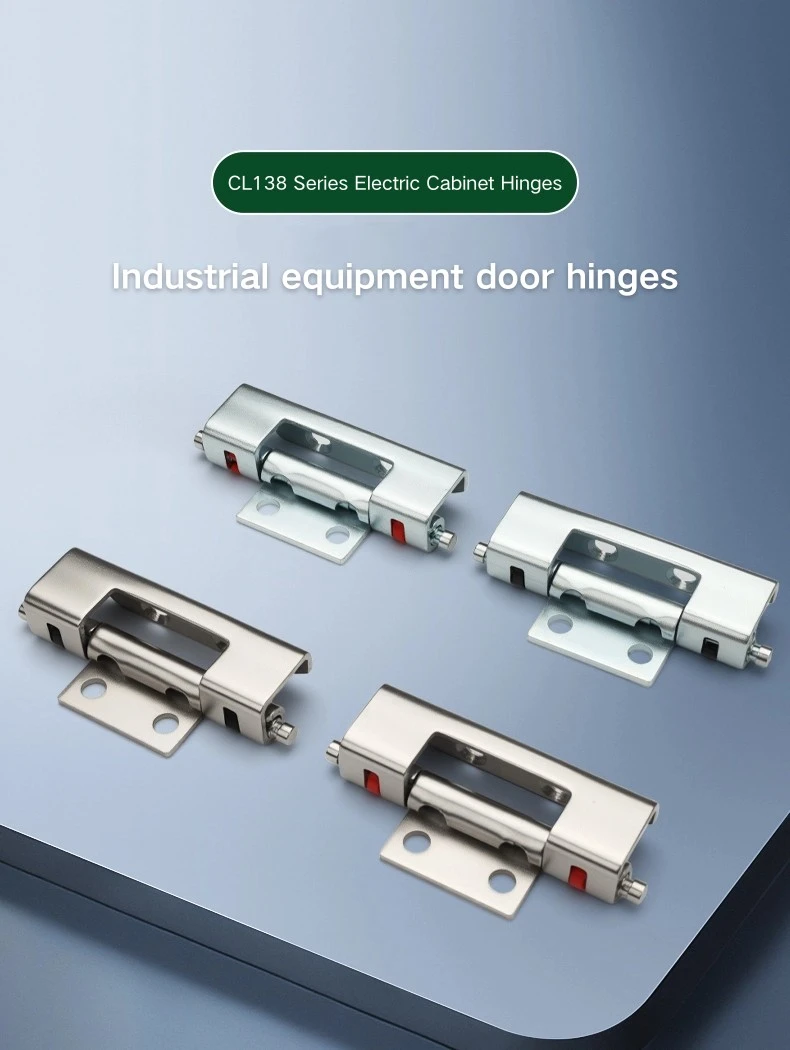

Для оптових закупівель прихованих петель для шаф від Yitai Lock повністю прихована петля з нержавіючої сталі CL138 охоплює чотири варіанти з двох матеріалів і двох кольорів затискачів. Версії з нержавіючої сталі є природним вибором для корпусів у вологих або корозійних середовищах, тоді як варіанти з вуглецевої сталі добре підходять для стандартних внутрішніх розподільних шаф. Колір затискача — чорний або червоний — це візуальна відмінність, а не функціональна, тому вибір тут зводиться до уподобань або відповідності наявного обладнання шафи.

Конструкція та розміри

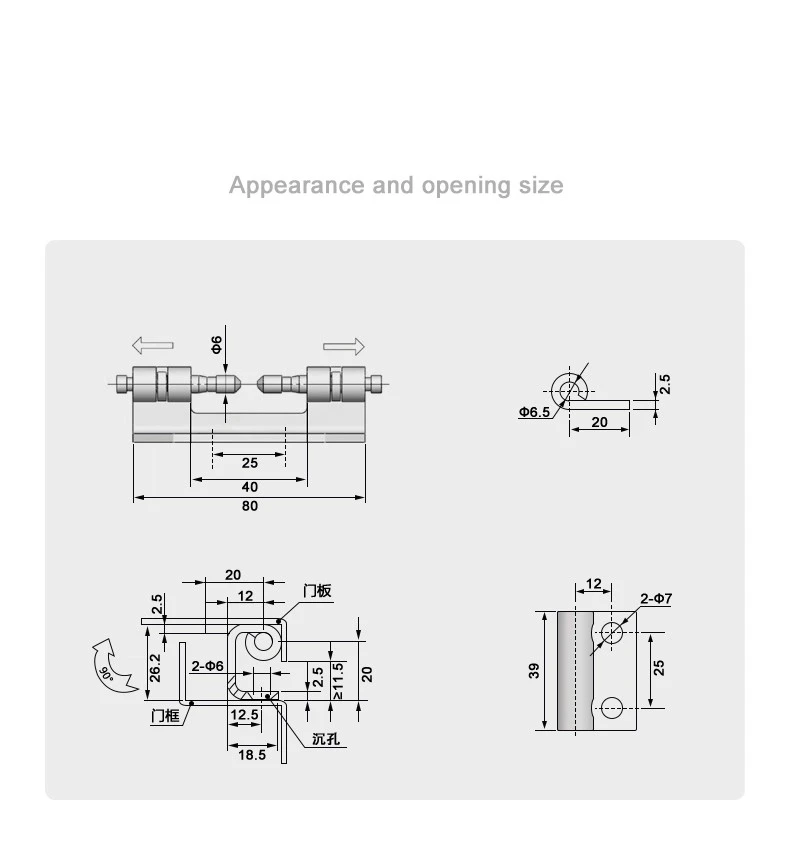

Повністю прихована петля з нержавіючої сталі має загальну довжину 80 мм, довжина корпусу петлі становить 40 мм, а внутрішній проміжок між двома кінцями ствола становить 25 мм. Діаметр стовбура становить Φ6 мм, а дві секції стовбура виходять назовні від центрального корпусу, надаючи шарніру характерний профіль гантелі. Затискний вузол розташований на кінцях стовбура і утримує петлю в зачепленні з каналом дверної рами.

Монтажна пластина повністю прихованої петлі з нержавіючої сталі має розміри 39 мм у висоту та 25 мм у ширину з двома монтажними отворами Φ7 мм, розташованими на відстані 12 мм від краю. Збоку рами показано загальну глибину 18,5 мм із основою 12,5 мм, двома отворами для стовбура Φ6 мм і потайною ниркою ≥11,5 мм. Затискний штифт Φ6,5 мм розташований на 2,5 мм над лицьовою стороною листа з довжиною зачеплення 20 мм.

Встановлення та Монтаж

Повністю прихована петля з нержавіючої сталі встановлюється за допомогою зварювання — монтажна пластина приварюється до дверної панелі, а корпус петлі під час складання з’єднується з каналом рами. Відкриття на 90° означає, що двері повертаються під прямим кутом від лицьової сторони шафи, що покриває стандартні вимоги щодо доступу для більшості конфігурацій розподільних і контрольних шаф.

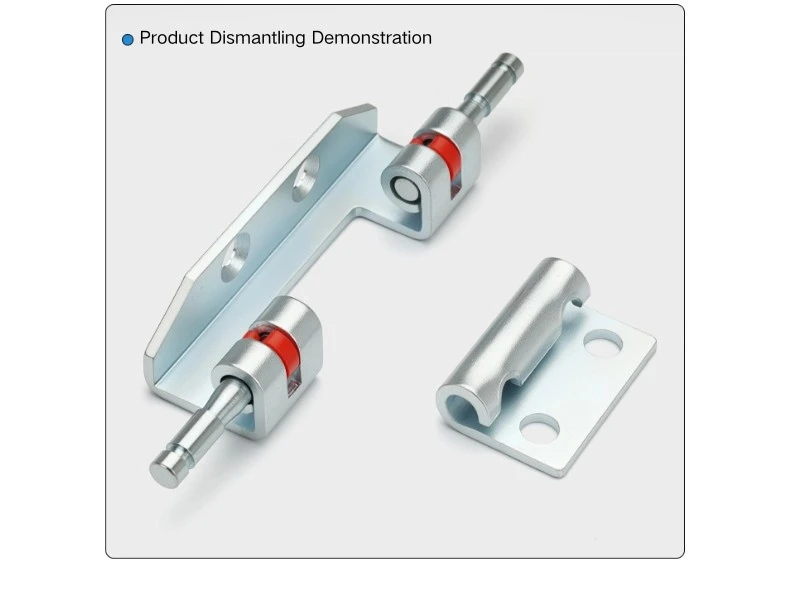

Після приварювання повністю прихована петля з нержавіючої сталі заглиблена в профіль рами, тому стовбур і вузол затискача приховані ззовні. Затискний механізм на кожному кінці стовбура фіксує петлю в каналі рами та може бути звільнений для зняття дверей, коли це необхідно. Це приховане закріплення також робить петлю сумісною з каркасними системами шаф Rittal, де геометрія швеллера підходить для цього типу монтажу петель.

Матеріал і параметри затискача

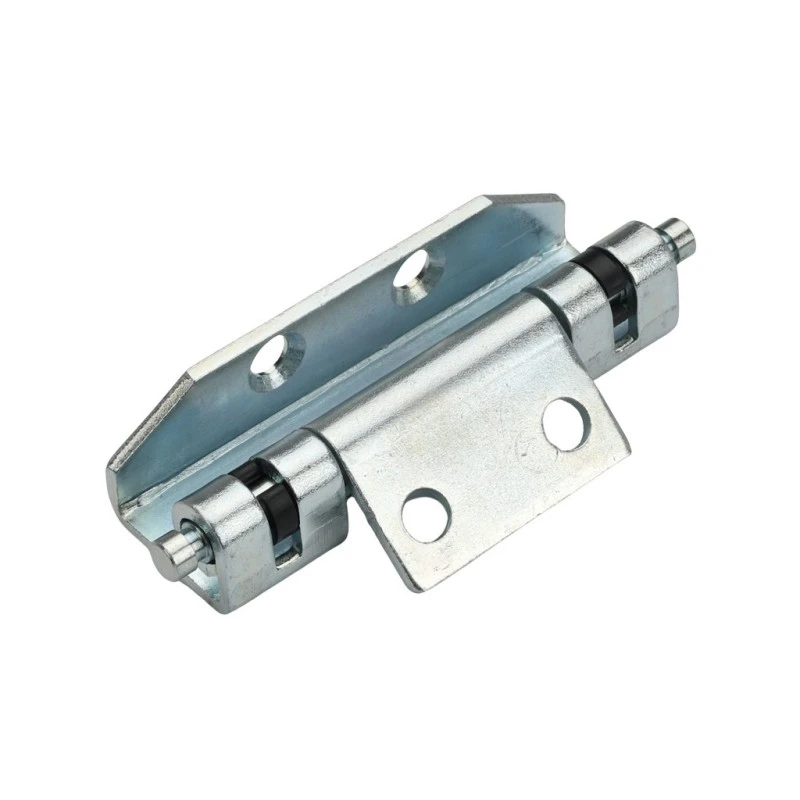

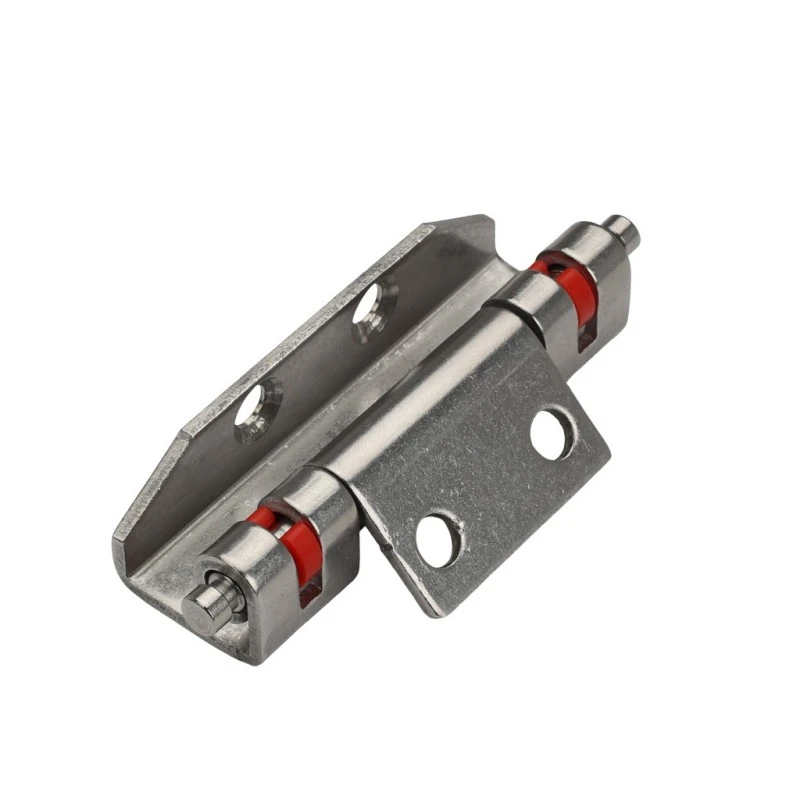

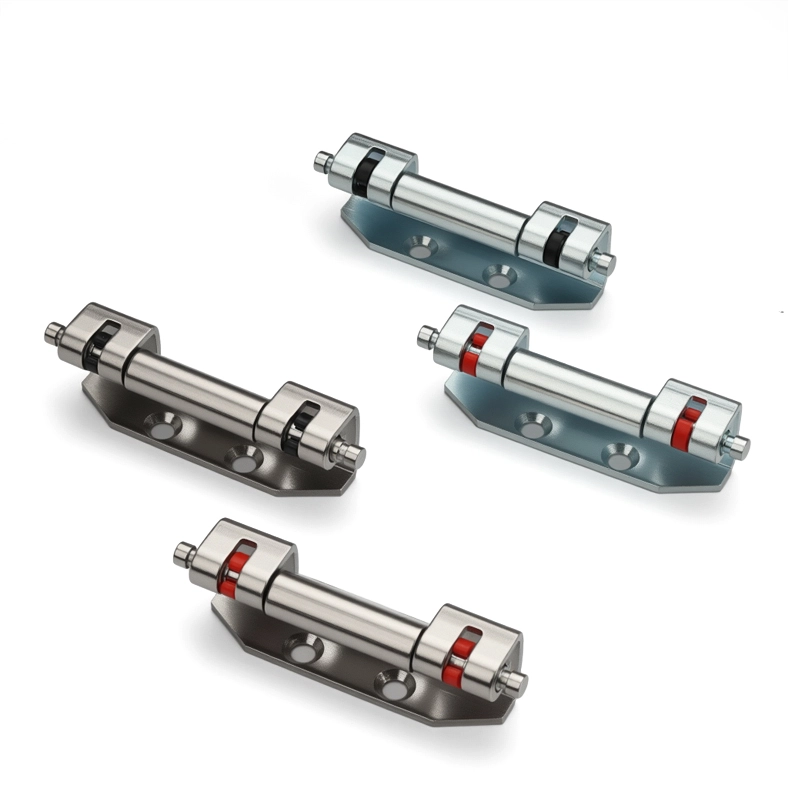

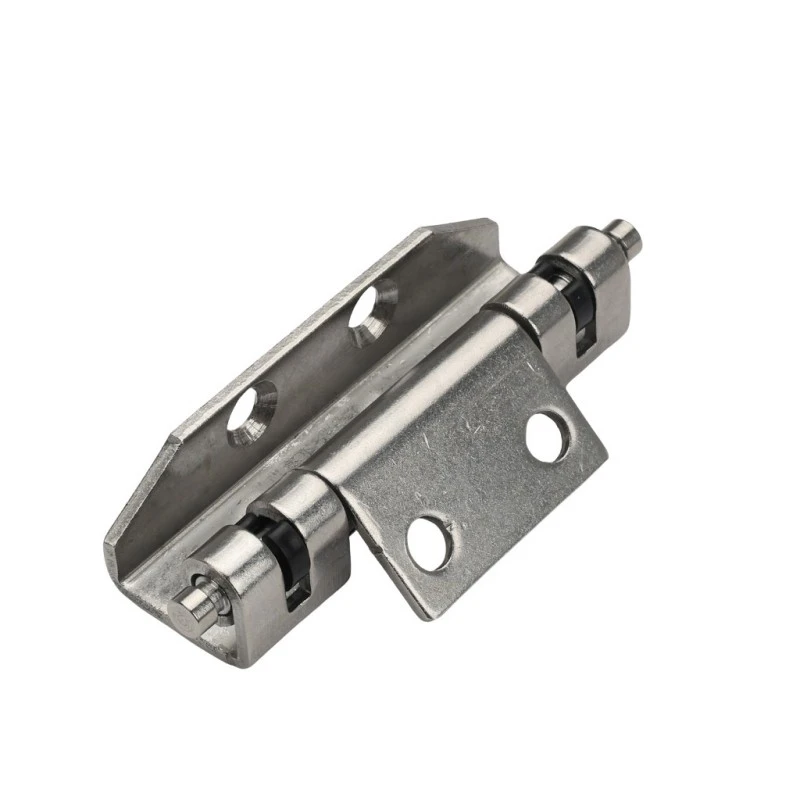

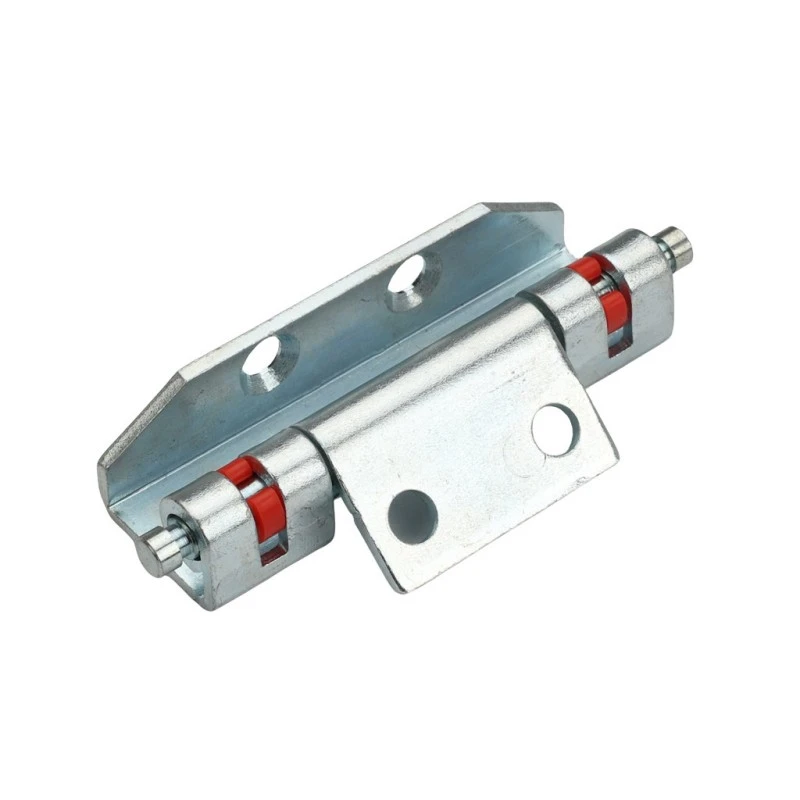

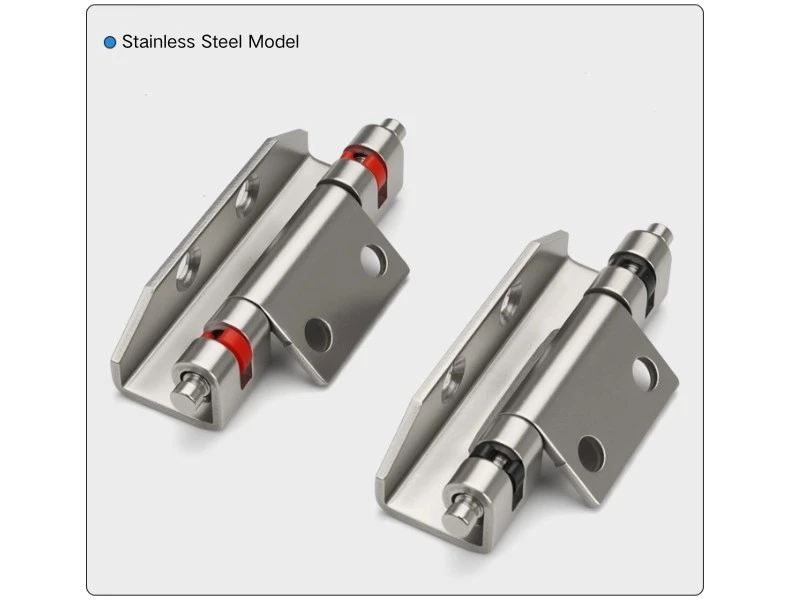

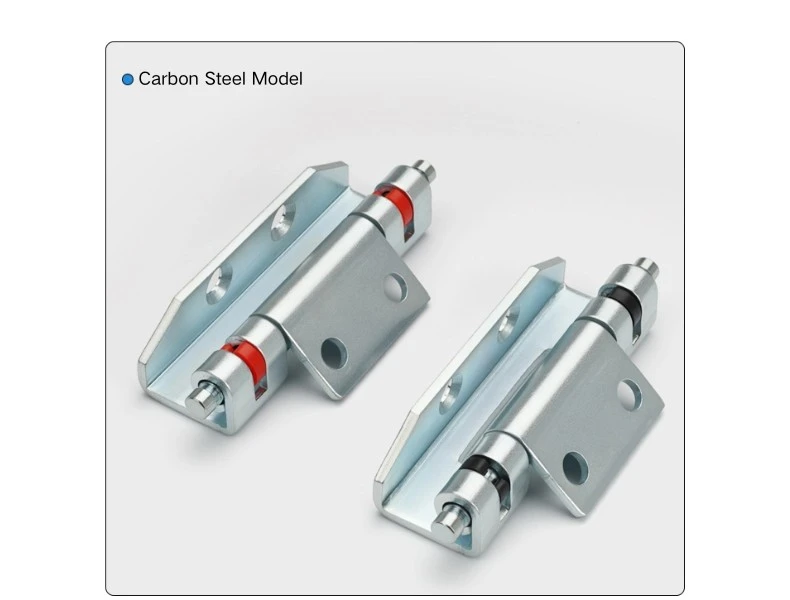

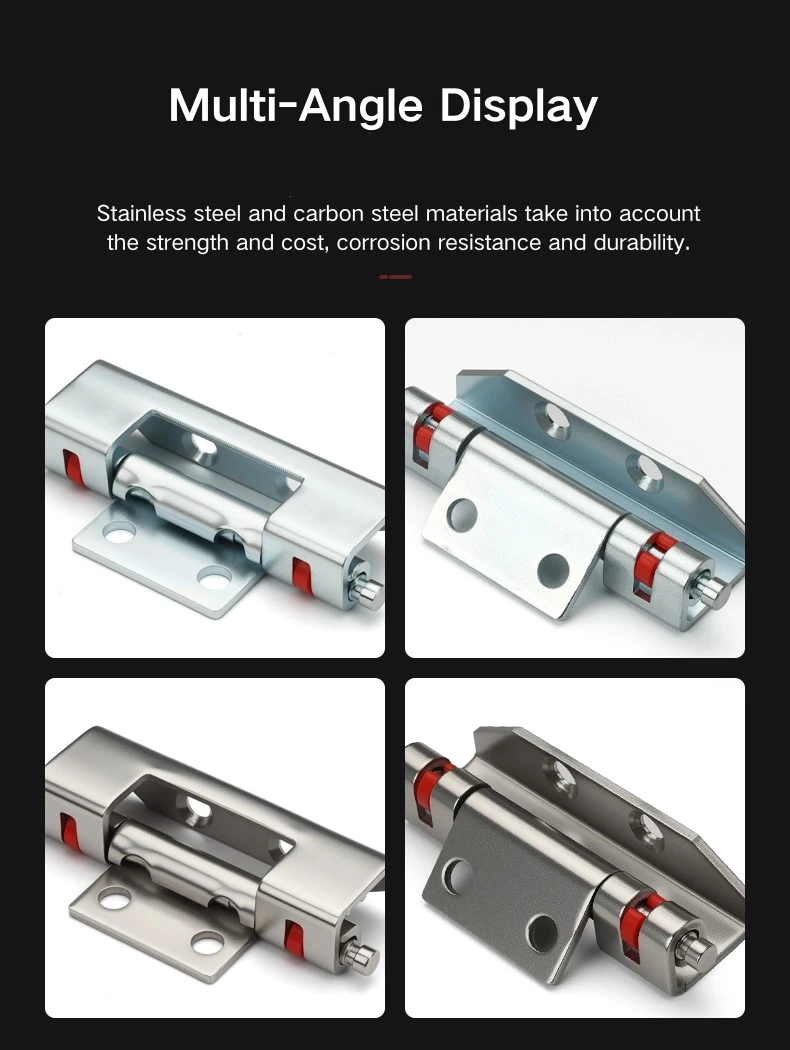

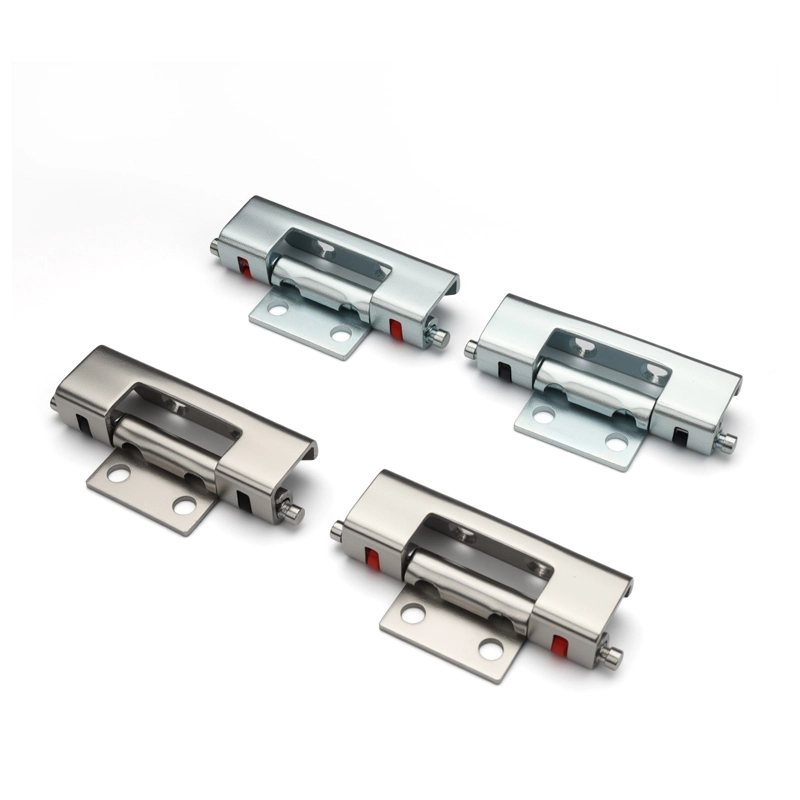

Повністю прихована петля з нержавіючої сталі доступна з вуглецевої та нержавіючої сталі з чорним або червоним кольором затискачів для обох матеріалів — загалом чотири варіанти. Версія з нержавіючої сталі краще підходить для корпусів у вологих приміщеннях, відкритих установок або середовищ, де стійкість до корозії з часом має значення. Вуглецева сталь підходить для сухих внутрішніх шаф, де вимоги до обробки більш стандартні.

Колір затискача на повністю прихованій петлі з нержавіючої сталі — чорний або червоний — є косметичною відмінністю без різниці в матеріалі чи навантаженні між ними. Червоні затискачі іноді використовуються як візуальний індикатор на певних лініях шафи або для розрізнення положень петель на багатодверних шафах; чорні затискачі є більш поширеними за замовчуванням. У будь-якому випадку продуктивність однакова.

Сценарії застосування

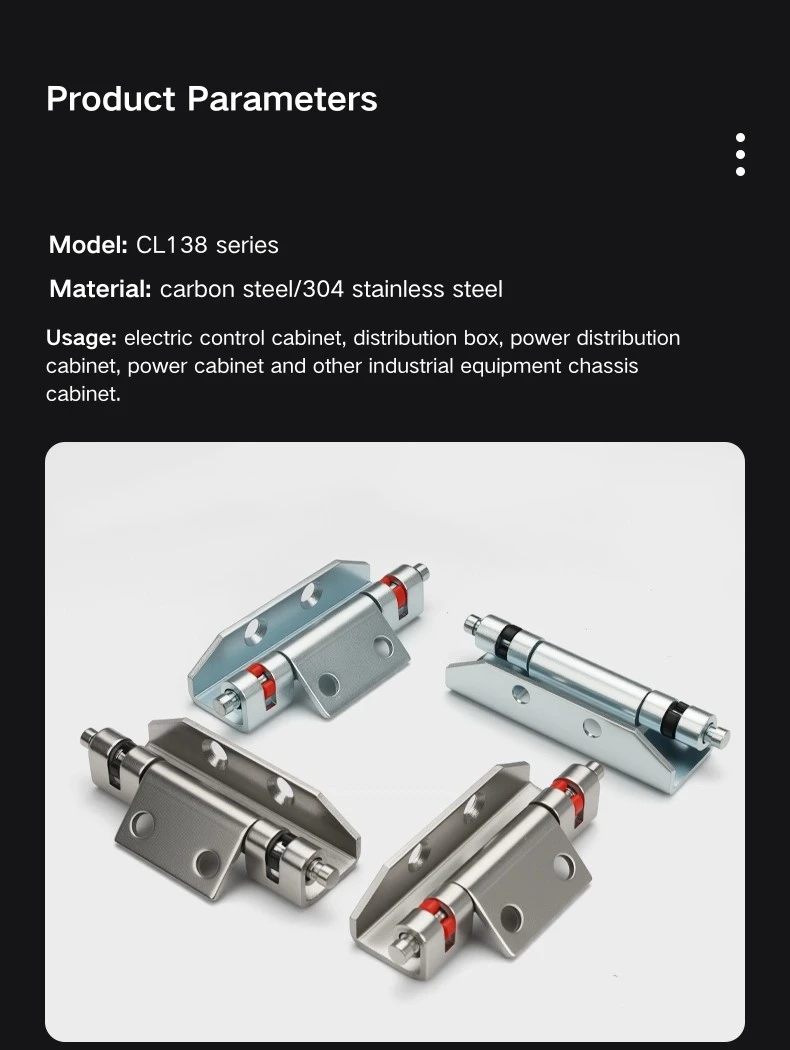

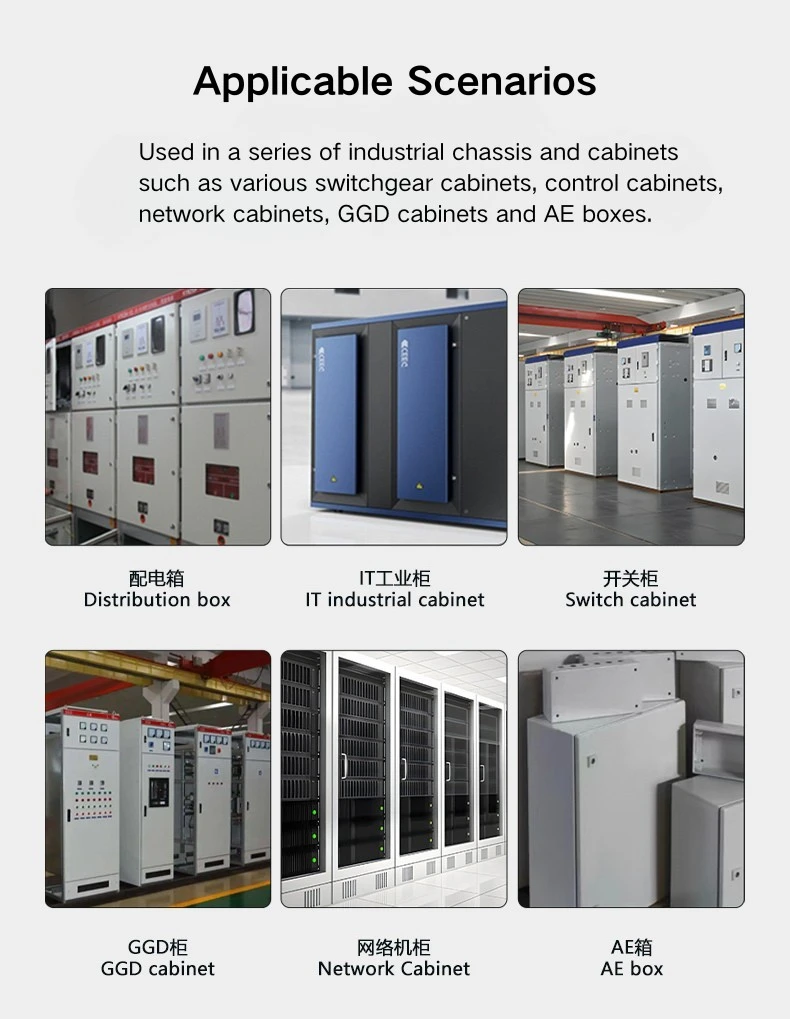

Повністю прихована петля з нержавіючої сталі використовується на розподільних шафах, корпусах контрольного обладнання та панелях розподільних пристроїв, де необхідна зовнішня сторона дверей без фурнітури. Повністю прихований профіль утримує петлю поза полем зору, коли двері зачинені, що підходить для шаф, встановлених у видимих ​​місцях — серверних кімнатах, кімнатах керування чи громадських приміщеннях — де оголена фурнітура петель виглядатиме недоречно.

Завдяки сумісності з рамами шаф Rittal повністю прихована петля з нержавіючої сталі є простою опцією для виробників або інтеграторів, які вже працюють з цією рамною системою. Варіант із нержавіючої сталі відповідає вимогам до корозії зовнішніх корпусів або корпусів із високою вологістю, а варіант із вуглецевою сталлю покриває основну частину стандартних внутрішніх розподільних шаф, де вартість і умови навколишнього середовища є помірними.

FAQ

Q1: Які варіанти доступні для CL138?

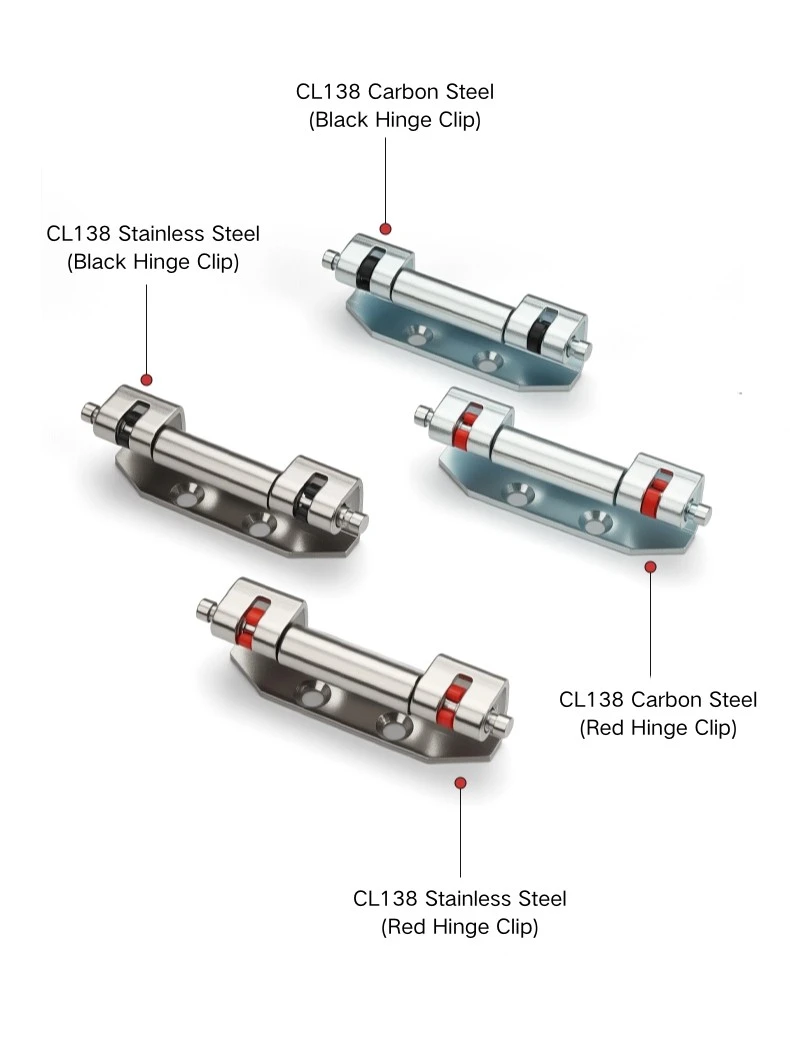

CL138 поставляється в чотирьох варіантах: з вуглецевої сталі з чорним затискачем, з вуглецевої сталі з червоним затискачем, з нержавіючої сталі з чорним затискачем і з нержавіючої сталі з червоним затискачем. Колір затискача виключно косметичний — функціональної різниці між чорним і червоним немає.

Q2: Який кут відкриття CL138?

Прихована петля CL138 відкривається на 90°, що відповідає стандартним вимогам щодо доступу до дверей розподільної шафи та контрольної шафи.

Q3: Як встановлюється CL138?

CL138 зварений — монтажна пластина приварюється до дверної панелі під час виготовлення шафи, а корпус петлі з’єднується з каналом рами. Для цієї моделі немає можливості кріплення гвинтами.

Q4: Чи сумісний CL138 із шафами Rittal?

Так, прихована петля CL138 сумісна з рамами шаф Rittal. Геометрія зачеплення каналу петлі відповідає профілі рами Rittal.

Q5: Що вказують кольори затискачів?

Чорні та червоні затискачі є лише кольоровими варіантами — матеріал і вантажопідйомність однакові для обох. Червоний іноді використовується як візуальний індикатор для розрізнення позицій петель або ліній шафи; чорний є більш поширеним вибором за умовчанням.

Q6: Який матеріал вибрати для зовнішніх корпусів?

Версія CL138 з нержавіючої сталі є правильним вибором для зовнішніх корпусів, вологих середовищ або установок, де стійкість до корозії є довгостроковою вимогою. Вуглецева сталь підходить для стандартних внутрішніх розподільних шаф.
