Петлі для поверхневого монтажу електричної шафи

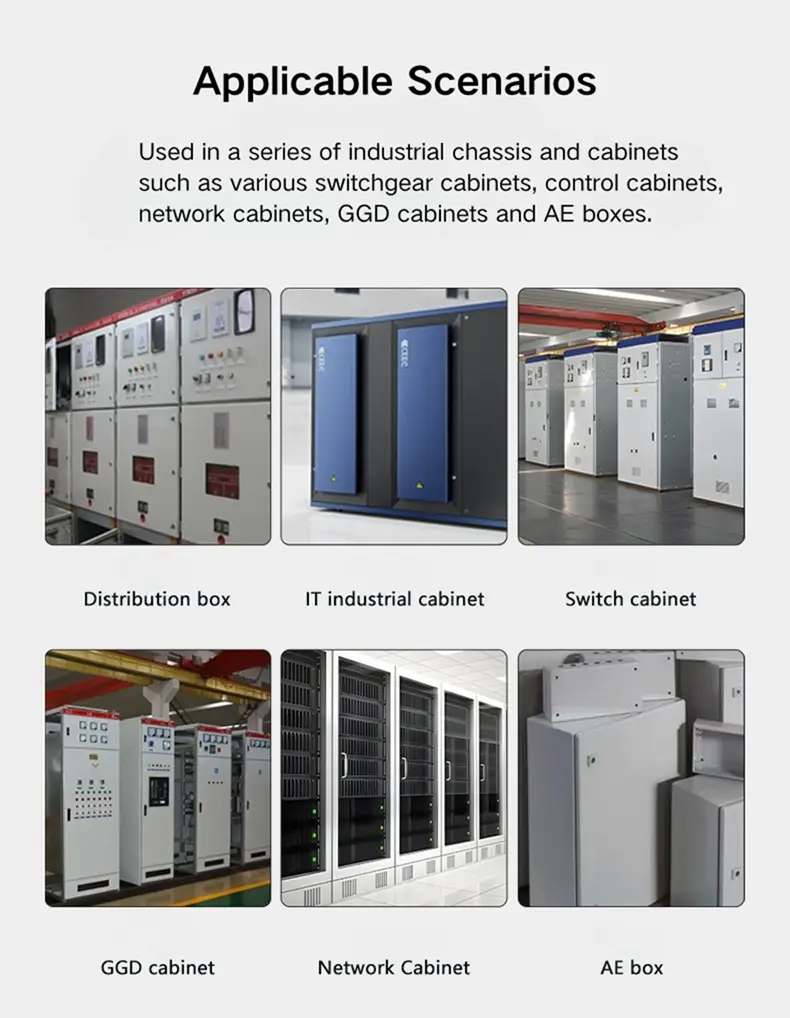

Для покупців, які купують петлі для шаф від Yitai Lock для розподільних панелей або промислових корпусів, петлі для поверхневого монтажу електричних шаф серії CL219 охоплюють корисний діапазон розмірів в єдиному узгодженому дизайні. CL219-1 є найбільшим із трьох, CL219-3 знаходиться посередині, а CL219-2 є найменшим — тож є модель, яка відповідає більшості розмірів дверей без переходу на іншу серію петель. Усі три кріпляться гвинтами за допомогою чотирьох точок кріплення, а версії з нержавіючої сталі мають дзеркальне покриття для застосувань, де стійкість до корозії та зовнішній вигляд поверхні є пріоритетними.

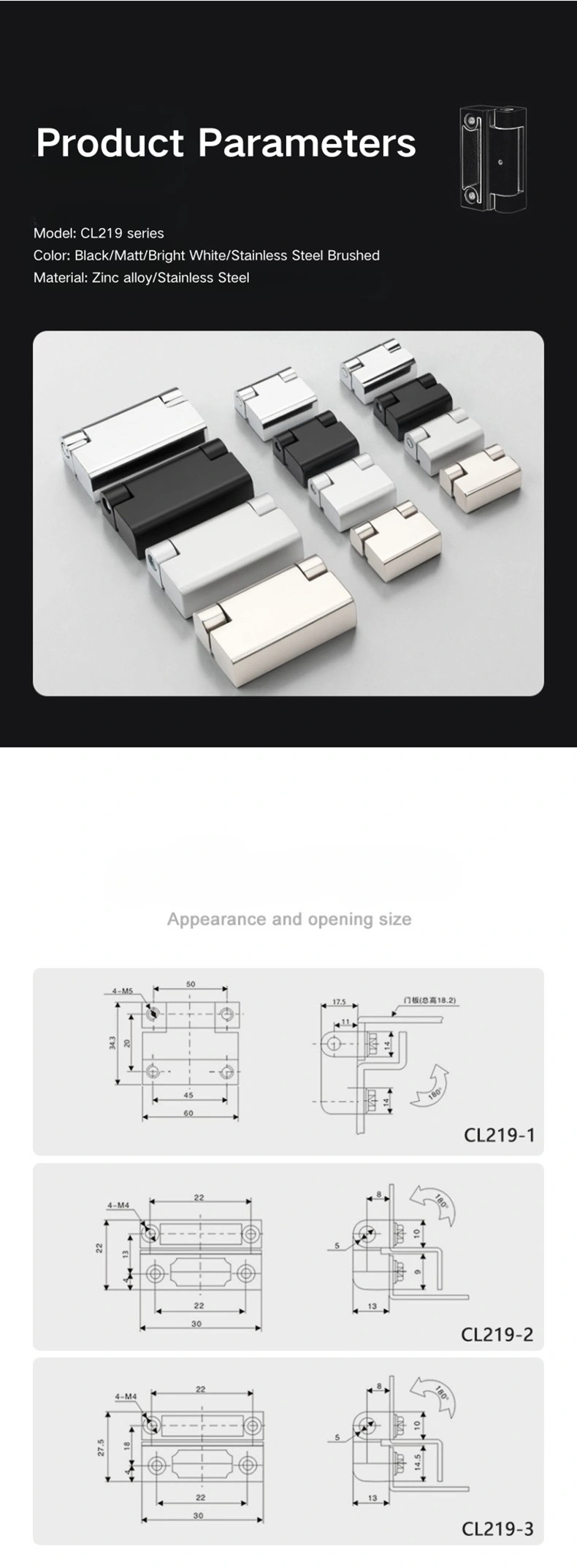

Варіанти моделі та розміри

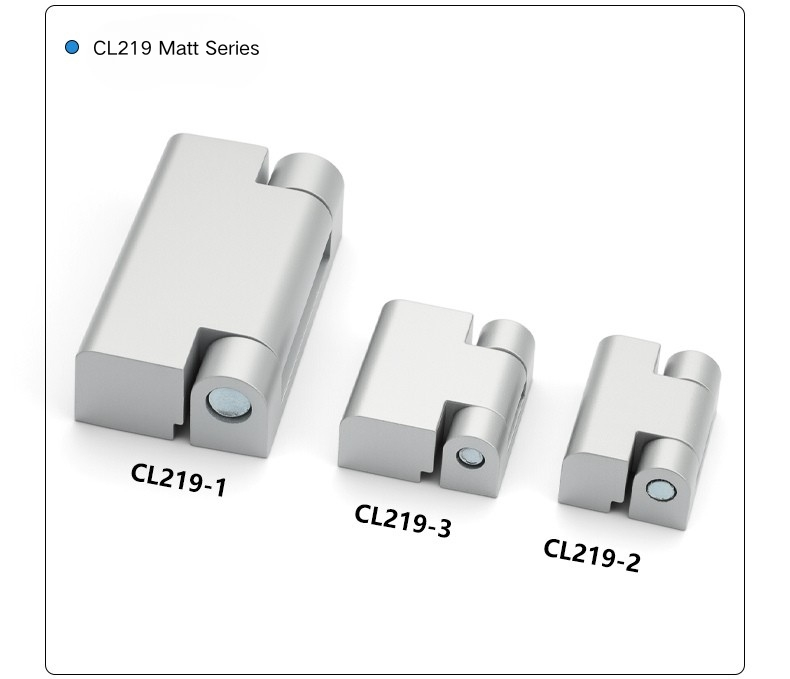

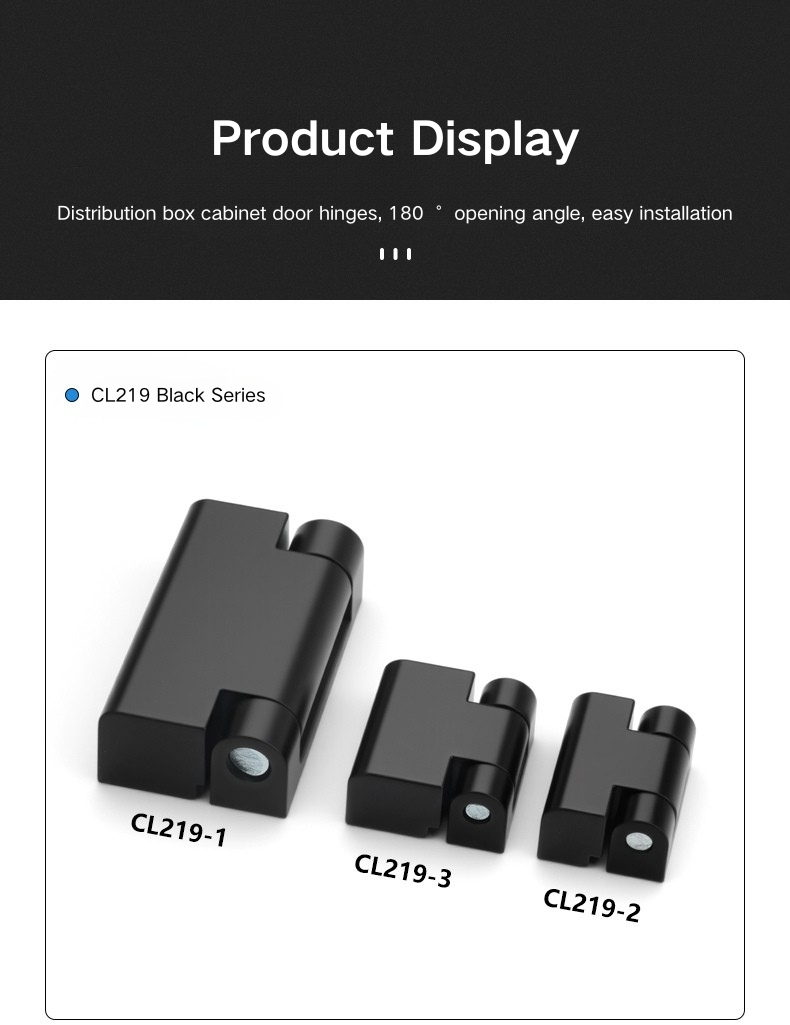

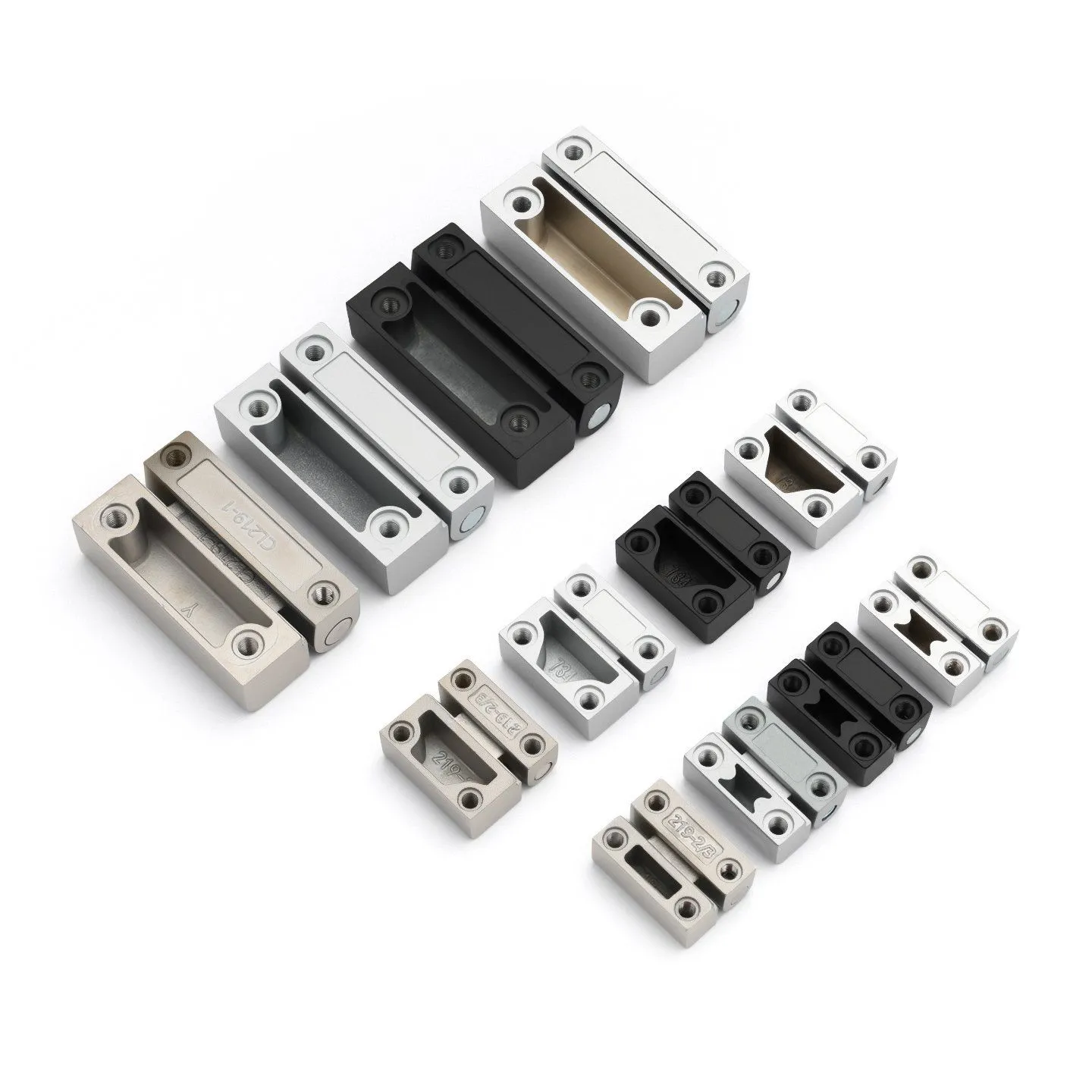

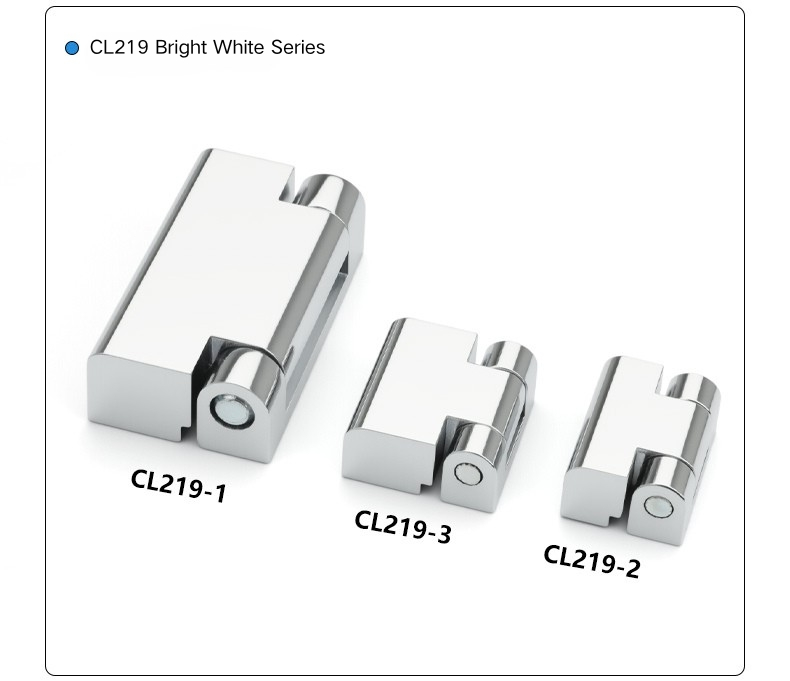

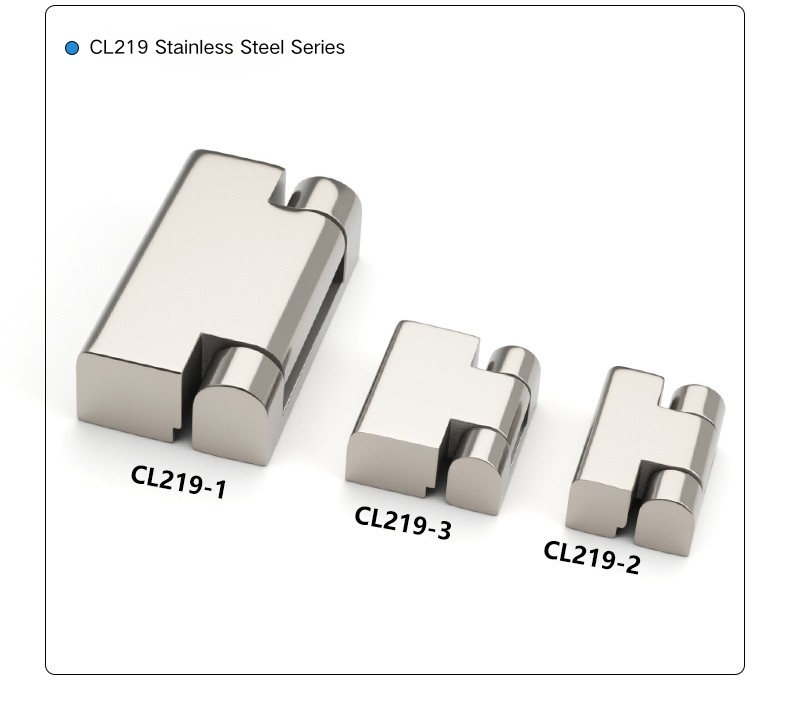

Петлі для поверхневого монтажу електричної шафи доступні в трьох розмірах. CL219-1 є найбільшою моделлю із загальним розміром 60 × 34,3 мм, внутрішнім прольотом стулки 45 мм і чотирма кріпильними гвинтами M5. CL219-2 є найменшим із загальними розмірами 30 × 22 мм із внутрішнім прольотом 22 мм і чотирма гвинтами M4. CL219-3 знаходиться між ними із загальним розміром 30 × 27,5 мм, також із внутрішнім прольотом 22 мм і чотирма гвинтами M4 — трохи вищим за CL219-2, але має однакову ширину та розмір гвинта.

Вибір між моделями петлі для поверхневого монтажу електричної шафи зводиться до розміру дверної панелі та навантаження, яке петлі повинні нести. CL219-1 є правильним вибором для більших або важчих дверей шафи; CL219-2 підходить для більш легких, компактних корпусів; а CL219-3 знаходиться посередині, пропонуючи трохи більшу висоту, ніж CL219-2, зберігаючи ту саму ширину площі. Всі три відкриваються на 180°.

Варіанти обробки та матеріалів

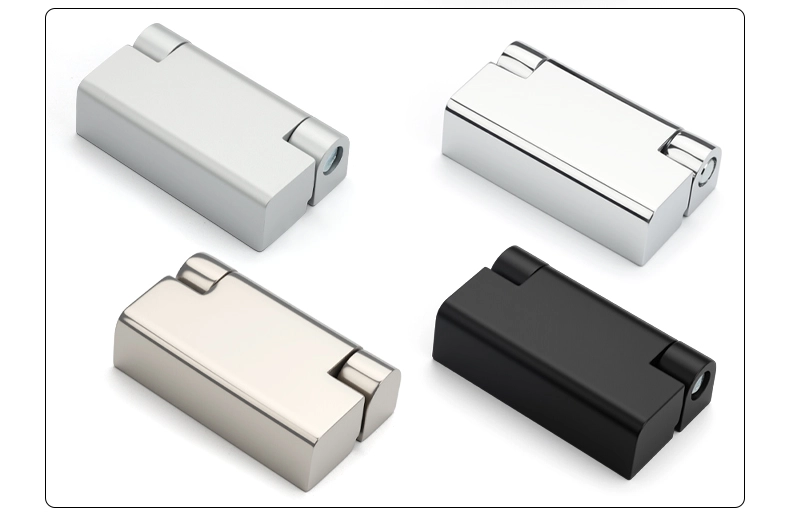

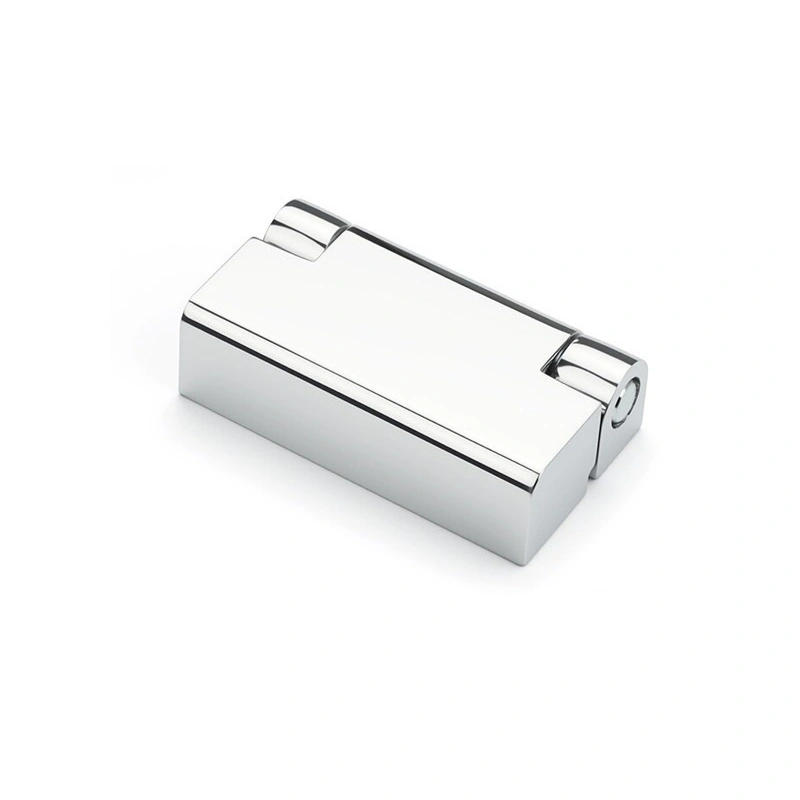

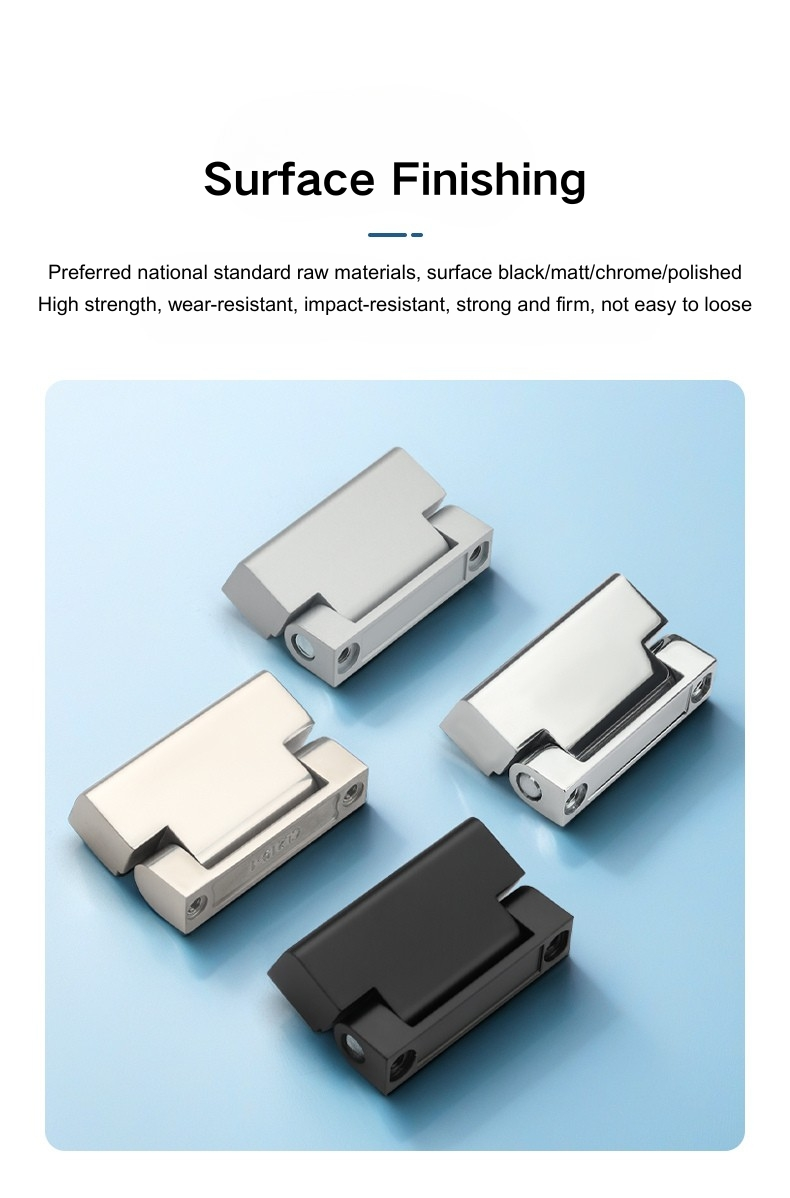

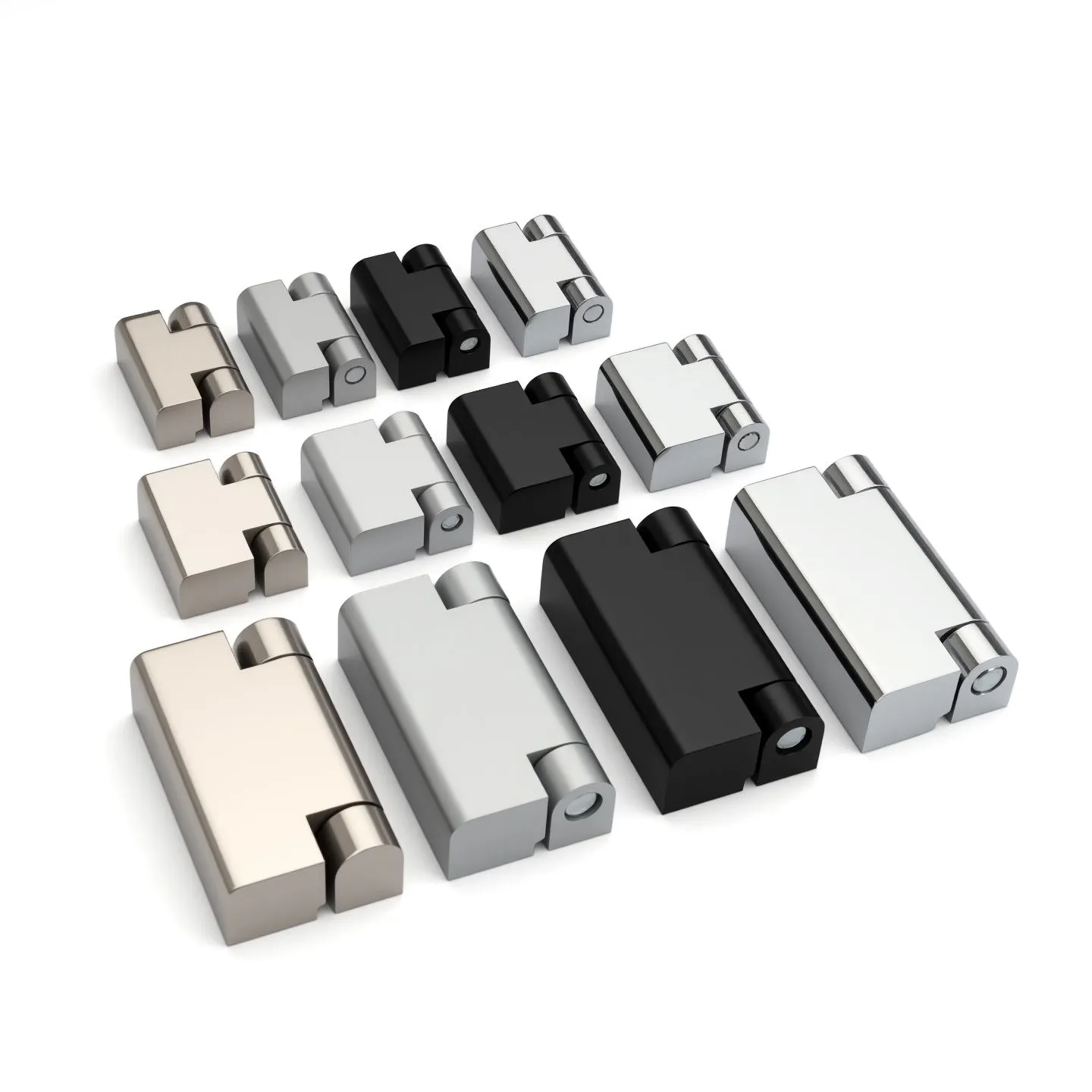

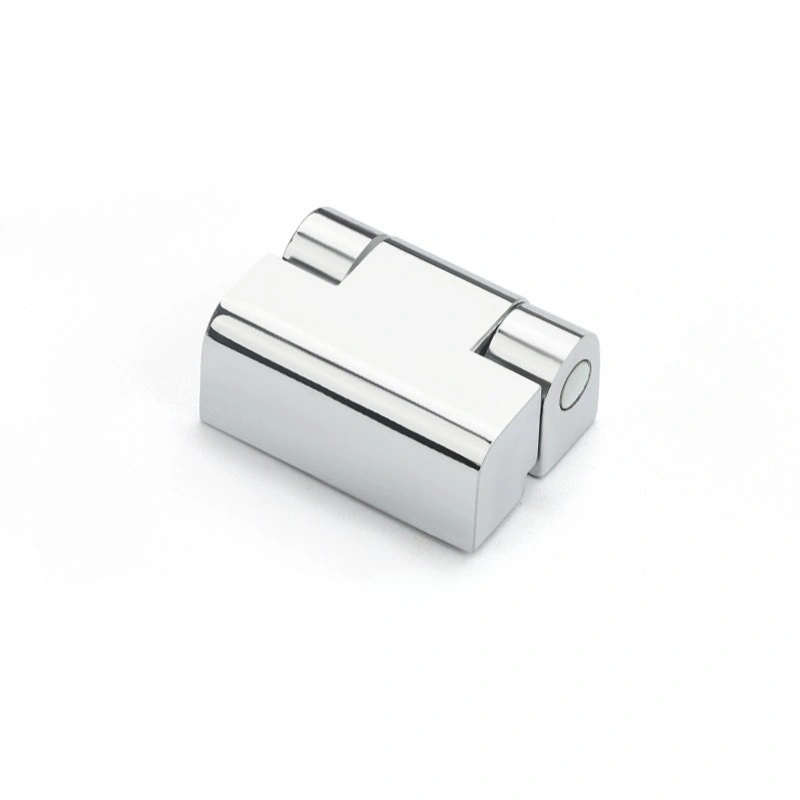

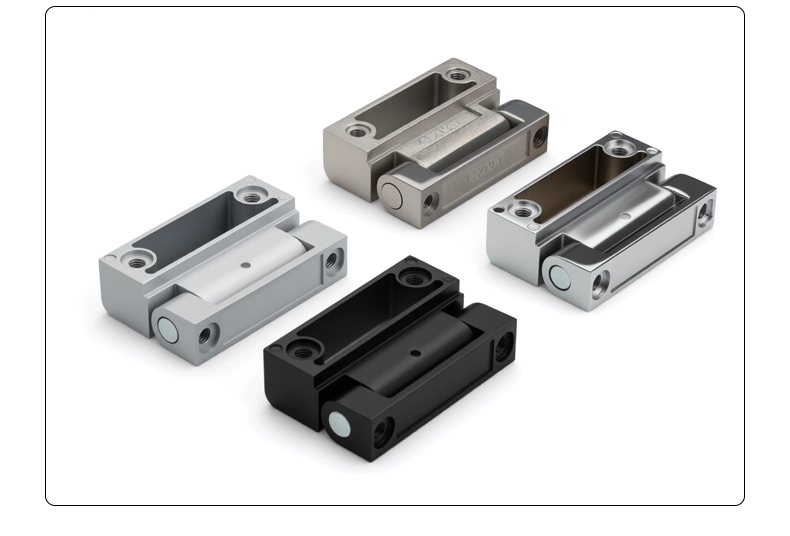

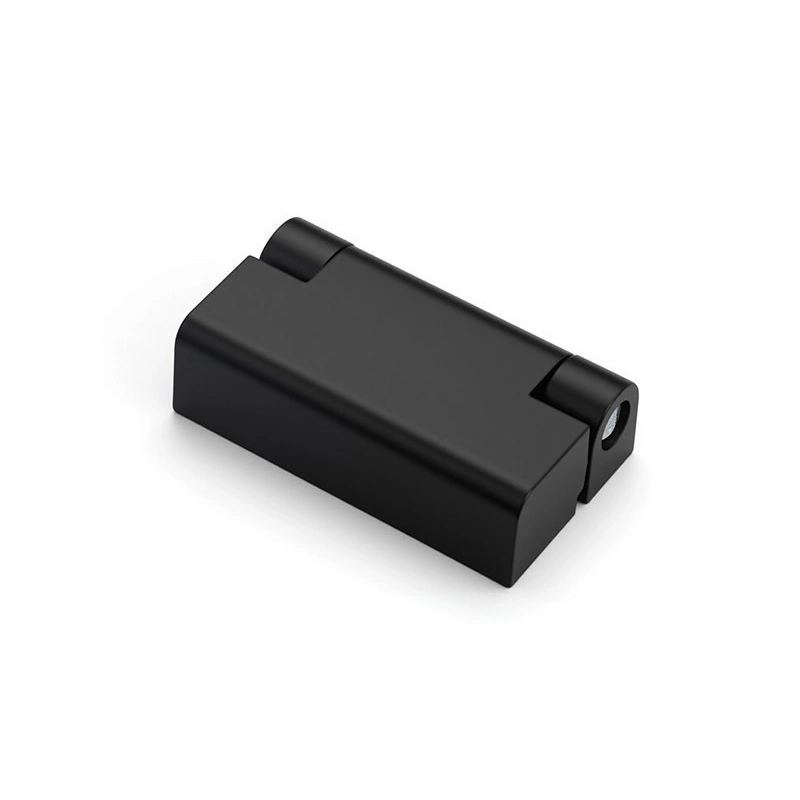

Кожна модель електричної шафи для поверхневого монтажу пропонується в чотирьох варіантах: чорний цинковий сплав, матовий цинковий сплав, яскравий хромований цинковий сплав і дзеркальна нержавіюча сталь. Три варіанти цинкового сплаву забезпечують широкий вибір зовнішнього вигляду поверхні, щоб відповідати різним естетичним формам корпусу: чорний для темних корпусів або корпусів з порошковим покриттям, матовий для промислового вигляду з низьким блиском і яскравий хром для полірованого вигляду на панелях з вищими характеристиками.

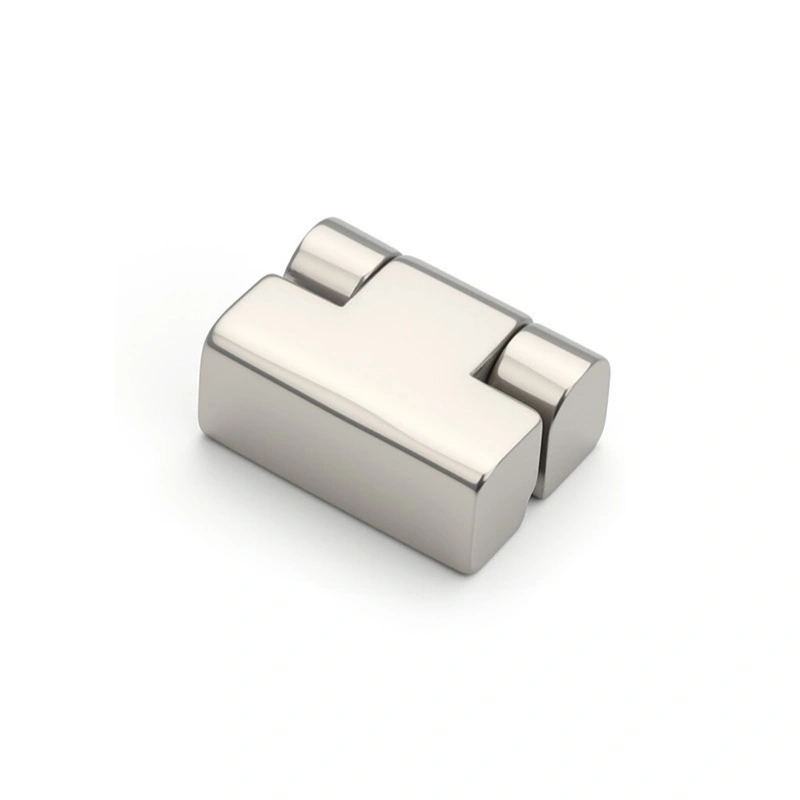

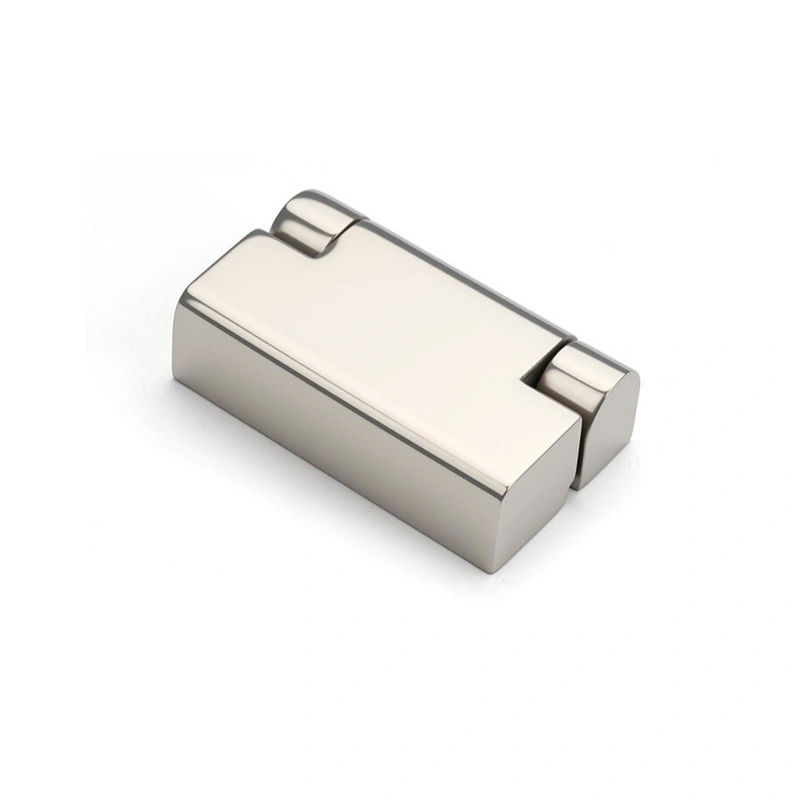

У версії петлі для поверхневого монтажу електричної шафи з нержавіючої сталі використовується дзеркальне полірування, що дає гладку поверхню, що відбиває світло, а не матове або сатинове покриття. Якщо шафа знаходиться на відкритому повітрі, біля узбережжя або в будь-якому місці, де вологість є постійним фактором, версія з дзеркальним покриттям з нержавіючої сталі є більш розумним вибором — варіанти зі сплаву цинку підходять у приміщенні, але з часом не витримають у вологих або солоних умовах. Для стандартних внутрішніх шаф будь-яке покриття з цинкового сплаву буде добре триматися за нормальних умов.

Кут відкривання та керування дверима

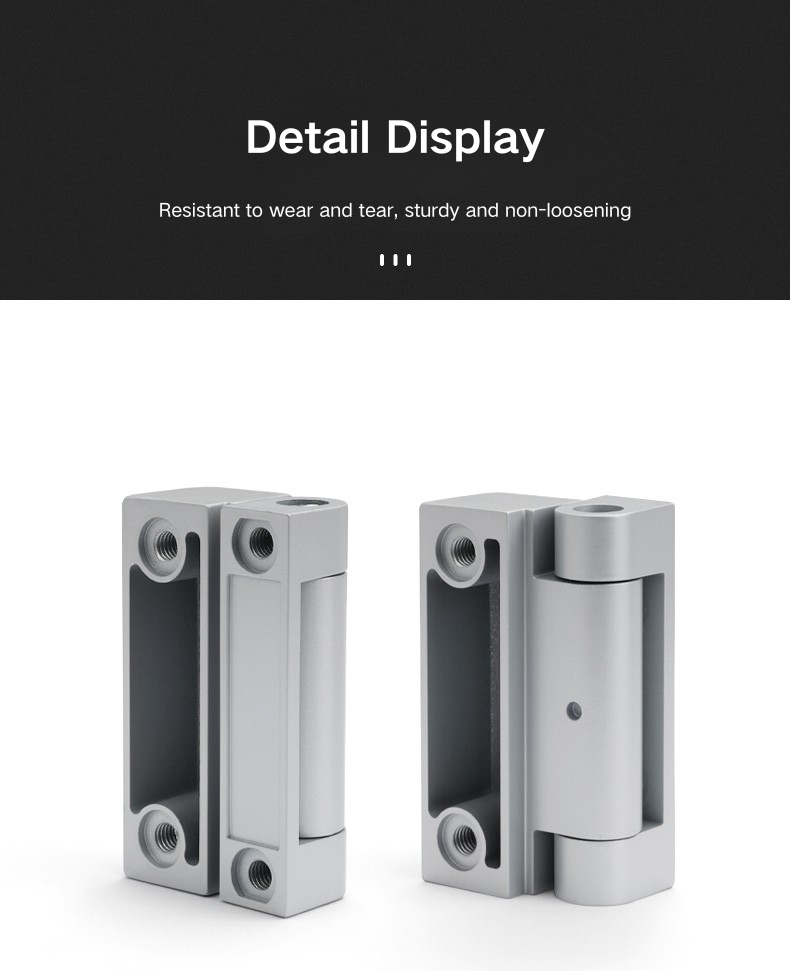

Усі три моделі петлі для поверхневого монтажу електричної шафи відкриваються на 180°, що дозволяє дверцятам шафи повністю повертатися до сусідньої панелі або стіни. Поворот на 180° зручний у вузьких місцях, де двері, що відкриваються лише наполовину, заважають отримати доступ до внутрішньої частини або працювати навколо розташованого поблизу обладнання. Що стосується конструкції для поверхневого монтажу, петля розташована на зовнішній стороні як дверей, так і рами — її видно, коли двері зачинені, але це також означає, що встановлення просте, і петлю легко перевірити або замінити пізніше, не розбираючи двері. Це робить установку простою — не потрібно прокладати маршрути чи вирізи — а також дозволяє легко перевірити або замінити петлю, не розбираючи дверну панель.

FAQ

Q1: Які розміри доступні в серії CL219?

Серія CL219 включає три моделі. CL219-1 є найбільшим із загальним розміром 60 × 34,3 мм; CL219-3 — середнього розміру 30 × 27,5 мм; а CL219-2 — найменший із розміром 30 × 22 мм. Усі три мають однакову базову конструкцію та кут відкриття 180°.

Q2: Які розміри гвинтів використовуються для кріплення?

Для кріплення CL219-1 використовуються чотири гвинти M5. CL219-2 і CL219-3 використовують чотири гвинти M4. Довжину шурупа слід вибирати залежно від товщини дверної панелі та рами.

Q3: Які варіанти обробки доступні?

Кожна модель CL219 випускається з чорного цинкового сплаву, матового цинкового сплаву, яскравого хромованого цинкового сплаву та дзеркальної нержавіючої сталі. Варіанти зі сплаву цинку підходять для внутрішніх шаф; дзеркальна обробка з нержавіючої сталі краще підходить для зовнішнього середовища або середовищ з високою вологістю.

Q4: Який кут відкриття петлі шафи CL219?

Усі три моделі CL219 відкриваються на 180°, дозволяючи дверям розгортатися повністю. Це корисно в установках, де необхідний повний зазор між дверима або де простір навколо шафи обмежений.

Q5: це прихована чи поверхнева петля?

CL219 — петля для поверхневого монтажу. Він розташований на зовнішній стороні дверей і рами, а не втоплений або прихований. Це спрощує установку, оскільки не потрібні вирізи чи маршрутизація, а петля залишається доступною для перевірки чи заміни після встановлення.

Q6: Чи підходить версія з нержавіючої сталі для зовнішніх корпусів?

так У нержавіючій сталі CL219 із дзеркальним покриттям використовується стійкий до корозії матеріал класу 304 і підходить для відкритих розподільних пристроїв, прибережних середовищ або будь-яких установок, де корпус з часом піддається впливу вологи.

Q7: Як вибрати між CL219-1, CL219-2 і CL219-3?

Виберіть залежно від розміру та ваги дверної панелі. CL219-1 є найбільшим і підходить для більш важких або великих дверей. CL219-2 є найменшим і добре працює на компактних або легких корпусах. CL219-3 є середнім розміром і знаходиться між ними як за розмірами, так і за вантажопідйомністю.
