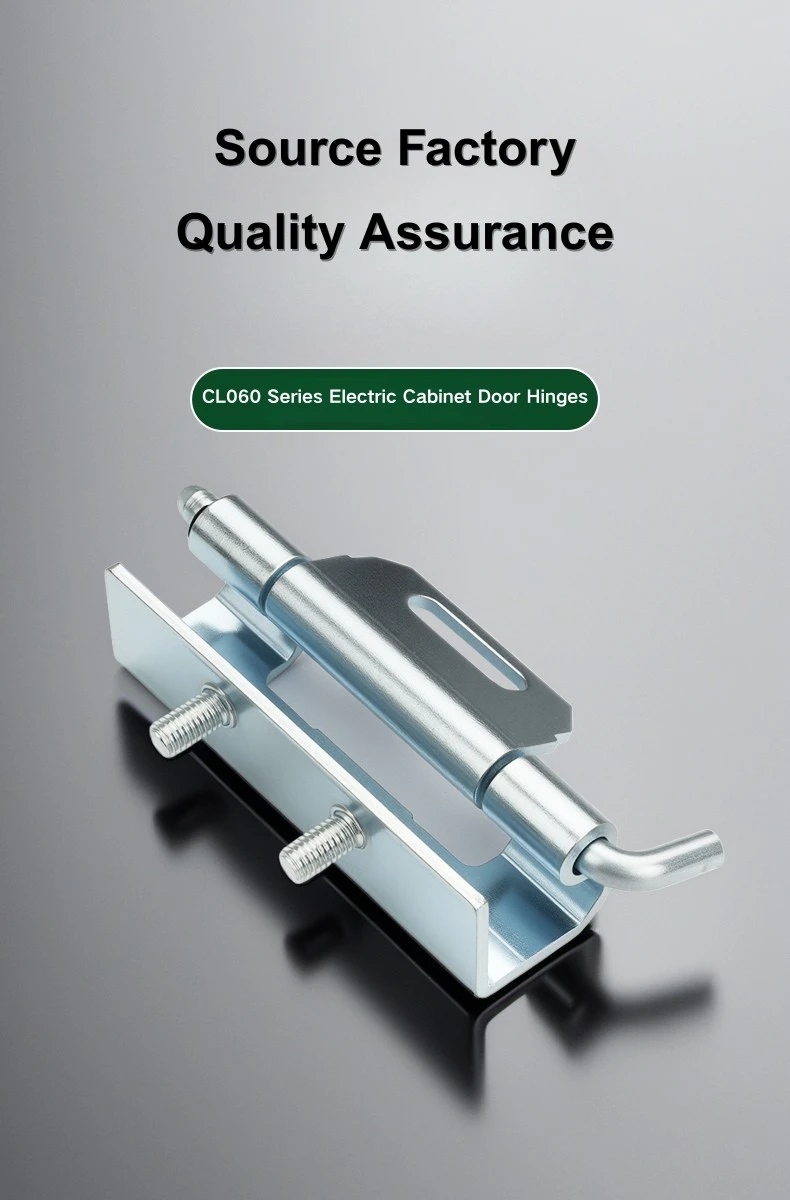

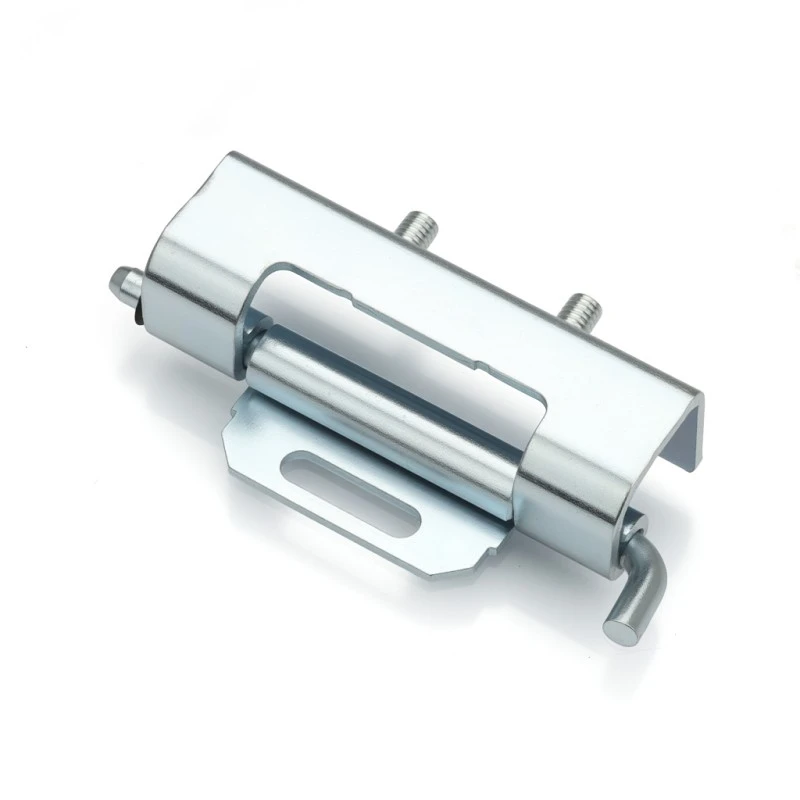

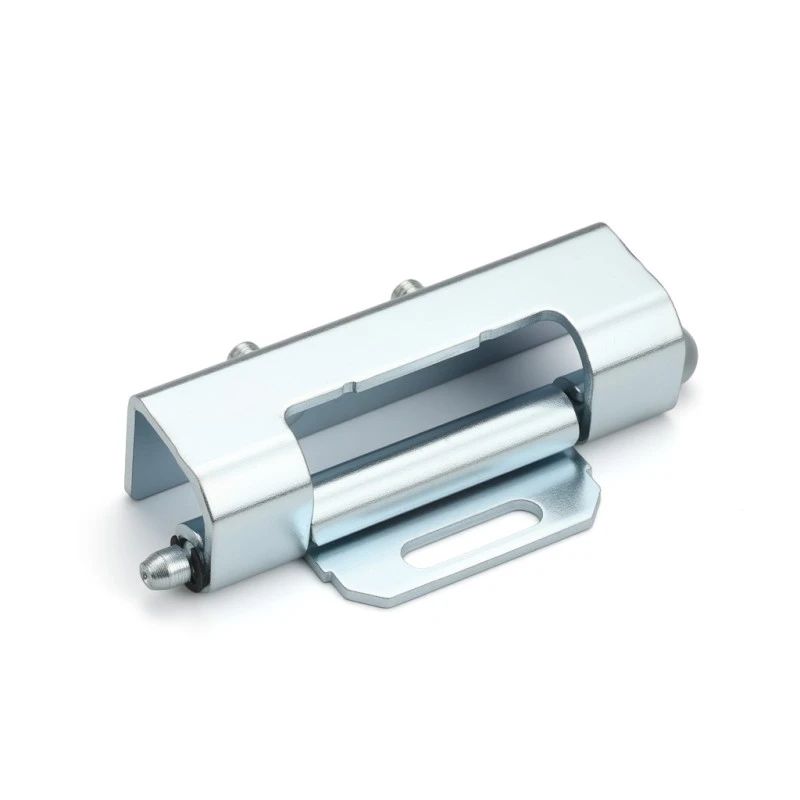

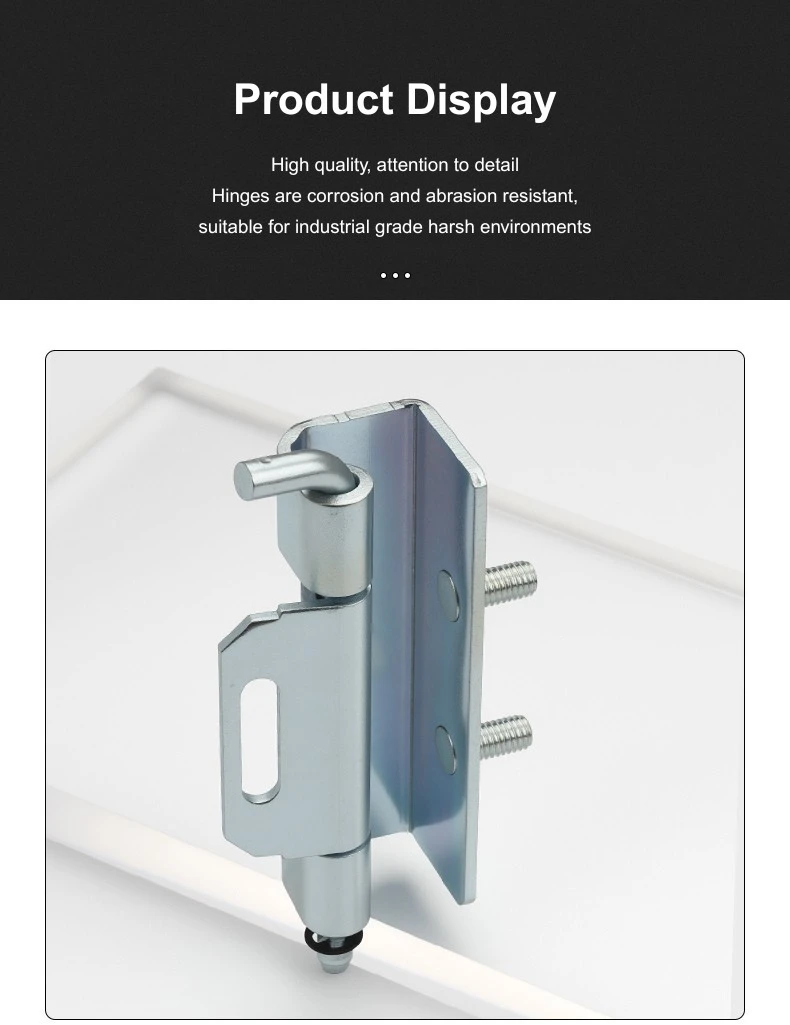

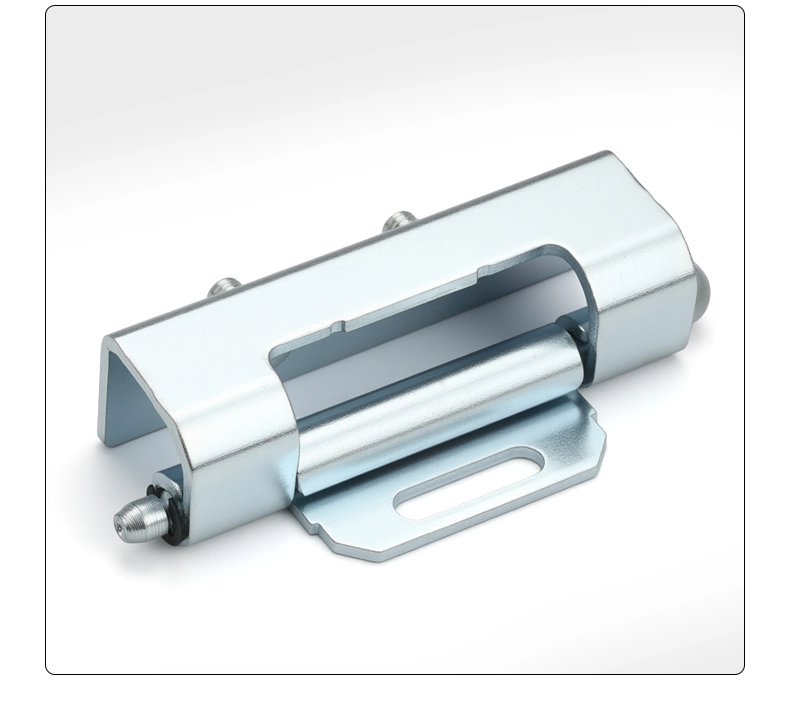

Прихована петля зі шпильками

Для тих, хто купує знімні петлі для корпусу від Yitai Lock, прихована петля зі шпильками CL060 обробляє як зварювання, так і кріплення гайками, а гвинти вже входять у комплект. На монтажній кришці є проріз діаметром 19,8 мм, щоб ви могли точно налаштувати положення перед тим, як зафіксувати її вниз — це корисно, коли вам потрібно, щоб двері висіли прямо. Загальна довжина становить 86 мм із корпусом шарніра 70 мм і стовбуром Φ5 мм.

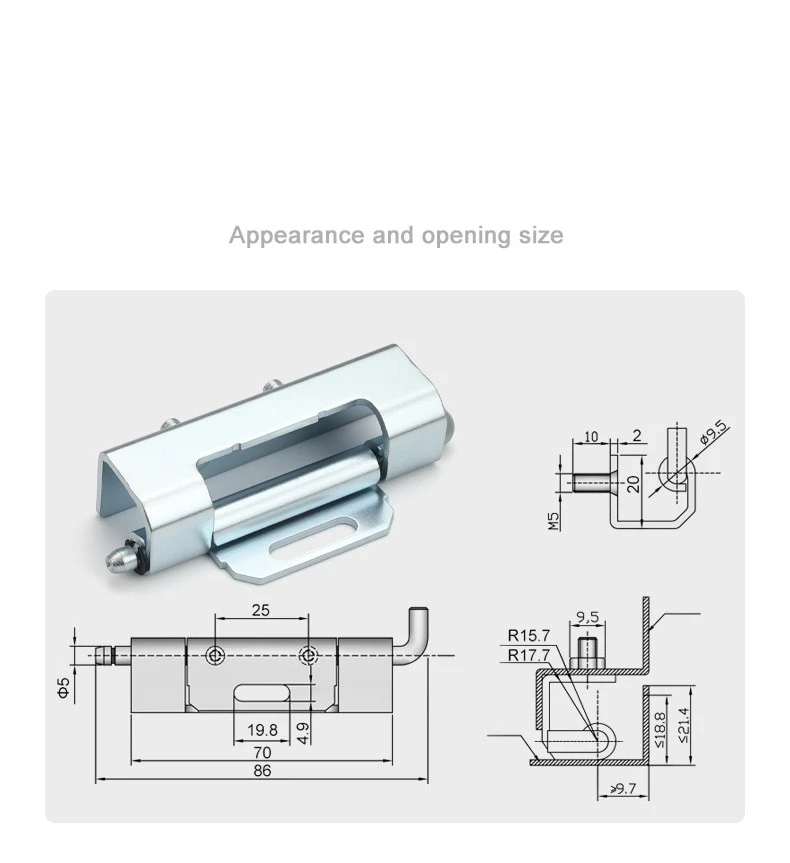

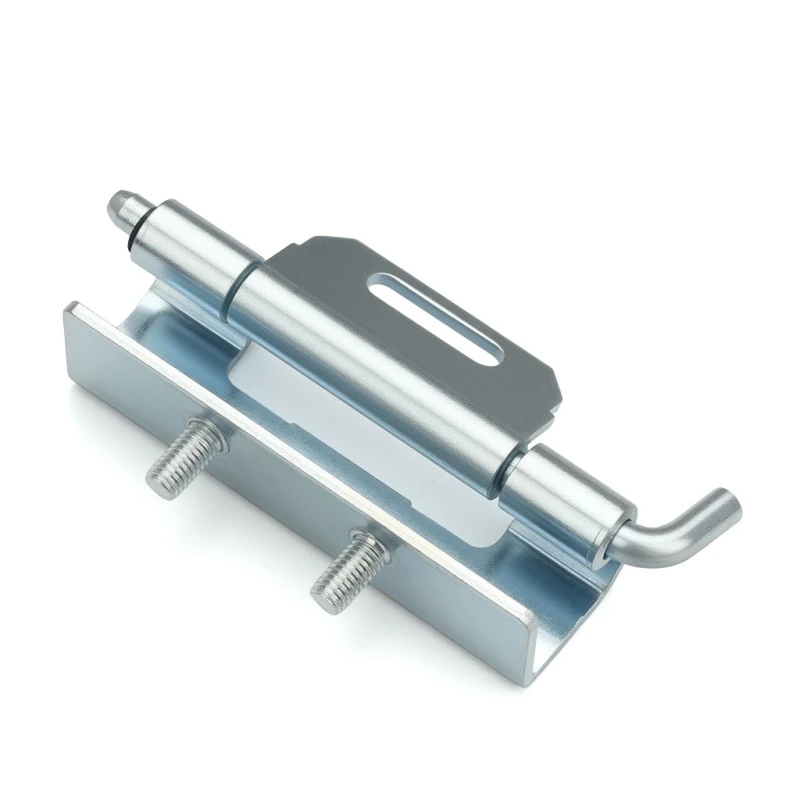

Конструкція та розміри

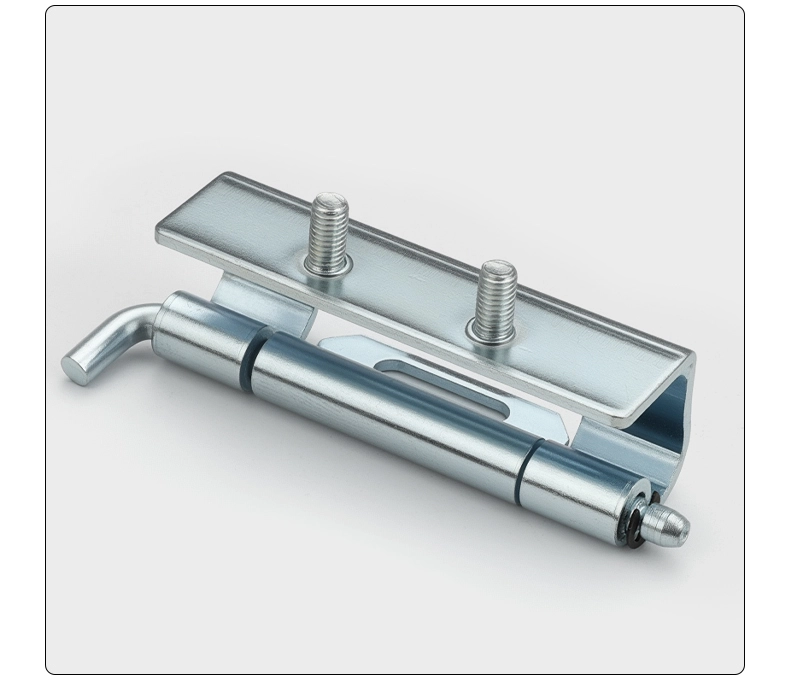

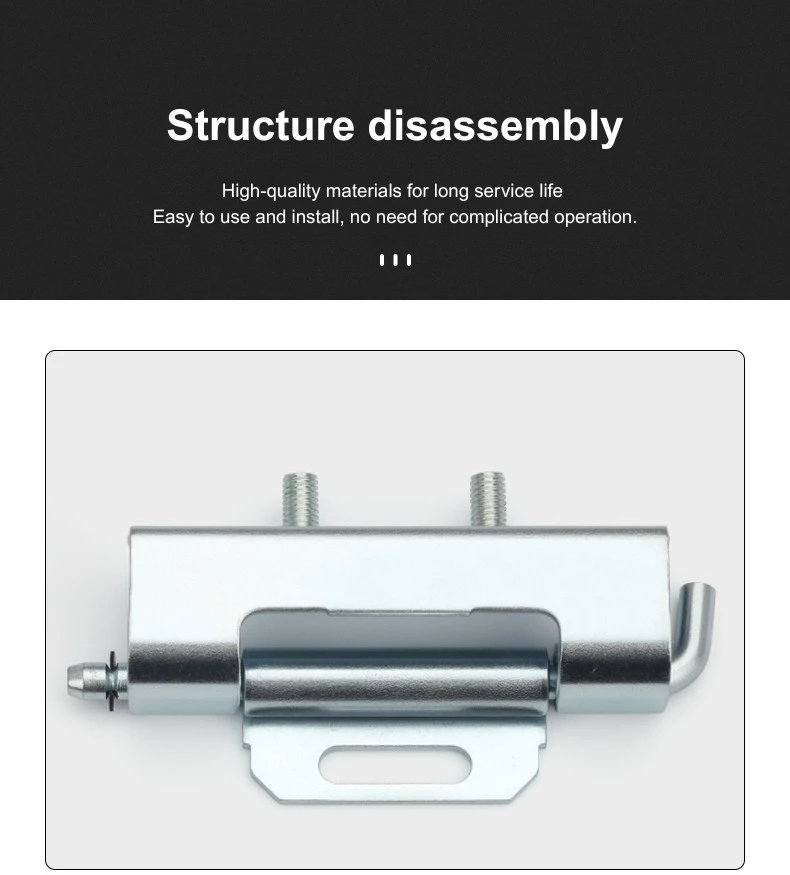

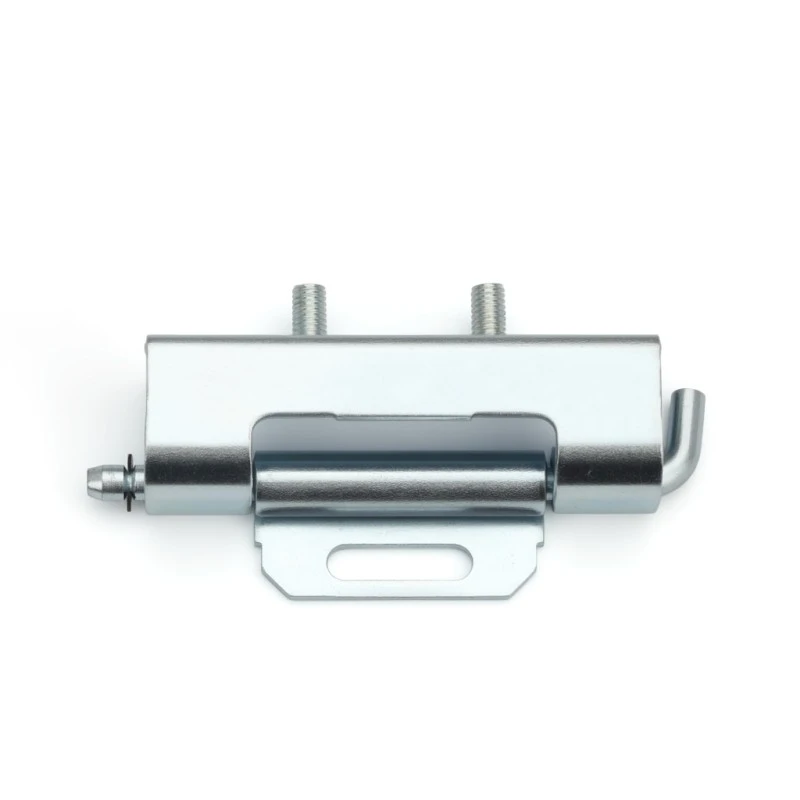

Загальна довжина прихованої петлі зі шпильками становить 86 мм, з них 70 мм займає основний корпус, а решту покриває монтажне крило. Діаметр стовбура Φ5 мм, а сама шпилька має головку Φ9,5 мм, хвостовик 10 мм, плече 2 мм і різьблення M5 — легко зачепитися з гайкою каналу рами.

Для сумісності з рамою прихована петля зі шпильками розроблена для каналів із внутрішнім радіусом від R15,7 до R17,7 мм, глибиною зазору дверної панелі ≤18,8 мм, бічним захватом ≤21,4 мм і отвором рами >9,7 мм. Корпус петлі має ширину 22,6 мм, а монтажне крило має ширину 25 мм — достатньо компактне, щоб чітко розташуватися в рамі, не виступаючи за межі дверцят.

Встановлення та Монтаж

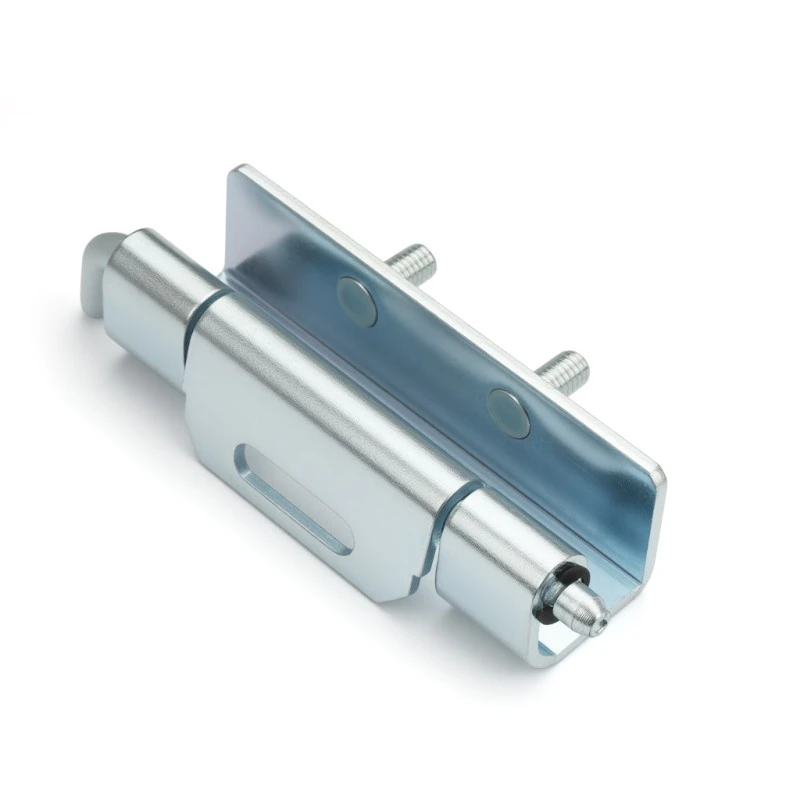

Прихована петля зі шпильками встановлюється за допомогою зварювання та кріплення гайкою. Монтажне крило приварюється до дверної панелі під час виготовлення, а кінець шпильки з’єднується з каналом рами за допомогою гвинтів M5, що входять у комплект. 19,8-міліметровий проріз на крилі дає вам певний простір для зміни положення петлі, перш ніж все затягнути, що робить вирівнювання дверей набагато менш складним під час складання.

Коли все закріплено на місці, прихована петля зі шпильками все одно дозволяє дверям зніматися, коли це необхідно — просто від’єднайте шпильку від каналу рами, і двері вільно піднімаються. Зварене крило залишається на дверній панелі постійно, тому зняття дверей не впливає на кріплення петлі. Це зручна функція для шаф, у яких потрібно зняти дверцята для проводки або внутрішнього доступу.

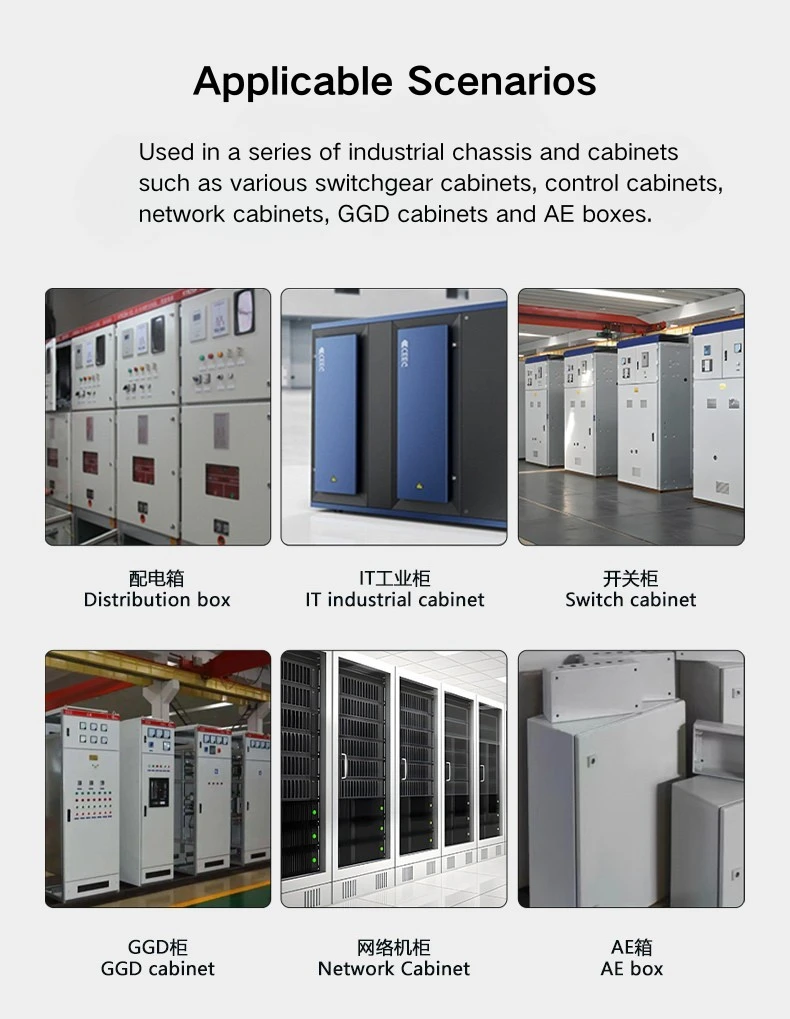

Сценарії застосування

Прихована петля зі шпильками найчастіше з’являється на дверях розподільних панелей, корпусах розподільних пристроїв, дверях мережевих шаф і шафах для промислового обладнання, де має значення чистота зовнішнього вигляду. Оскільки петля розташована всередині рами, зовні нічого не видно, коли двері зачинені — ні стовбура, що виступає, ні відкритого крила.

Знімна сторона прихованої петлі зі шпильками також стане в нагоді для шаф, які збираються в майстерні та доставляються на місце — двері можна знімати для транспортування та повертати назад, коли шафа встановлена ​​на місце. Покриття з оцинкованої вуглецевої сталі підходить для стандартних промислових середовищ усередині приміщень, а петля товщиною 86 мм відповідає розмірам каналів рами, які зазвичай зустрічаються на корпусах розподільних пристроїв.

FAQ

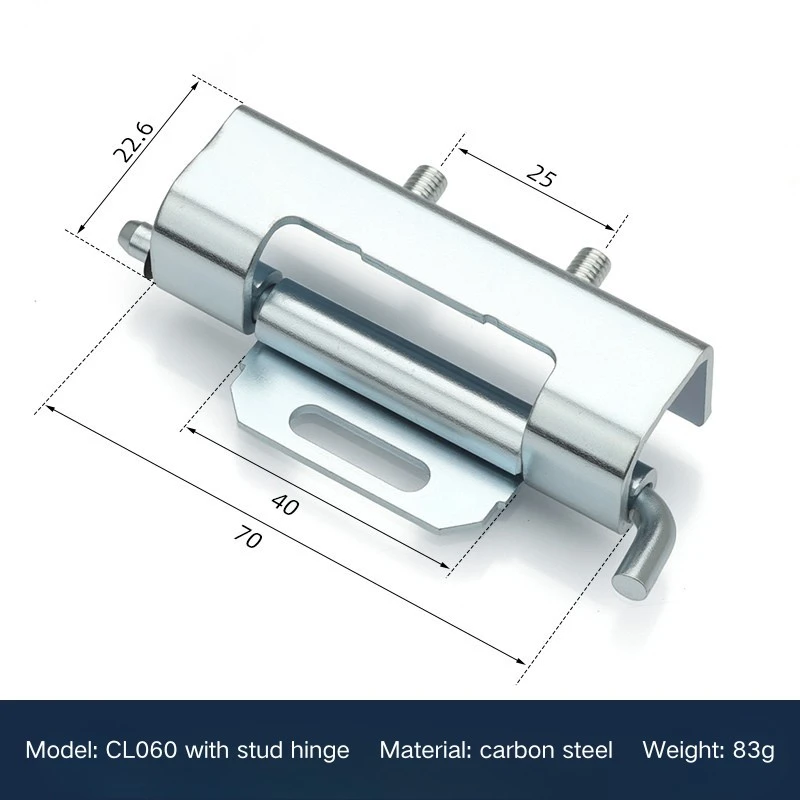

Q1: Який загальний розмір петлі CL060?

Прихована петля CL060 має загальну довжину 86 мм, довжину корпусу петлі 70 мм і діаметр стовбура Φ5 мм. Ширина монтажної крильця становить 25 мм, а корпус петлі – 22,6 мм. Загальна вага 83 г.

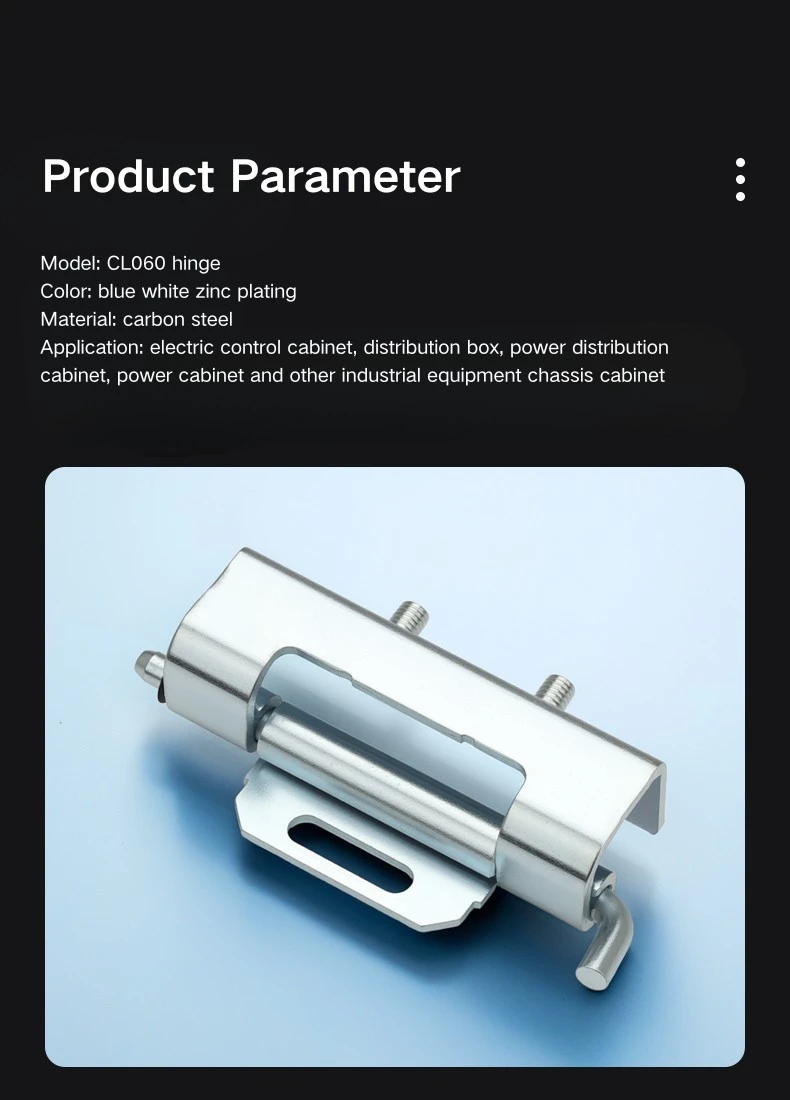

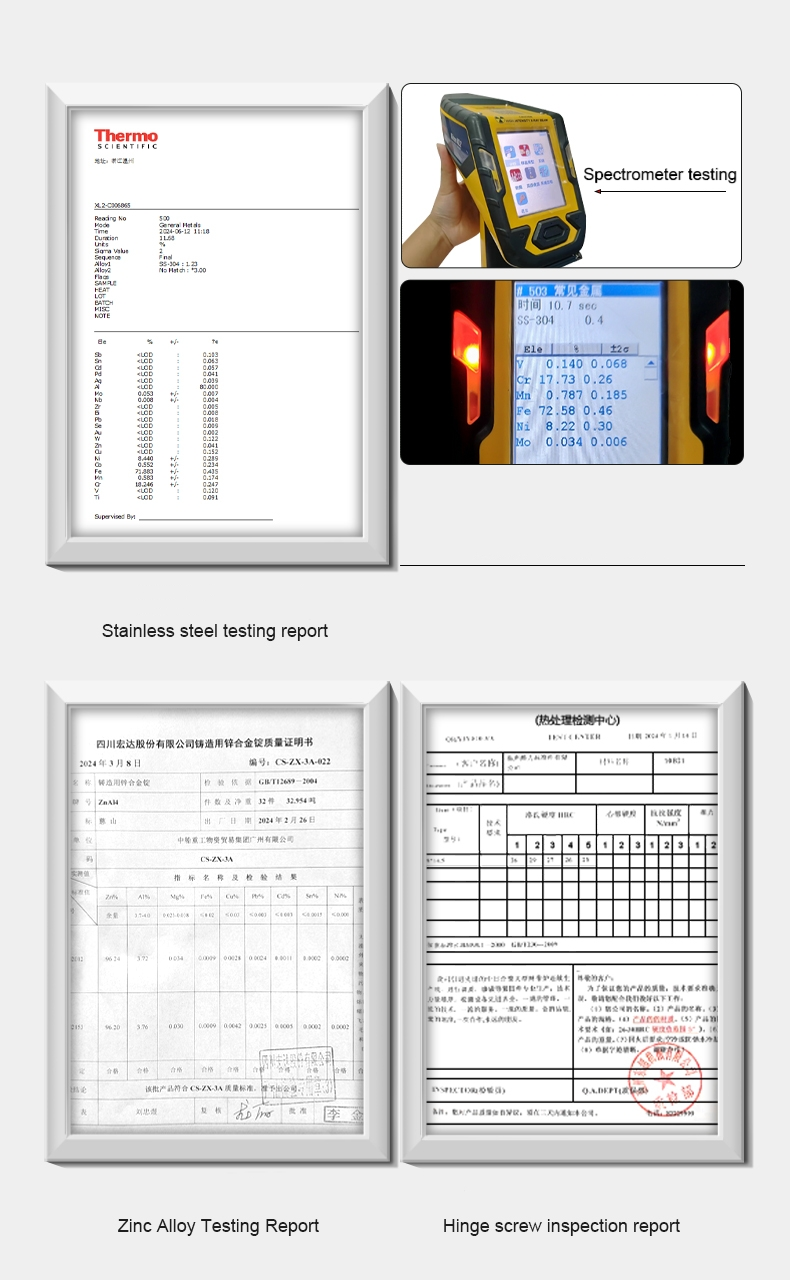

Q2: З якого матеріалу виготовлено CL060?

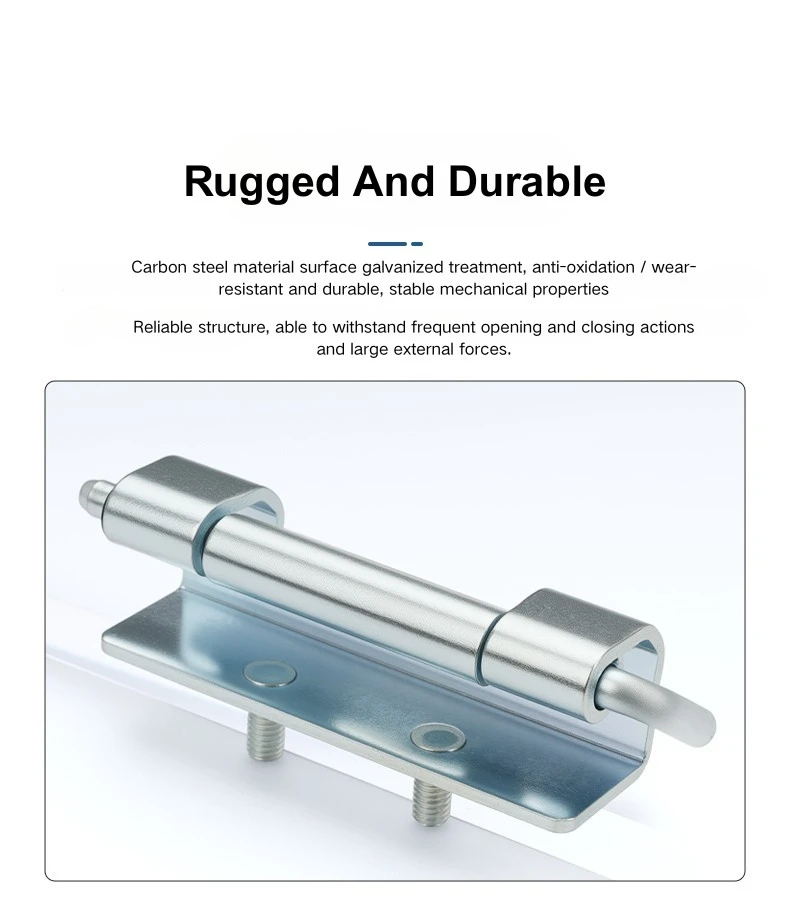

CL060 виготовлено з вуглецевої сталі з оцинкованим покриттям. Наразі він доступний лише в одній специфікації.

Q3: Як встановлюється CL060?

CL060 використовує комбінацію зварювання та монтажу гайки. Монтажне крило приварене до дверної панелі, а шпилька закріплюється в каналі рами за допомогою гвинтів М5, що входять у комплект. Монтажний отвір з прорізами дозволяє регулювати положення перед остаточним закріпленням.

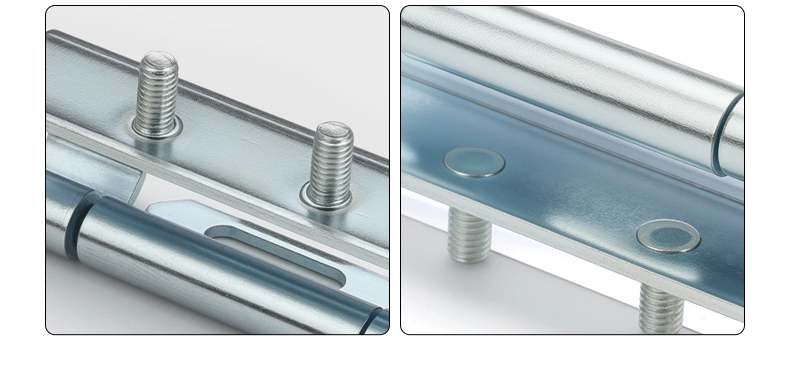

Q4: Які розміри шпильки?

Шпилька має діаметр головки Φ9,5 мм, довжину валу 10 мм, плече 2 мм і різьблення M5. Він зачіпає канал рами з отвором >9,7 мм.

Q5: Яким розмірам каналу рами підходить CL060?

Прихована петля CL060 встановлюється в канал рами з внутрішнім радіусом від R15,7 до R17,7 мм. Глибина дверної панелі становить ≤18,8 мм, а загальний бічний виліт – ≤21,4 мм.

Q6: Для яких типів корпусів підходить CL060?

CL060 використовується на дверях розподільної панелі, корпусах розподільних пристроїв, промислових мережевих шафах і дверях шаф механічного обладнання — скрізь, де прихована, знімна петля є кращою, ніж опція для поверхневого монтажу.
