Петля шафи зі згином на 90 градусів

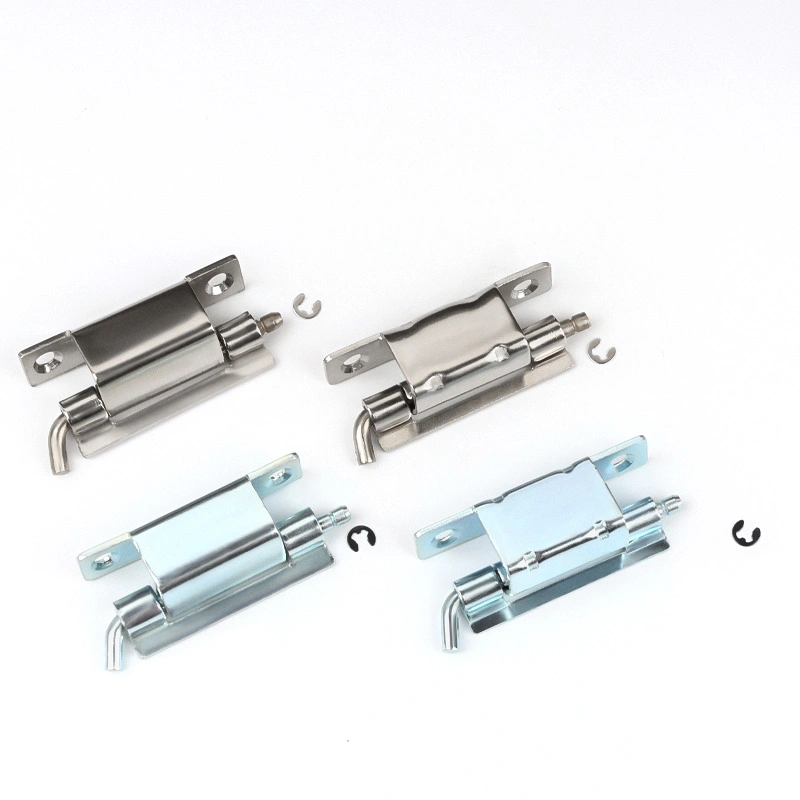

Для покупців, які купують приховані петлі для корпусів від Yitai Lock, серія CL275 петлі для шафи, що згинається на 90 градусів, охоплює два кути відкривання в трьох моделях — 120° для CL275-1 і 90° для CL275-2 і CL275-3. CL275-2 і CL275-3 мають однакову горизонтальну площу, але відрізняються боковими розмірами, тому вибір між ними залежить від конкретної дверної панелі та геометрії рами вашого корпусу. Усі три використовують стовбур Φ5 мм із відкритим стопорним кільцем Φ4 для утримання штифта.

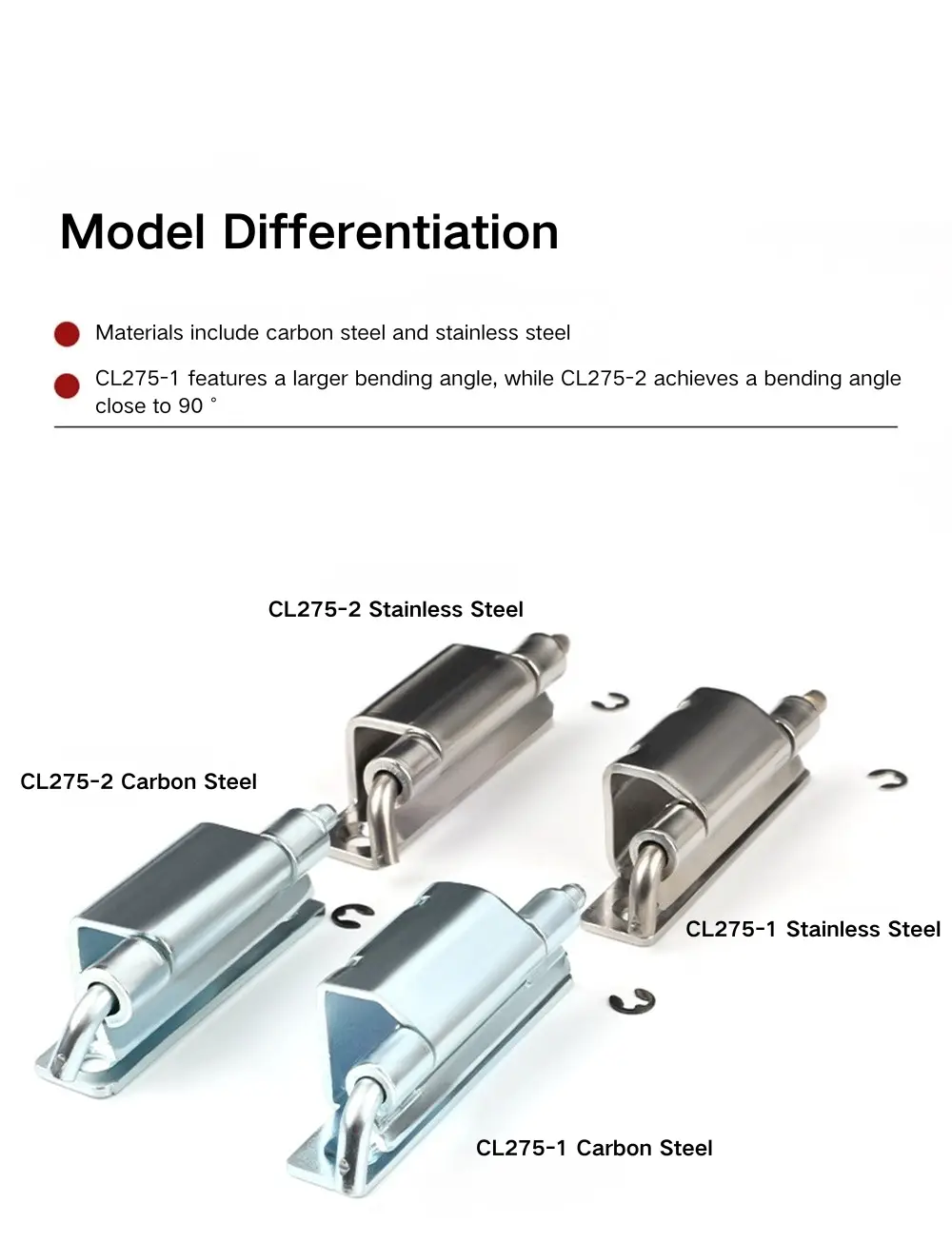

Варіанти моделі та розміри

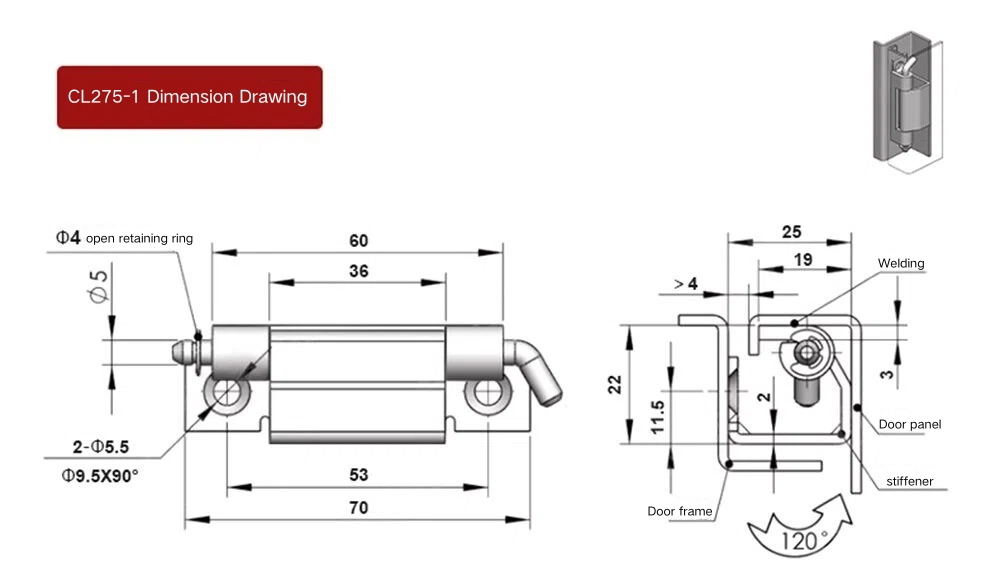

90-градусна петля для шафи CL275-1 є найбільшою моделлю із загальною довжиною 70 мм і корпусом петлі 60 мм. Внутрішній проміжок між кріпильними крилами становить 53 мм, діаметр стовбура Φ5 мм, два кріпильні отвори Φ5,5 мм із зенкером Φ9,5×90°. CL275-1 відкривається на 120°, що робить його правильним вибором там, де потрібні ширші двері.

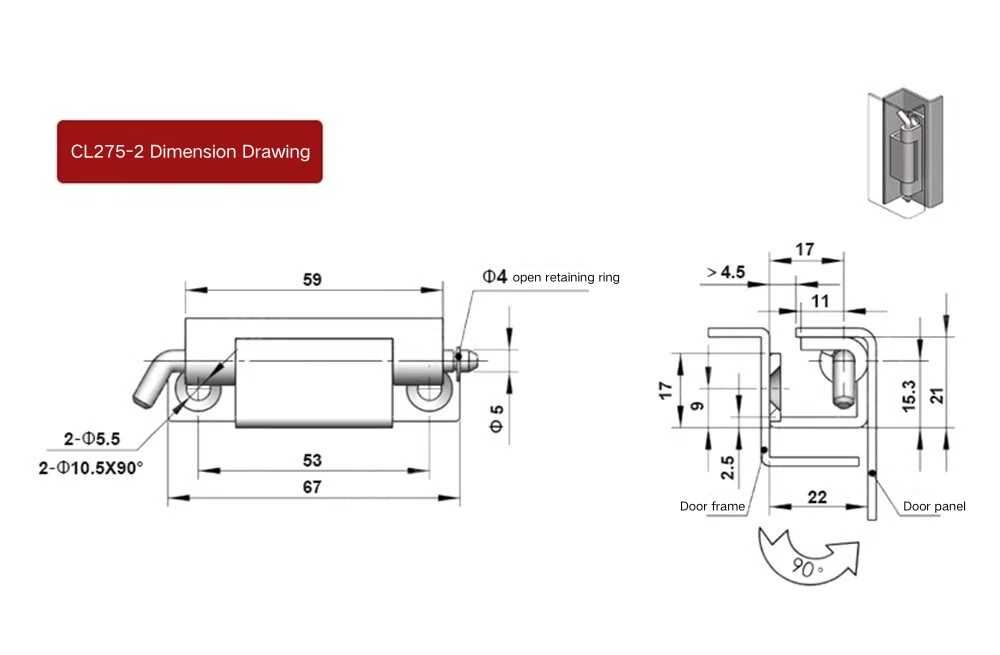

CL275-2 і CL275-3 відкриваються на 90° і мають спільний внутрішній проліт 53 мм і стовбур Φ5 мм, але відрізняються загальними розмірами та конфігурацією отворів. CL275-2 має загальну довжину 67 мм із корпусом 59 мм і використовує два отвори Φ5,5 мм разом із двома отворами для зенкерування Φ10,5×90°. CL275-3 має корпус 60 мм і загальну довжину 67 мм з двома монтажними отворами Φ5,2 мм. Бічний профіль CL275-3 також відрізняється від CL275-2: глибина закріплення дверної рами становить 19,3 мм, а загальна бічна висота – 20,2 мм — деталі, які мають значення при установці петлі шафи, що згинається на 90 градусів, у певний канал рами.

Конструкція та монтаж

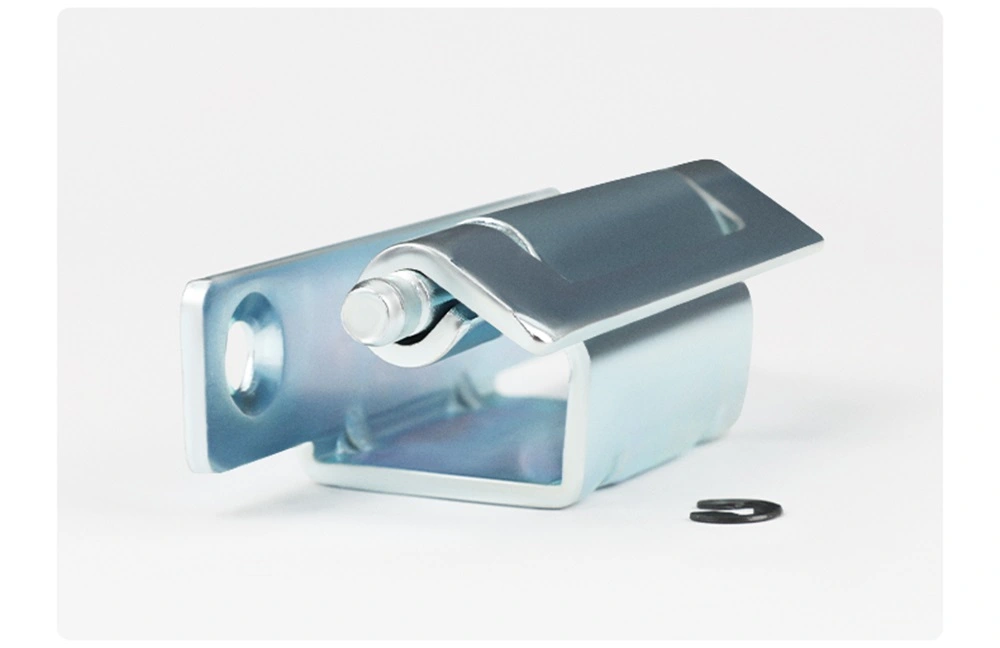

Усі три моделі 90-градусної петлі для шафи встановлюються за допомогою зварювання. Конструкція зігнутого крила означає, що одна сторона петлі прилягає до внутрішньої сторони каналу дверної рами, а інша – до дверної панелі, при цьому шарнір розташовано всередині профілю рами, а не на лицьовій частині шафи. Це приховане розташування відрізняє CL275 від стандартної петлі для поверхневого монтажу.

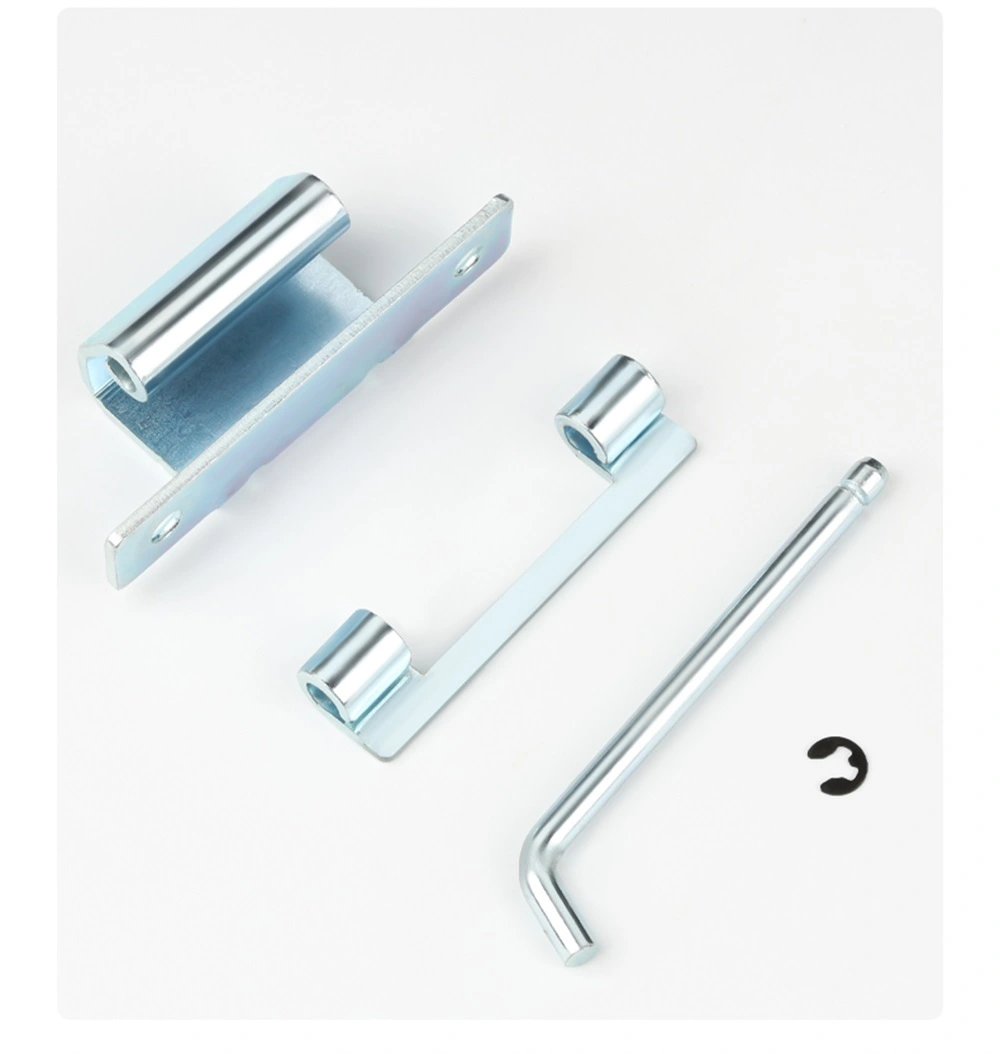

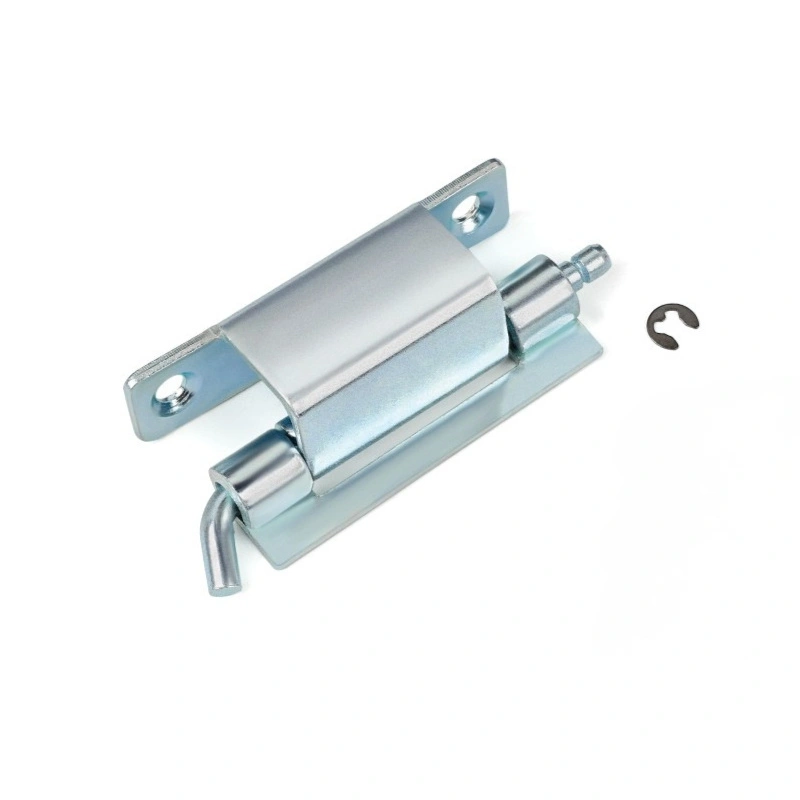

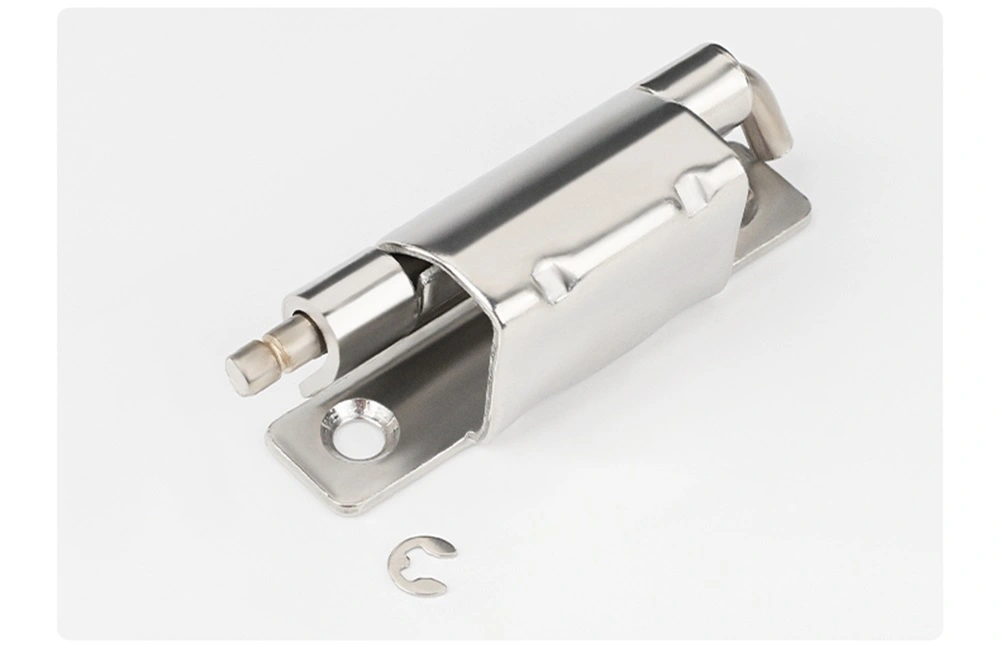

Зігнута на 90 градусів петля шафи використовує відкрите стопорне кільце Φ4 на всіх трьох моделях, щоб утримувати штифт на місці під час роботи. Дверне полотно можна зняти, від’єднавши стопорне кільце та потягнувши за штифт — інструменти не потрібні — це корисно для шаф, які час від часу потрібно знімати двері для доступу досередини або обслуговування. Завдяки зварному монтажу стаціонарне крило постійно прикріплене до рами, тому повторне зняття дверей не впливає на кріплення.

Матеріал і обробка поверхні

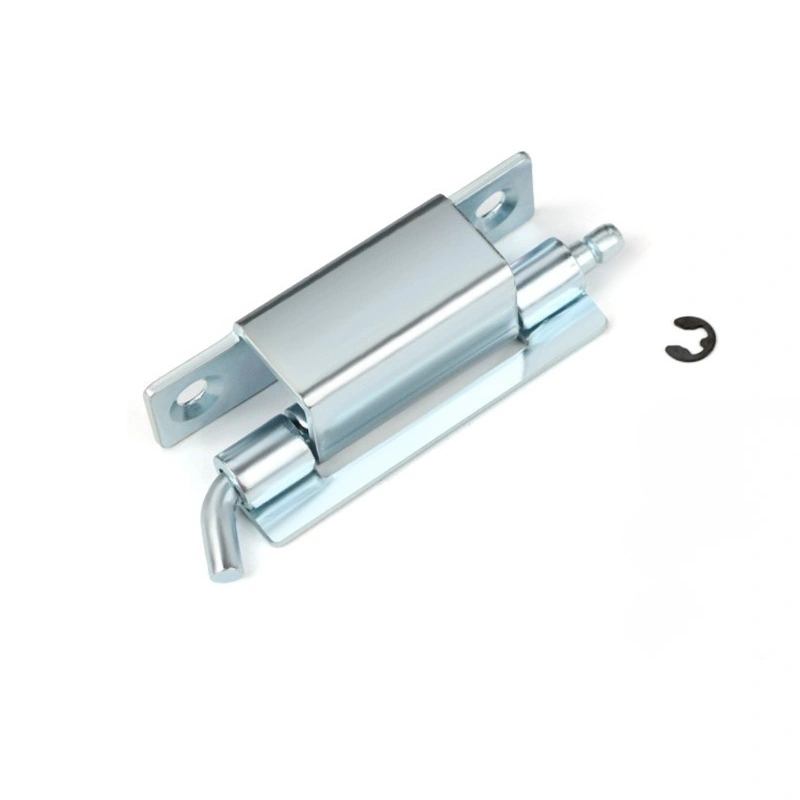

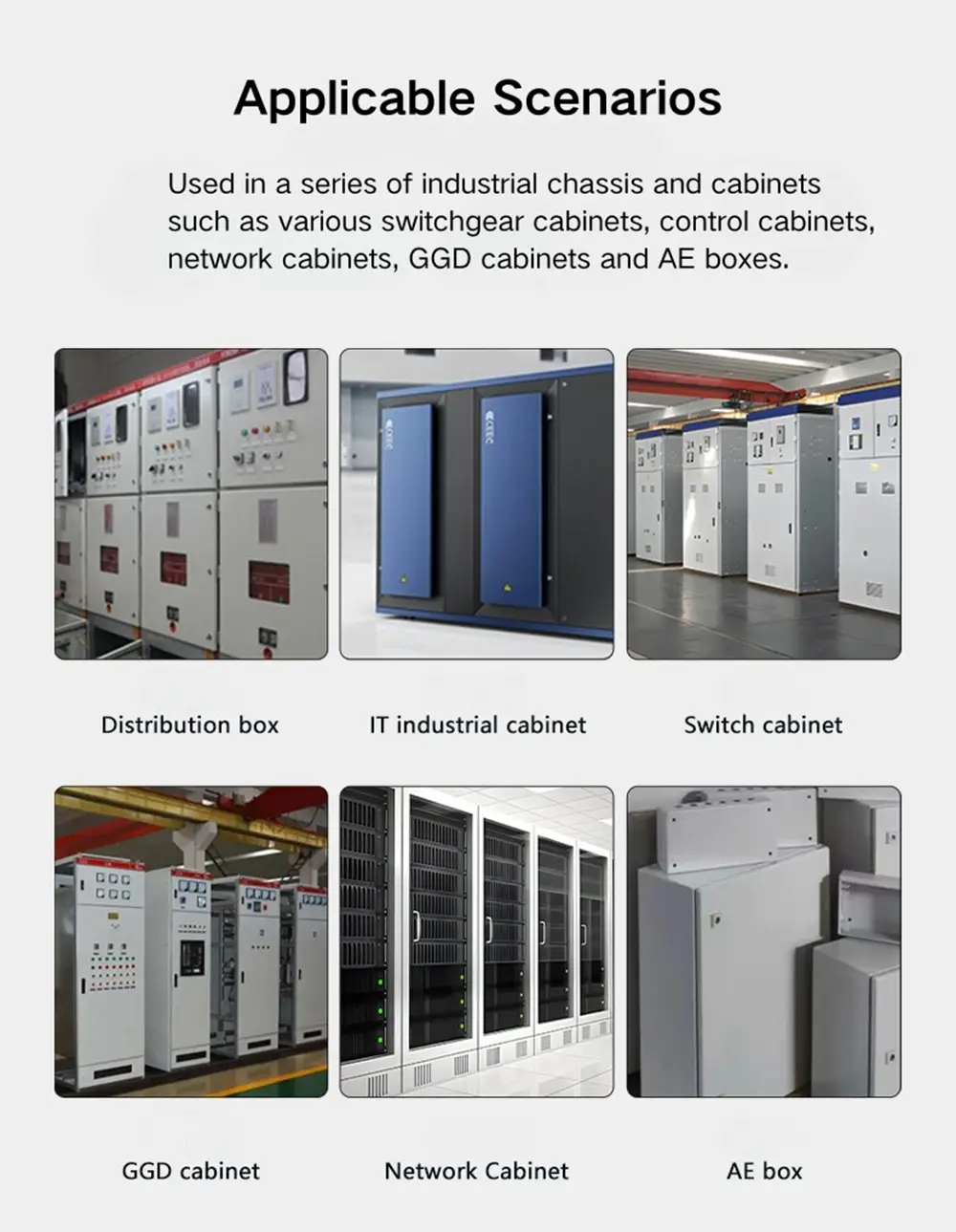

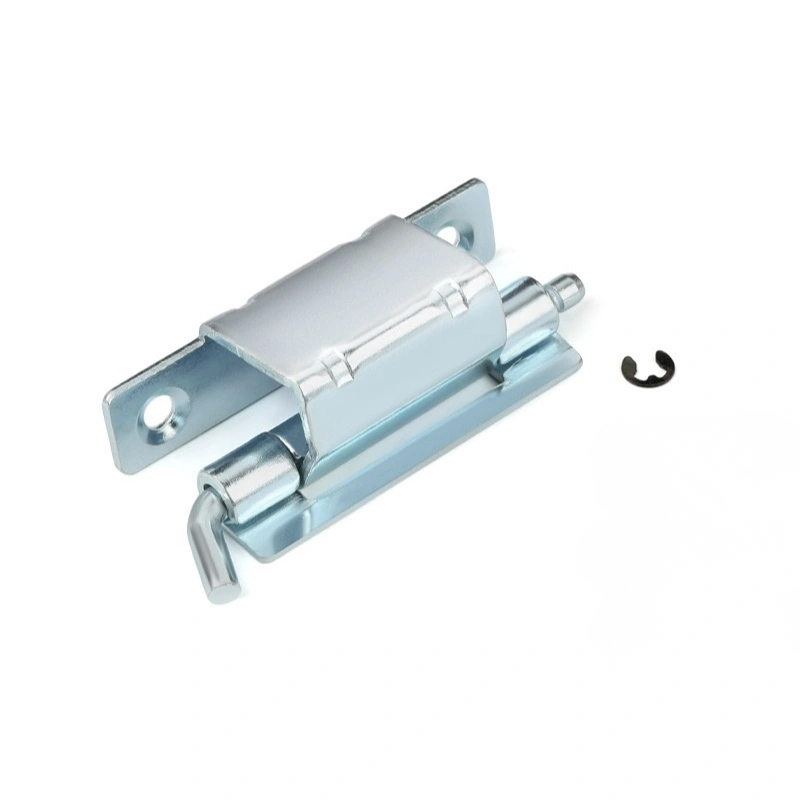

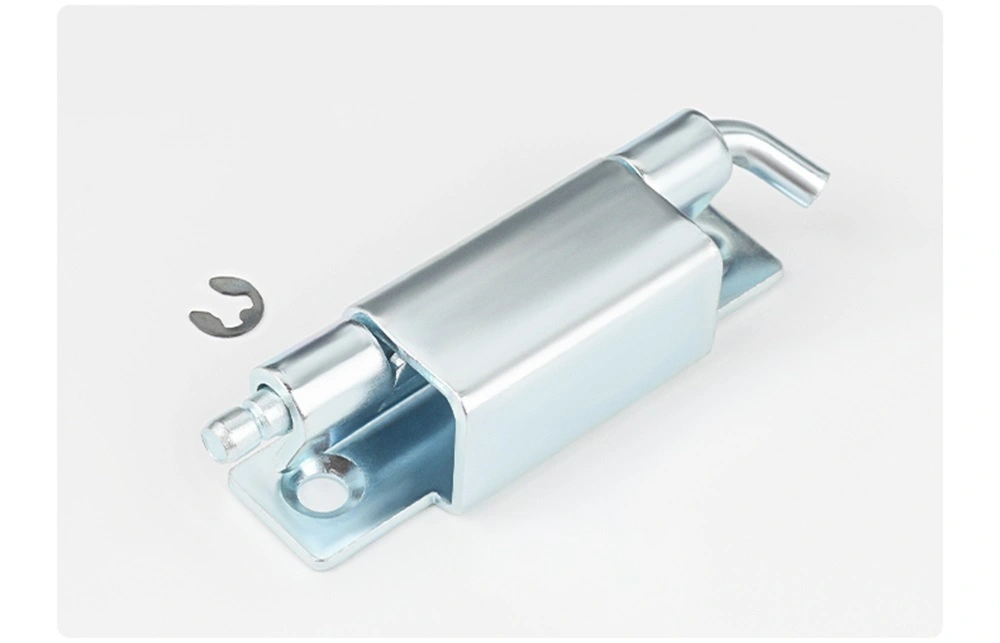

Петлі для корпусу, що вигинаються на 90 градусів, доступні з оцинкованої вуглецевої сталі та нержавіючої сталі 304. Версія з вуглецевої сталі має цинкове покриття, яке забезпечує достатній захист від корозії внутрішніх корпусів у сухих або кліматично-контрольованих середовищах. Це стандартний вибір для більшості електричних шаф і розподільних коробок, де встановлення здійснюється в приміщенні та вологість не є фактором.

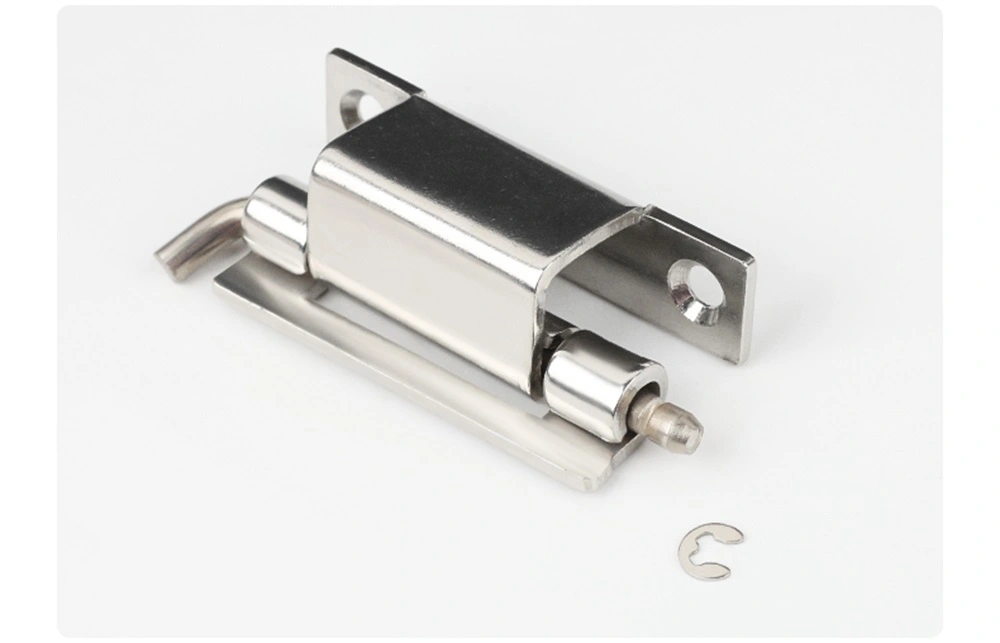

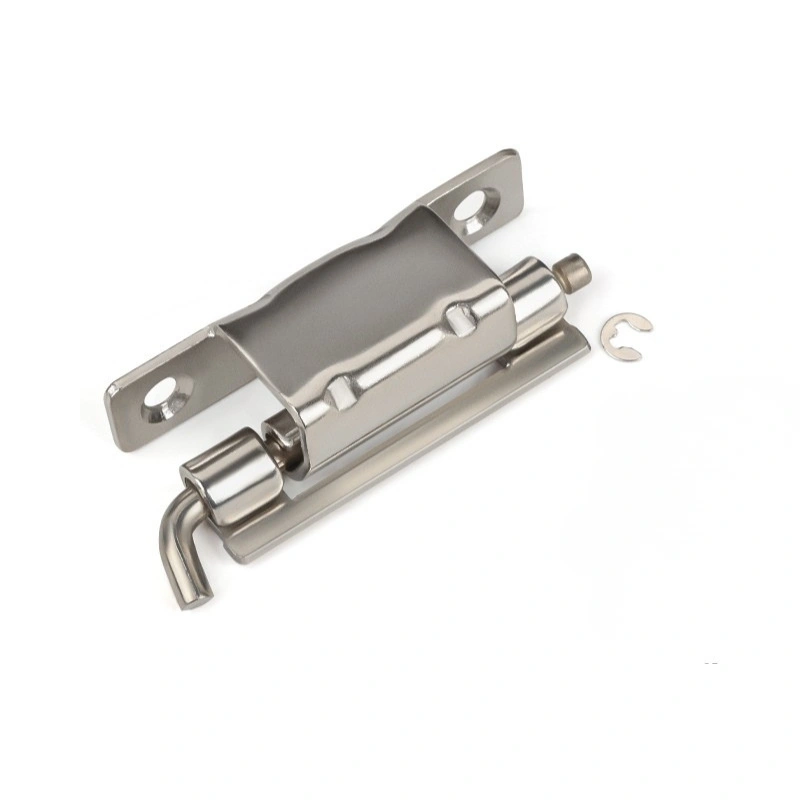

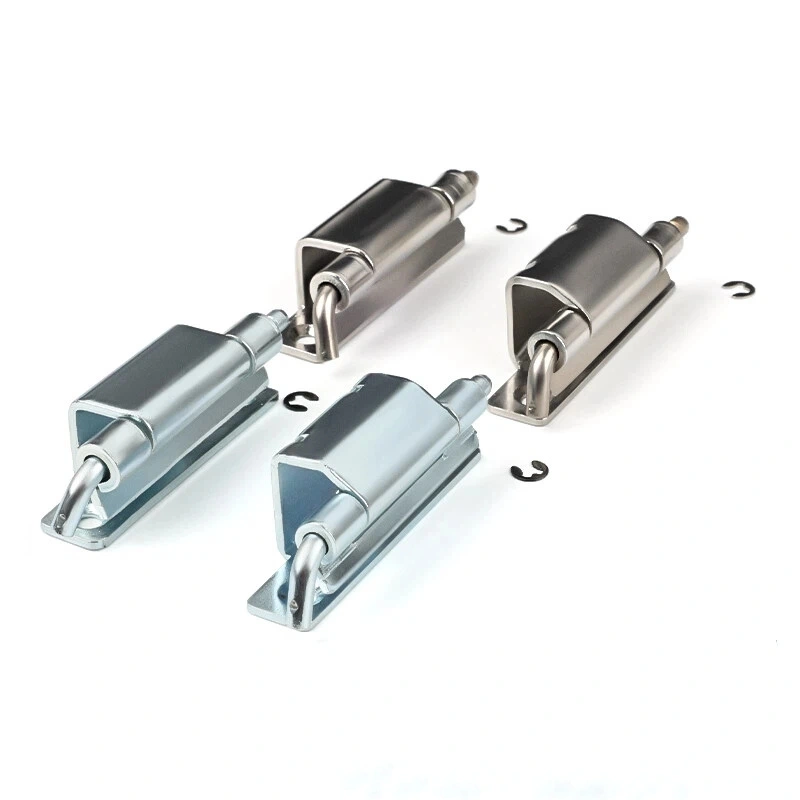

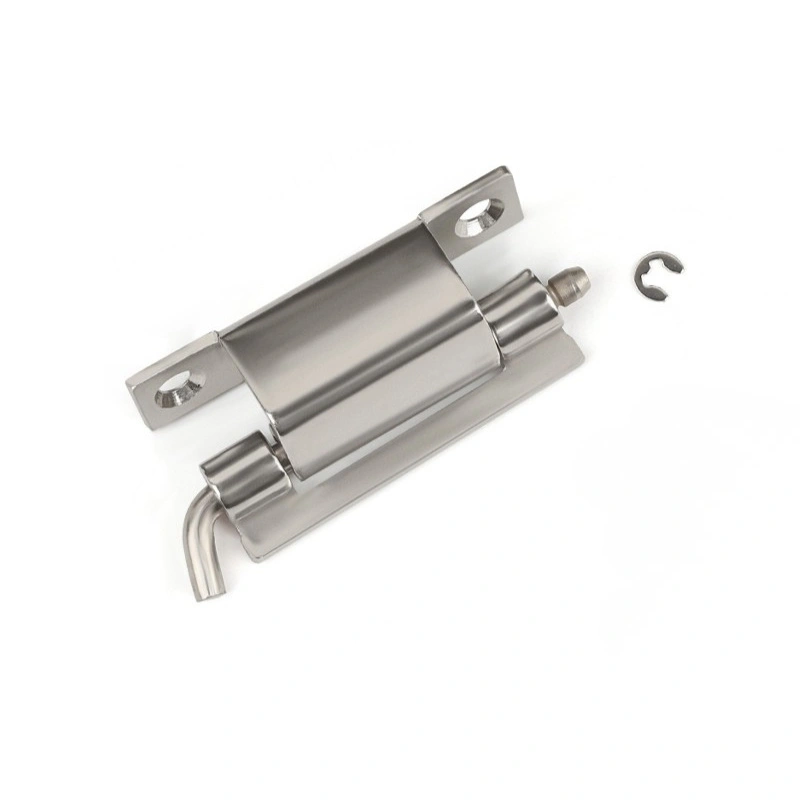

Петлі з нержавіючої сталі 304, що вигинаються на 90 градусів, є кращим варіантом, коли корпус піддається впливу вологи, зовнішніх умов або середовищ із підвищеною вологістю. Нержавіюча сталь також має тенденцію бути визначеною, коли розглядається зовнішнє оздоблення шафи, оскільки вона зберігає свій зовнішній вигляд з часом краще, ніж оцинкована вуглецева сталь у складних умовах. Обидва матеріали доступні для всіх трьох моделей CL275.

FAQ

Q1: Які три моделі в серії CL275 і чим вони відрізняються?

Серія CL275 включає CL275-1, CL275-2 і CL275-3. CL275-1 відкривається на 120° і є найбільшою моделлю із загальною довжиною 70 мм. CL275-2 і CL275-3 відкриваються на 90° і мають однакові горизонтальні розміри, але відрізняються боковим профілем і конфігурацією монтажних отворів. Усі три — це зварні петлі зі стовбуром Φ5 мм.

Q2: Який кут відкриття кожної моделі?

CL275-1 відкривається на 120°. CL275-2 і CL275-3 відкриваються на 90°. Кут розкриття фіксується геометрією вигину стулок петель і не може бути відрегульований після установки.

Q3: Як встановлюється петля CL275?

Всі три моделі CL275 встановлюються за допомогою зварювання. Зігнуте крило при виготовленні приварюють до рами шафи або дверної панелі. У цій серії немає можливості кріплення на гвинт.

Q4: Як утримується петля і чи можна зняти двері?

Усі моделі CL275 використовують відкрите стопорне кільце Φ4, щоб утримувати штифт на місці. Щоб зняти дверцята, від’єднайте стопорне кільце та потягніть штифт — інструменти не потрібні. Зварна основа залишається закріпленою на рамі, тому двері можна зняти та знову встановити, не порушуючи кріплення петлі.

Q5: Які матеріали доступні?

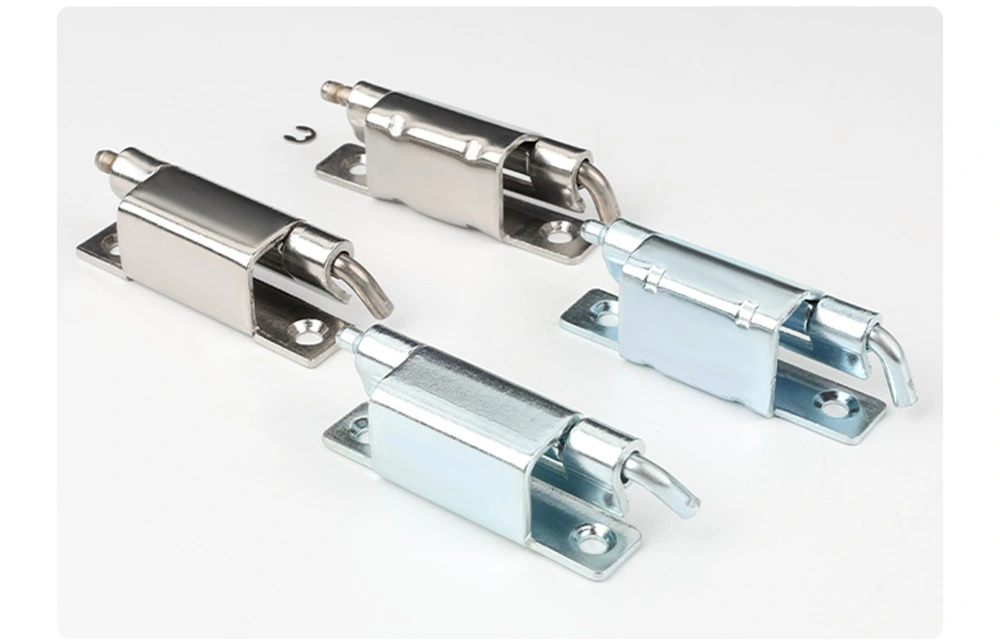

Згинальна петля для шафи CL275 виготовляється з оцинкованої вуглецевої сталі та нержавіючої сталі 304. Вуглецева сталь підходить для внутрішніх, сухих корпусів; нержавіюча сталь є кращим вибором для зовнішньої установки або середовищ із регулярним впливом вологи.

Q6: Яка різниця між CL275-2 і CL275-3?

Обидві моделі мають однакові горизонтальні розміри та кут відкриття 90°, але їхні бічні профілі відрізняються. CL275-3 має глибину зачеплення дверної коробки 19,3 мм і бічній висоті 20,2 мм, тоді як CL275-2 має різні бічні зазори, що підходять для іншої геометрії каналу рами. Вибирайте на основі ваших конкретних розмірів дверної коробки та панелі.
